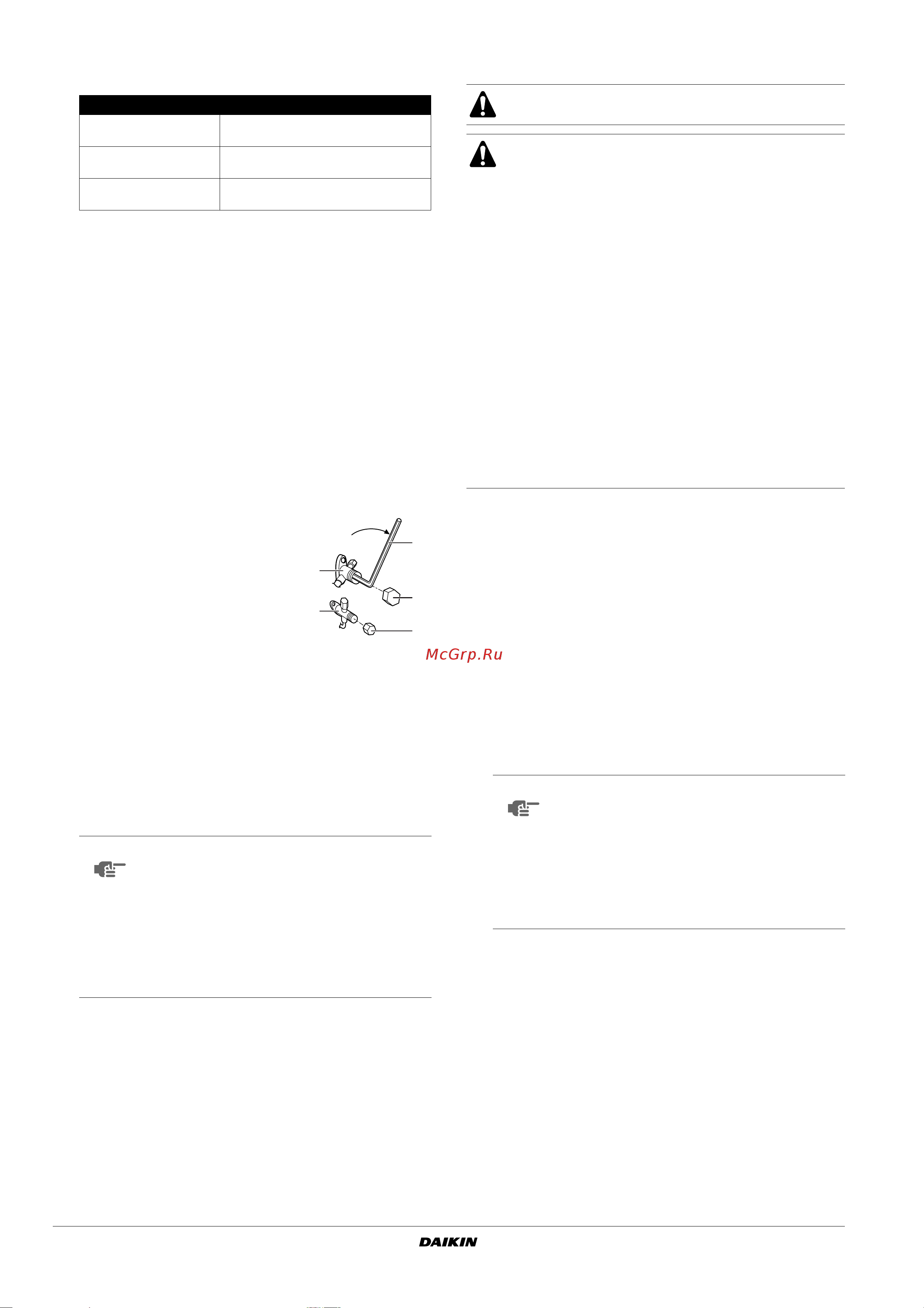

![Daikin 4MXS80E3V3B [12/20] Откачка](/views2/1770251/page12/bgc.png)
Инструкция по монтажу
9
Во избежание повреждения соединительной резьбы
в результате перетягивания накидной гайки используйте
соответствующий динамометрический ключ.
Откачка
В целях защиты окружающей среды обязательно откачивайте
хладагент перед перемещением и утилизацией агрегата.
1 Снимите крышки с запорных клапанов контура жидкого
хладагента и контура газообразного хладагента.
2 Запустите систему на принудительное охлаждение.
3 По истечении 5 - 10 минут закройте запорный клапан
в контуре жидкого хладагента с помощью шестигранного
ключа.
4 По истечении 2 - 3 минут закройте запорный клапан
в контуре газообразного
хладагента и остановите
принудительное охлаждение.
Работа в принудительном режиме
1 Установите переключатель режимов работы SW2 на режим
«ОХЛАЖДЕНИЕ».
2 Нажмите на выключатель принудительной работы SW1,
чтобы начать принудительное охлаждение (см. рисунок 5).
Электропроводка
Оборудование соответствует EN/IEC 61000-3-12
(1)
Не включайте предохранительный размыкатель до окончания
всех электромонтажных работ.
1 Удалите изоляцию с провода (20 мм).
2 См. предостережение 2.
Подключите провода, соединяющие внутренние и наружный
агрегаты так, чтобы совпадали номера клемм. Надежно
затяните винты клемм. Для затяжки винтов рекомендуется
использовать плоскую отвЏртку. (Смотрите рисунок 4)
Накидная гайка Момент затяжки накидной гайки
Ø9,5
32,7~39,9 Н•м
(333~407 кгс•см)
Ø12,7
49,5~60,3 Н•м
(505~615 кгс•см)
Ø15,9
61,8~75,4 Н•м
(630~769 кгс•см)
1 Запорный клапан в контуре
газообразного хладагента
2 Закрыть
3 Шестигранный ключ
4 Крышка клапана
5 Запорный клапан в контуре
жидкого хладагента
1 Сервисная плата
2 Переключатель режимов работы SW2
3 Выключатель принудительной работы SW1
ПРИМЕЧАНИЕ
Работа в принудительном режиме автомати-
чески прекращается через 15 минут.
Чтобы продолжить работу в принудительном
режиме по истечении 15 минут, нажмите на
выключатель принудительной работы SW1
ещЏ раз.
Чтобы немедленно остановить работу в при-
нудительном режиме, нажмите на выключа-
тель принудительной работы SW1.
1
3
2
4
4
5
Все электротехнические работы должны произво-
диться только квалифицированными специалистами.
ПРЕДУПРЕЖДЕНИЕ
Не используйте нарезные, многожильные провода
(см. предостережение 1), удлинительные шнуры и
соединения от систем типа «звезда», поскольку
это может привести к перегреву, поражению
электрическим током и пожару.
Не устанавливайте в изделие электродетали,
приобретЏнные на внутреннем рынке, и не
делайте ответвлений питания для дренажного
насоса и т.п. от клемной колодки. Это может
привести
к поражению электрическим током или
возгоранию.
Необходимо установить предохранитель утечки на
землю. Этот агрегат оснащен инвертором, а это
значит, что необходимо использовать пред-
охранитель утечки на землю, способный работать
с высокими гармониками. Это позволит избежать
сбоев в работе самого предохранителя.
Используйте предохранитель с выключением по
всем полюсам с расстоянием между контактами на
всех
выводах не менее 3 мм.
(1) Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным системам общего
пользования, со входным током >16 A и ≤75 A на фазу.
1 Предохранительный размыкатель
2 Предохранитель утечки на землю
3 Электропитание
Для питания системы необходима отдельная цепь
силового электропитания.
ПРИМЕЧАНИЕ
Если длина соединительного провода
составляет:
≥10 м, используйте провода сечением 2,5 мм
2
<10 м, используйте провода сечением 1,5 мм
2
Проследите за тем, чтобы соединения
электропроводки каждого агрегата
(комната A, B, ...) соответствовали труб-
ным соединениям на рефрижераторных
портах наружного агрегата (A, B, ...).
