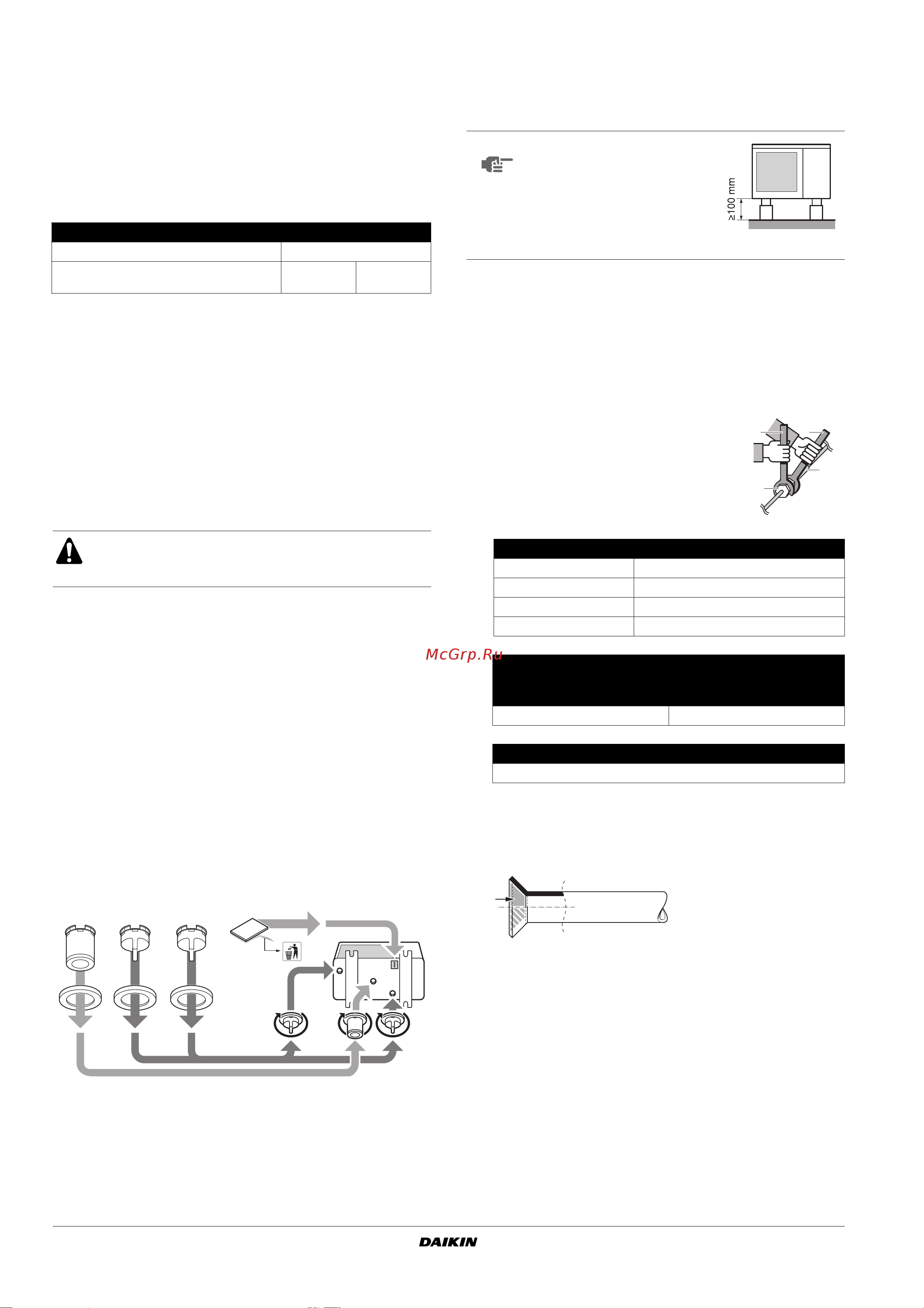

![Daikin 4MXS80E3V3B [8/20] Монтаж наружного агрегата](/views2/1770251/page8/bg8.png)
Инструкция по монтажу
5
Выбор места установки внутренних
агрегатов
Максимально допустимая длина трубопровода хладагента и
максимально допустимый перепад высот между наружным и
внутренним агрегатами указаны ниже.
Чем короче трубопровод хладагента, тем выше производитель-
ность системы. Выполняйте соединения так, чтобы трубы были
как можно более короткими. Минимально допустимая длина
на комнату составляет 3 м.
Если наружный агрегат расположен выше внутренних
агрегатов (Смотрите рисунок 2)
Если
наружный агрегат расположен наоборот (т.е. ниже
одного или нескольких внутренних агрегатов) (Смотрите
рисунок 3)
Рекомендации по монтажу труб
хладагента
Монтаж наружного агрегата
При монтаже наружного агрегата руководствуйтесь раз-
делом "Меры предосторожности при выборе места
установки" на странице 3 и "Схемы монтажа внутреннего/
наружного агрегата" на странице 3.
Если необходимо установить дренаж, выполните пере-
численные ниже действия.
Метод установки дренажных труб
Используйте дренажную заглушку.
В регионах с холодным климатом не используйте шланг
снаружным агрегатом. В противном случае вода в дренаже
может замерзнуть, что снизит теплопроизводительность.
1 Порядок установки дренажной заглушки смотрите на схеме
ниже.
2 Подсоедините приобретаемый на внутреннем рынке вини-
ловый шланг (внутренний диаметр 25 мм) к дренажному
патрубку (А).
Если шланг имеет слишком
большую длину и провисает,
аккуратно закрепите его во избежание скручивания.
Трубопровод хладагента
1 Совместите центры обоих раструбов и затяните накидные
гайки от руки на 3-4 оборота. Затем затяните их полностью
динамометрическим ключом.
При затяжке накидных гаек используйте динамометрический
ключ во избежание повреждения накидных гаек и утечки
газа.
2 На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
кзатяжке накидной гайки, наживите ее, сделав 3 - 4 оборота
рукой.
Класс мощности наружного агрегата 4MXS80 5MXS90
Трубы к каждому внутреннему агрегату ≤25 м
Общая длина труб между всеми
агрегатами
≤70 м≤75 м
1 Перепад высот: ≤7,5 м
2 Перепад высот: ≤15 м
Все работы по прокладке трубопроводов должны
производиться квалифицированным специалистом
сучетом местных и государственных нормативов.
B
A
B
D
CCC
BABD
ПРИМЕЧАНИЕ
Если дренажные отверстия
наружного агрегата закрыты
монтажным основанием или
поверхностью пола, поднимите
агрегат, чтобы под ним
оставалось не менее 100 мм
свободного пространства.
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
Накидная гайка Момент затяжки накидной гайки
Ø6,4 15~17 Н•м
Ø9,5 33~39 Н•м
Ø12,7 50~60 Н•м
Ø15,9 63~75 Н•м
Момент затяжки крышки клапана
Трубопровод жидкого
хладагента
Трубопровод газообразного
хладагента
26,5~32,3 Н•м 48,1~59,7 Н•м
Момент затяжки крышки сервисного порта
10,8~14,7 Н•м
12
3
4
