Инструкция по монтажу
6
Выпуск воздуха и проверка на утечку газа
По завершении работ по прокладке труб необходимо выпустить
из них воздух и выполнить проверку на утечку газа.
При необходимости добавления хладагента предварительно
необходимо удалить воздуха из труб циркуляции хладагента
и внутреннего агрегата с помощью вакуумного насоса.
Для вращения штока запорного клапана используйте
шестигранный ключ (4 мм).
Все соединения труб циркуляции хладагента необходимо
затянуть
с помощью динамометрического ключа с указан-
ным моментом затяжки.
1 Подсоедините толстый конец (на который насажен резьбо-
вой соединитель) заправочного шланга, выходящего из
коллектора манометра, к сервисному порту запорного
клапана в контуре газообразного хладагента.
2 Полностью откройте клапан низкого давления коллектора
манометра (Lo) и полностью закройте его клапан высокого
давления (Hi).
В дальнейшем не требуется
никаких действий с клапаном
высокого давления.
3 Выполните вакуумную откачку. Проверьте показания мано-
метра — они должны составлять –0,1 мПа (–760 мм рт. ст.).
Рекомендуется производить откачку в течение не менее
1 часа.
4 Закройте клапан низкого давления коллектора манометра
(Lo) и остановите вакуумный насос.
Оставьте систему в покое на 4 - 5 минут и убедитесь в том,
что игла
измерителя соединений не вернулась обратно.
Если она вернулась, это указывает на присутствие
влажности или наличие утечки из соединений деталей.
Проверив соединения всех деталей и немного ослабив и
снова затянув гайки, повторите действия 2 - 4.
5 Снимите крышки с запорных клапанов контура жидкого
хладагента и контура газообразного хладагента.
6 Поверните шестигранным ключом шток запорного клапана
контура жидкого
хладагента на 90 градусов против часовой
стрелки, чтобы открыть клапан.
Через 5 секунд закройте его и проверьте наличие утечки
газа.
С помощью мыльной воды проверьте наличие утечки газа из
раструбов внутренних и наружного агрегатов и штоков
клапанов.
По окончании проверки вытрите всю мыльную воду.
7 Отсоедините заправочный шланг от сервисного порта
запорного клапана в контуре
газообразного хладагента,
затем полностью откройте запорные клапаны в контурах
жидкого и газообразного хладагента.
Не старайтесь повернуть шток клапана дальше его
ограничителя.
8 Затяните крышки клапанов и сервисных портов для
запорных клапанов контуров газообразного и жидкого
хладагента динамометрическим ключом с указанными
моментами затяжки. Подробную информацию смотрите
в разделе "Рекомендации по монтажу труб хладагента" на
странице 5.
Заправка хладагента
Наружный агрегат заправляется на заводе.
В случае возникновения необходимости в повторной заправке
смотрите паспортную табличку агрегата. В паспортной табличке
указан тип хладагента и его необходимое количество.
Меры предосторожности при дозаправке хладагента R410A
Заправляйте только указанное количество хладагента вжидком
состоянии через трубопровод жидкого хладагента.
Поскольку данный хладагент является хладагентом смешанного
типа, его добавление в газообразном
состоянии может привести
к изменению его состава, что будет препятствовать нормальной
работе системы.
Перед заправкой проверьте, оснащЏн ли цилиндр хлад-
агента сифонной трубкой.
Используйте только инструменты, предназначенные для
хладагента R410A в целях обеспечения необходимого
сопротивления давлению и во избежание проникновения
всистему посторонних веществ.
Важная информация об используемом хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Марка хладагента: R410A
Величина ПГП
(1)
: 1975
(1)
ПГП = потенциал глобального потепления
Впишите несмываемыми чернилами:
количество хладагента, заправленного в изделие на
заводе;
количество хладагента, заправленного дополнительно на
месте;
+общее количество заправленного хладагента
в прилагаемую к изделию этикетку с информацией о
фторированных газах, способствующих созданию парникового
эффекта.
ПРЕДУПРЕЖДЕНИЕ
Не примешивайте к циклу охлаждения никакие
другие вещества, кроме номинального хладагента
(R410A).
В случае утечки газообразного хладагента как
можно быстрее интенсивно проветрите
помещение.
R410A, как и другие хладагенты, следует утилизи-
ровать, а не выпускать непосредственно
вокружающую среду.
Для хладагента R410A используйте отдельный
вакуумный насос. Использование одного вакуум-
ного насоса для всех марок хладагента
может
привести к поломке вакуумного насоса или
агрегата.

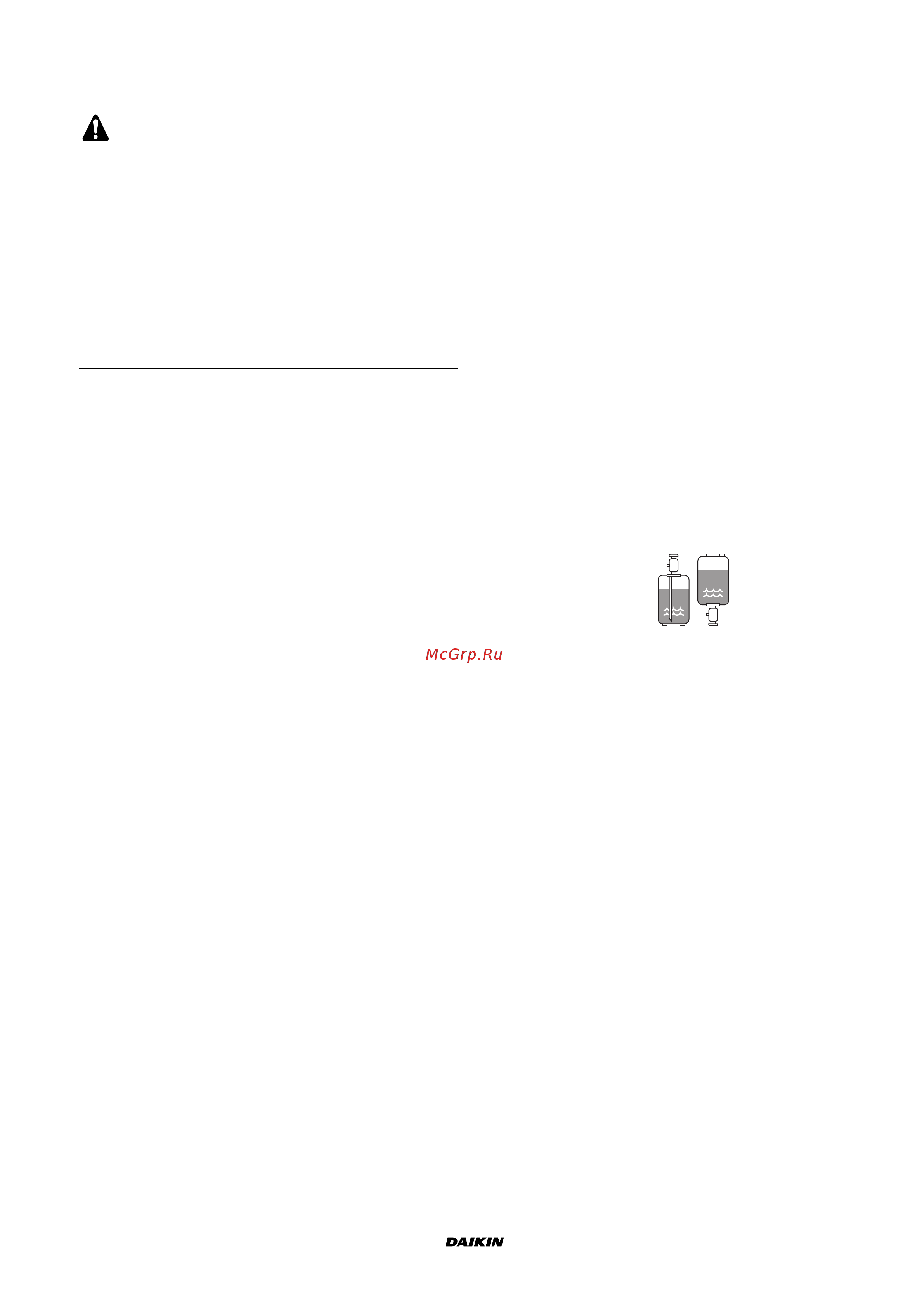

Заправка жидкого хлад-
агента с помощью
цилиндра в верти-
кальном положении.
Заправка жидкого хлад-
агента с помощью
цилиндра в пере-
вЏрнутом положении.
