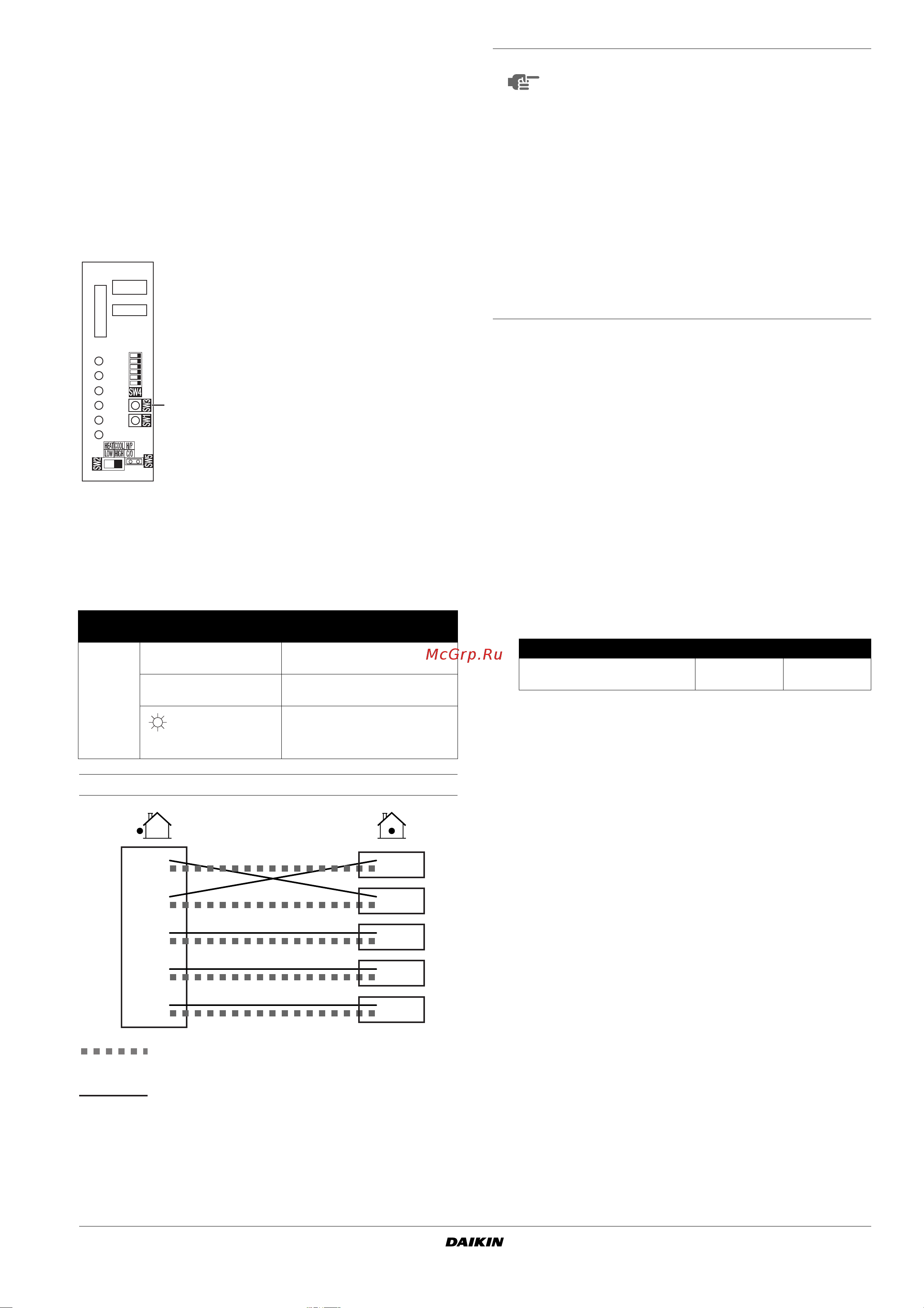

Daikin 4MXS80E3V3B2 [15/20] Проверка ошибок в электропроводке
![Daikin 4MXS80E3V3B2 [15/20] Проверка ошибок в электропроводке](/views2/1770251/page15/bgf.png)
Инструкция по монтажу
12
Проверка ошибок в электропроводке
Настоящее изделие способно автоматически устранять
ошибки в электропроводке.
Нажмите выключатель проверки ошибок в электропроводке
SW3 на сервисной плате наружного агрегата. Примерно
через 15 - 20 минут после нажатия этого выключателя
ошибки в соединительной электропроводке будут
исправлены. Помните о том, что выключатель проверки
ошибок в электропроводке не будет функционировать
первые 3 минуты после включения защитного размыкателя,
а также при
некоторых погодных условиях (см. примечание 2
на рисунке 12).
Индикаторы диагностики указывают, возможно ли исправление,
как показано в таблице ниже. Подробную информацию отом, как
читать индикаторы диагностики, смотрите в руководстве по
техническому обслуживанию.
Если автоматическое исправление невозможно, проверьте
электропроводку и трубопроводы внутренних блоков обычным
способом.
Пример исправления ошибки в электропроводке
Если проверка ошибок в электропроводке не была прервана,
после автоматического исправления индикаторы будут светится
в такой последовательности: 2→1→3→4→5.
Пробный запуск и окончательная проверка
Чтобы проверить охлаждение, задайте самую низкую
температуру. Чтобы проверить нагрев, задайте самую
высокую температуру (в зависимости от температуры
в помещении может быть возможен только нагрев или
только охлаждение (но не оба режима)).
После остановки агрегат не будет запускаться снова
приблизительно в течение 3 минут.
Во время пробного запуска сначала проверьте работу
каждого агрегата по
отдельности. Затем проверьте
одновременную работу всех внутренних агрегатов.
Проверьте работу в режиме нагрева и в режиме
охлаждения.
После примерно 20 минут работы внутреннего агрегата
измерьте температуру на его входе и выходе. Если резуль-
таты измерений превысят значения, указанные в при-
ведЏнной ниже таблице, то они являются нормальными.
Во время работы в режиме
охлаждения на запорном
клапане в контуре газообразного хладагента и других
деталях может образовываться иней. Это нормально и не
должно вызывать опасений.
Поуправляйте внутренними агрегатами в соответствии
с прилагаемой к ним инструкцией по эксплуатации.
Убедитесь в том, что они работают нормально.
Инди-
катор
1 2 3 4 5 Сообщение
Состо-
яние
Все мигают
Автоматическое исправление
невозможно
Мигают один за другим
Автоматическое исправление
выполнено
Один или несколько
индикаторов с 1 по 5
светятся
Аварийная остановка
(см. примечание 4 на
рисунке 12)
Трубные соединения между наружными и внутренними
агрегатами (от портов A, B, ... наружных агрегатов до
портов A, B, ... внутренних агрегатов)
Соединения электропроводки между клеммными
колодками наружных агрегатов и внутренними
агрегатами.
A
1
2
3
4
5
S102
S2
S52
ABCDE
ON
SERVICE MONITOR
1
1 Выключатель проверки ошибок
в электропроводке SW3
A
B
C
D
E
A
B
C
D
E
ПРИМЕЧАНИЕ
1 Для 2 комнат не будут светится индикаторы 3,
4 и 5, а для 3 комнат не будут светится индика-
торы 4 и 5. Для 4 комнат не будет светиться
индикатор 5.
2 При температуре наружного воздуха ≤5°C
функция проверки ошибок в электропроводке
работать не будет.
3 После завершения проверки ошибок
в электропроводке индикаторы продолжат
светиться до начала работы системы в обыч-
ном режиме
. Это нормально и не должно
вызывать опасений.
4 Выполните действия, указанные на сервисной
наклейке на обратной стороне сервисной
крышки.
Охлаждение Нагрев
Разница температур между
входом и выходом
±8°C ±20°C
