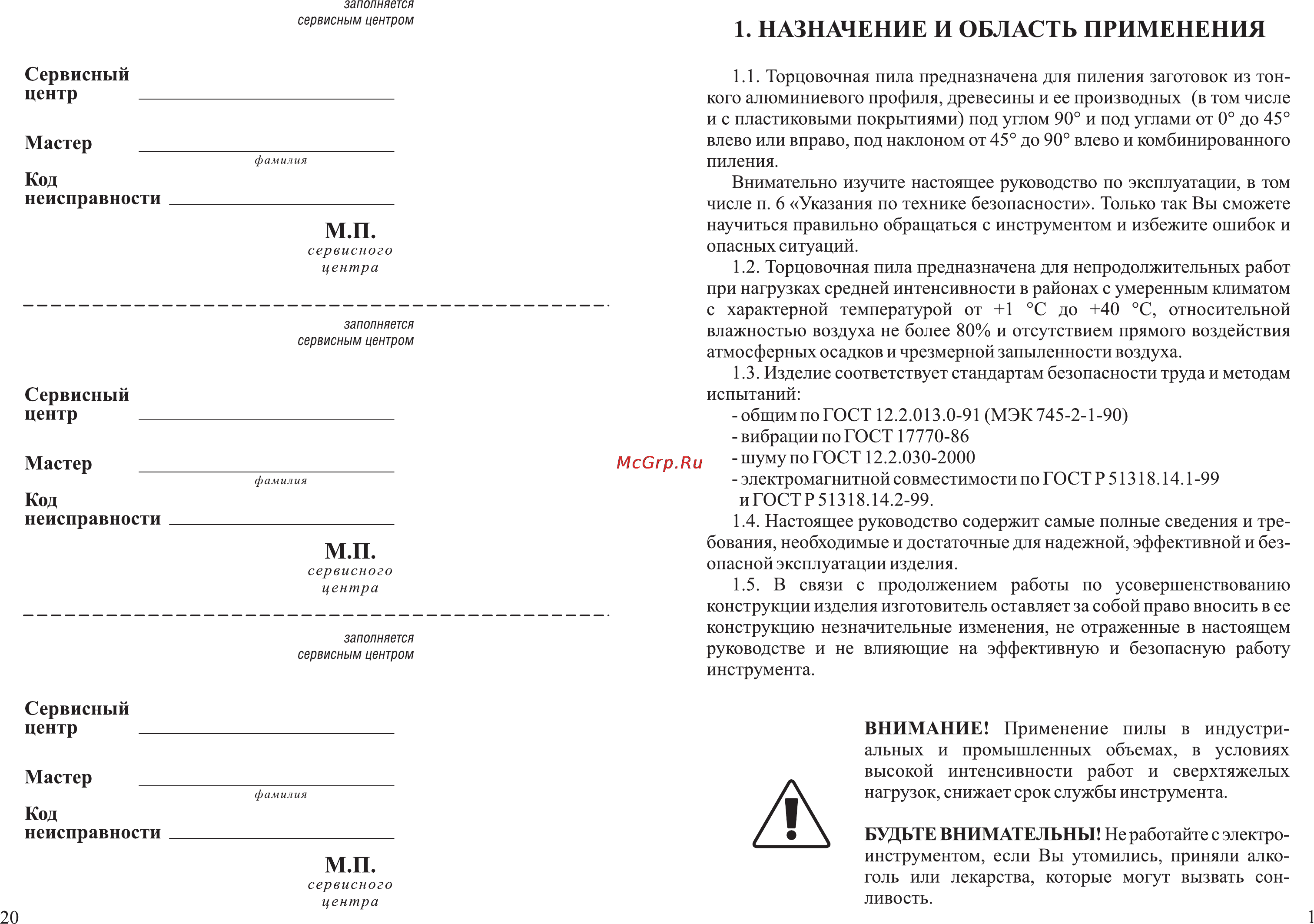

заполняется сервисным центром Сервисный центр ____________________________________ Мастер ___________________________________ ф ам ил и я Код неисправности ____________________________ м п сервисного центра заполняется сервисным центром Сервисный центр ____________________________________ Мастер ___________________________________ фамилия Код неисправности ____________________________ М П сервисного центра заполняется сервисным центром Сервисный центр ____________________________________ Мастер ___________________________________ ф ам ил ия Код неисправности ____________________________ М П сервисного центра 20 1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ 1 1 Торцовочная пила предназначена для пиления заготовок из тон кого алюминиевого профиля древесины и ее производных в том числе и с пластиковыми покрытиями под углом 90 и под углами от 0 до 45 влево или вправо под наклоном от 45 до 90 влево и комбинированного пиления Внимательно изучите настоящее руководство по эксплуатации в том числе п 6 Указания по технике безопасности Только так Вы сможете научиться правильно обращаться с инструментом и избежите ошибок и опасных ситуаций 1 2 Торцовочная пила предназначена для непродолжительных работ при нагрузках средней интенсивности в районах с умеренным климатом с характерной температурой от 1 С до 40 С относительной влажностью воздуха не более 80 и отсутствием прямого воздействия атмосферных осадков и чрезмерной запыленности воздуха 1 3 Изделие соответствует стандартам безопасности труда и методам испытаний общим по ГОСТ 12 2 013 0 91 МЭК 745 2 1 90 вибрации по ГОСТ 17770 86 шуму по ГОСТ 12 2 030 2000 электромагнитной совместимости по ГОСТ Р 51318 14 1 99 и ГОСТР51318 14 2 99 1 4 Настоящее руководство содержит самые полные сведения и тре бования необходимые и достаточные для надежной эффективной и без опасной эксплуатации изделия 1 5 В связи с продолжением работы по усовершенствованию конструкции изделия изготовитель оставляет за собой право вносить в ее конструкцию незначительные изменения не отраженные в настоящем руководстве и не влияющие на эффективную и безопасную работу инструмента ВНИМАНИЕ Применение пилы в индустри альных и промышленных объемах в условиях высокой интенсивности работ и сверхтяжелых нагрузок снижает срок службы инструмента БУДЬТЕ ВНИМАТЕЛЬНЫ Не работайте с электро инструментом если Вы утомились приняли алко голь или лекарства которые могут вызвать сон ливость 1
