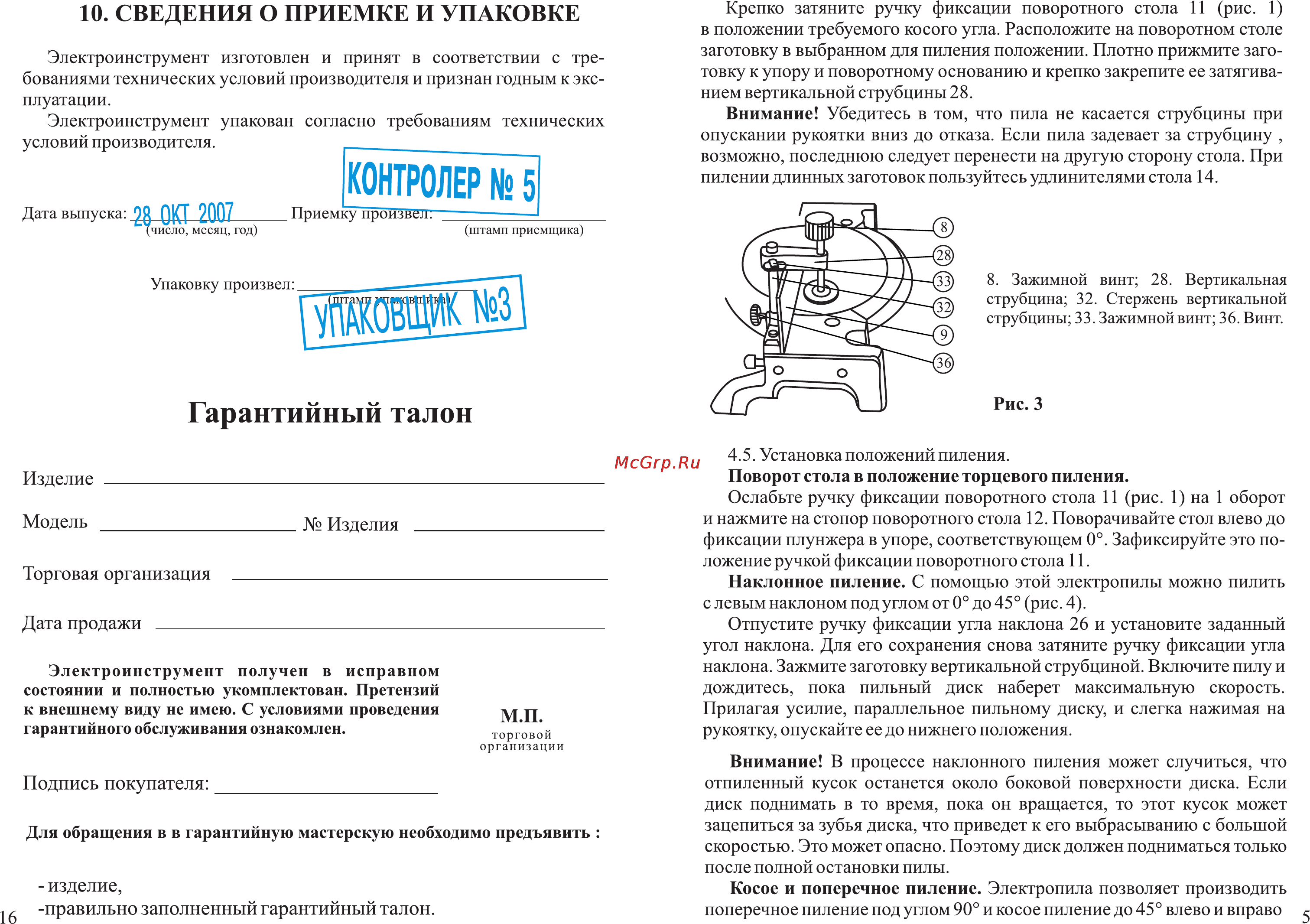

10 СВЕДЕНИЯ О ПРИЕМКЕ И УПАКОВКЕ Электроинструмент изготовлен и принят в соответствии с тре бованиями технических условий производителя и признан годным к экс плуатации Электроинструмент упакован согласно требованиям технических условий производителя Дата выпуска 0R КОНТРОЛЕР 5 ОКТ 2007___ _ Приемку произвел число месяц год I штамп приемщика 8 Зажимной винт 28 Вертикальная струбцина 32 Стержень вертикальной струбцины 33 Зажимной винт 36 Винт Упаковку произвел Рис 3 Гарантийный талон Изделие ___________________________________________________________ Модель Изделия Торговая организация ________________________________________________ Дата продажи ______________________________________________________ Электроинструмент получен в исправном состоянии и полностью укомплектован Претензий к внешнему виду не имею С условиями проведения гарантийного обслуживания ознакомлен М П торговой организации Подпись покупателя _____________________________ Для обращения в в гарантийную мастерскую необходимо предъявить изделие правильно заполненный гарантийный талон Крепко затяните ручку фиксации поворотного стола 11 рис Г в положении требуемого косого угла Расположите на поворотном столе заготовку в выбранном для пиления положении Плотно прижмите заго товку к упору и поворотному основанию и крепко закрепите ее затягива нием вертикальной струбцины 28 Внимание Убедитесь в том что пила не касается струбцины при опускании рукоятки вниз до отказа Если пила задевает за струбцину возможно последнюю следует перенести на другую сторону стола При пилении длинных заготовок пользуйтесь удлинителями стола 14 4 5 Установка положений пиления Поворот стола в положение торцевого пиления Ослабьте ручку фиксации поворотного стола 11 рис 1 на 1 оборот и нажмите на стопор поворотного стола 12 Поворачивайте стол влево до фиксации плунжера в упоре соответствующем 0 Зафиксируйте это по ложение ручкой фиксации поворотного стола 11 Наклонное пиление С помощью этой электропилы можно пилить с левым наклоном под углом от 0 до 45 рис 4 Отпустите ручку фиксации угла наклона 26 и установите заданный угол наклона Для его сохранения снова затяните ручку фиксации угла наклона Зажмите заготовку вертикальной струбциной Включите пилу и дождитесь пока пильный диск наберет максимальную скорость Прилагая усилие параллельное пильному диску и слегка нажимая на рукоятку опускайте ее до нижнего положения Внимание В процессе наклонного пиления может случиться что отпиленный кусок останется около боковой поверхности диска Если диск поднимать в то время пока он вращается то этот кусок может зацепиться за зубья диска что приведет к его выбрасыванию с большой скоростью Это может опасно Поэтому диск должен подниматься только после полной остановки пилы Косое и поперечное пиление Электропила позволяет производить поперечное пиление под углом 90 и косое пиление до 45 влево и вправо
