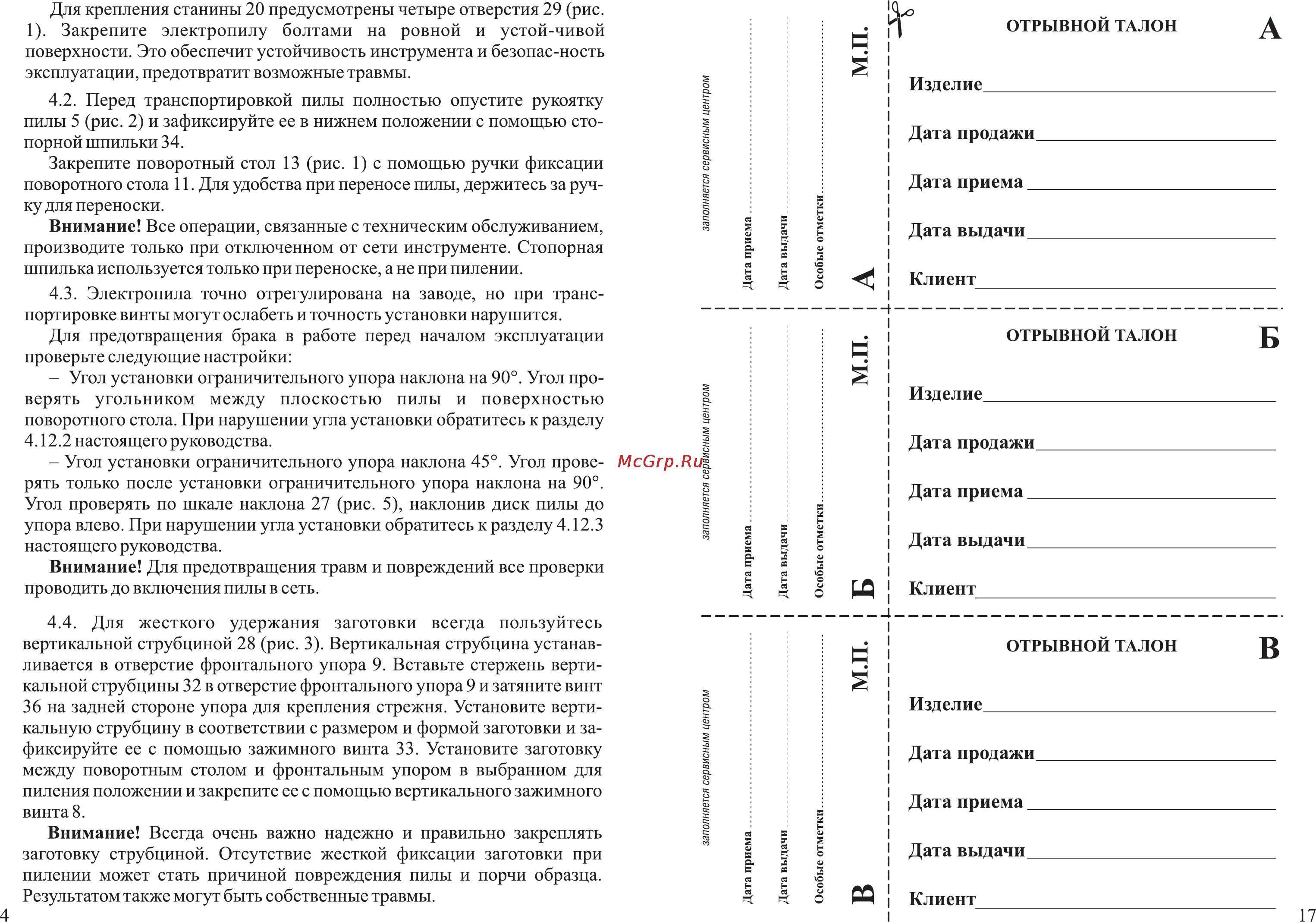

Для крепления станины 20 предусмотрены четыре отверстия 29 рис 1 Закрепите электропилу болтами на ровной и устой чивой поверхности Это обеспечит устойчивость инструмента и безопас ность эксплуатации предотвратит возможные травмы 4 2 Перед транспортировкой пилы полностью опустите рукоятку пилы 5 рис 2 и зафиксируйте ее в нижнем положении с помощью сто порной шпильки 34 Закрепите поворотный стол 13 рис 1 с помощью ручки фиксации поворотного стола 11 Для удобства при переносе пилы держитесь за руч ку для переноски Внимание Все операции связанные с техническим обслуживанием производите только при отключенном от сети инструменте Стопорная шпилька используется только при переноске а не при пилении 4 3 Электропила точно отрегулирована на заводе но при транс портировке винты могут ослабеть и точность установки нарушится Для предотвращения брака в работе перед началом эксплуатации проверьте следующие настройки Угол установки ограничительного упора наклона на 90 Угол про верять угольником между плоскостью пилы и поверхностью поворотного стола При нарушении угла установки обратитесь к разделу 4 12 2 настоящего руководства Угол установки ограничительного упора наклона 45 Угол прове рять только после установки ограничительного упора наклона на 90 Угол проверять по шкале наклона 27 рис 5 наклонив диск пилы до упора влево При нарушении угла установки обратитесь к разделу 4 12 3 настоящего руководства Внимание Для предотвращения травм и повреждений все проверки проводить до включения пилы в сеть 4 4 Для жесткого удержания заготовки всегда пользуйтесь вертикальной струбциной 28 рис 3 Вертикальная струбцина устанав ливается в отверстие фронтального упора 9 Вставьте стержень верти кальной струбцины 32 в отверстие фронтального упора 9 и затяните винт 36 на задней стороне упора для крепления стрежня Установите верти кальную струбцину в соответствии с размером и формой заготовки и за фиксируйте ее с помощью зажимного винта 33 Установите заготовку между поворотным столом и фронтальным упором в выбранном для пиления положении и закрепите ее с помощью вертикального зажимного винта 8 Внимание Всегда очень важно надежно и правильно закреплять заготовку струбциной Отсутствие жесткой фиксации заготовки при пилении может стать причиной повреждения пилы и порчи образца Результатом также могут быть собственные травмы ОТРЫВНОЙ ТАЛОН Изделие Дата продажи Дата приема Дата выдачи Клиент ОТРЫВНОЙ ТАЛОН К Изделие Дата продажи Дата приема Дата выдачи Клиент ОТРЫВНОЙ ТАЛОН 3 Изделие___________________________________ Дата продажи_____________________________ Дата приема_______________________________ Дата выдачи______________________________ Клиент 17
