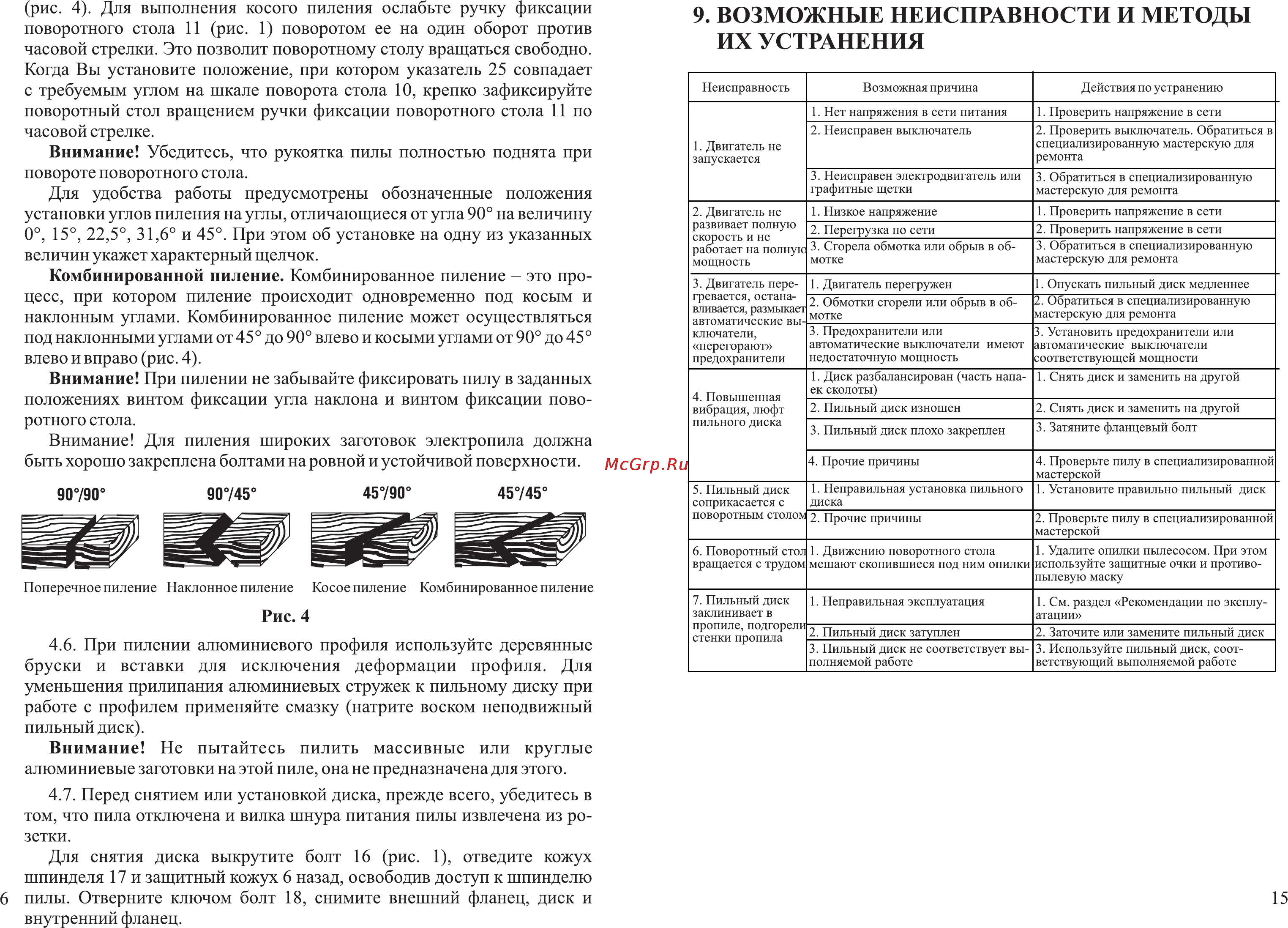

рис 4 Для выполнения косого пиления ослабьте ручку фиксации поворотного стола 11 рис 1 поворотом ее на один оборот против часовой стрелки Это позволит поворотному столу вращаться свободно Когда Вы установите положение при котором указатель 25 совпадает с требуемым углом на шкале поворота стола 10 крепко зафиксируйте поворотный стол вращением ручки фиксации поворотного стола 11 по часовой стрелке Внимание Убедитесь что рукоятка пилы полностью поднята при повороте поворотного стола Для удобства работы предусмотрены обозначенные положения установки углов пиления на углы отличающиеся от угла 90 на величину 0 15 22 5 31 6 и 45 При этом об установке на одну из указанных величин укажет характерный щелчок Комбинированной пиление Комбинированное пиление это про цесс при котором пиление происходит одновременно под косым и наклонным углами Комбинированное пиление может осуществляться под наклонными углами от 45 до 90 влево и косыми углами от 90 до 45 влево и вправо рис 4 Внимание При пилении не забывайте фиксировать пилу в заданных положениях винтом фиксации угла наклона и винтом фиксации пово ротного стола Внимание Для пиления широких заготовок электропила должна быть хорошо закреплена болтами на ровной и устойчивой поверхности 90790 45790 90745 Поперечное пиление Наклонное пиление 45745 9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Неисправность Возможная причина 1 Нет напряжения в сети питания 1 Проверить напряжение в сети 2 Неисправен выключатель 2 Проверить выключатель Обратиться в специализированную мастерскую для ремонта 3 Неисправен электродвигатель или графитные щетки 3 Обратиться в специализированную мастерскую для ремонта 1 Двигатель не запускается 2 Двигатель не развивает полную скорость и не работает на полнук мощность 1 Низкое напряжение 1 Проверить напряжение в сети 2 Перегрузка по сети 3 Сгорела обмотка или обрыв в об мотке 2 Проверить напряжение в сети 3 Обратиться в специализированную мастерскую для ремонта 3 Двигатель пере1 Двигатель перегружен гревается остана2 Обмотки сгорели или обрыв в об вл и вается разм ы кает автоматические вы мотке 3 Предохранители или ключатсли автоматические выключатели имеют перегорают недостаточную мощность предохранители 4 Повышенная вибрация люфт пильного диска 4 6 При пилении алюминиевого профиля используйте деревянные бруски и вставки для исключения деформации профиля Для уменьшения прилипания алюминиевых стружек к пильному диску при работе с профилем применяйте смазку натрите воском неподвижный пильный диск Внимание Не пытайтесь пилить массивные или круглые алюминиевые заготовки на этой пиле она не предназначена для этого 4 7 Перед снятием или установкой диска прежде всего убедитесь в том что пила отключена и вилка шнура питания пилы извлечена из ро зетки Для снятия диска выкрутите болт 16 рис 1 отведите кожух шпинделя 17 и защитный кожух 6 назад освободив доступ к шпинделю 6 пилы Отверните ключом болт 18 снимите внешний фланец диск и внутренний фланец 1 Опускать пильный диск медленнее 2 Обратиться в специализированную мастерскую для ремонта 3 Установить предохранители или автоматические выключатели соответствующей мощности 1 Диск разбалансирован часть напа ек сколоты 1 Снять диск и заменить на другой 2 Пильный диск изношен 2 Снять диск и заменить на другой 3 Пильный диск плохо закреплен 3 Затяните фланцевый болт 4 Прочие причины 4 Проверьте пилу в специализированной мастерской 1 Установите правильно пильный диск 5 Пильный диск соприкасается с поворотным столом 1 Неправильная установка пильного диска 2 Прочие причины 6 Поворотный стол вращается с трудом 1 Движению поворотного стола мешают скопившиеся под ним опилки 1 Удалите опилки пылесосом При этом используйте защитные очки и противопылевую маску 7 Пильный диск заклинивает в пропиле подгорели стенки пропила 1 Неправильная эксплуатация 1 См раздел Рекомендации по эксплу атации 2 Заточите или замените пильный диск 3 Используйте пильный диск соот ветствующий выполняемой работе Косое пиление Комбинированное пиление Рис 4 Действия по устранению 2 Пильный диск затуплен 3 Пильный диск не соответствует вы полняемой работе 2 Проверьте пилу в специализированной мастерской 15
