Daikin ARXM25N5V1B9 [11/32] Подготовка

5 Подготовка

Справочное руководство для монтажника

ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +

RXA20~35A3V1B

Серия сплит-систем с хладагентом R32

4P518023-5D – 2019.04

▪ Избегайте акустически уязвимых зон (например, рядом со

спальней), где шум блока во время работы может доставлять

неудобство.

Обратите внимание: Если звук измерить в фактических

условиях установки, то из-за окружающего шума и звуковых

отражений значение, полученное в результате измерения,

может превышать уровень звукового давления, указанный в

разделе "Звуковой спектр" книги технических данных.

ИНФОРМАЦИЯ

Уровень звукового давления: менее 70дБA.

▪ Избегайте мест, где в атмосфере могут присутствовать

мелкие частицы или пары минерального масла. Избегайте

мест, где могут разрушиться и отвалиться пластмассовые

детали, что может привести к протечкам воды.

НЕ рекомендуется устанавливать блок в следующих местах, так

как это может сократить срок его службы:

▪ в местах со значительными колебаниями напряжения;

▪ на транспортных средствах и судах;

▪ там, где присутствуют кислотные или щелочные испарения.

Установка на морском побережье. Наружный блок НЕ должен

подвергаться прямому воздействию морского ветра. В

противном случае насыщенный солью воздух может привести к

коррозии и, как следствие, к сокращению срока службы блока.

Наружный блок устанавливается там, где он не подвергается

прямому воздействию морского ветра.

Пример: за зданием.

Если наружный блок подвергается прямому воздействию

морского ветра, необходимо смонтировать ветрогаситель.

▪ Высота ветрогасителя≥1,5×высоты наружного блока

▪ Ветрогаситель устанавливается таким образом, чтобы

осталось свободное место для техобслуживания.

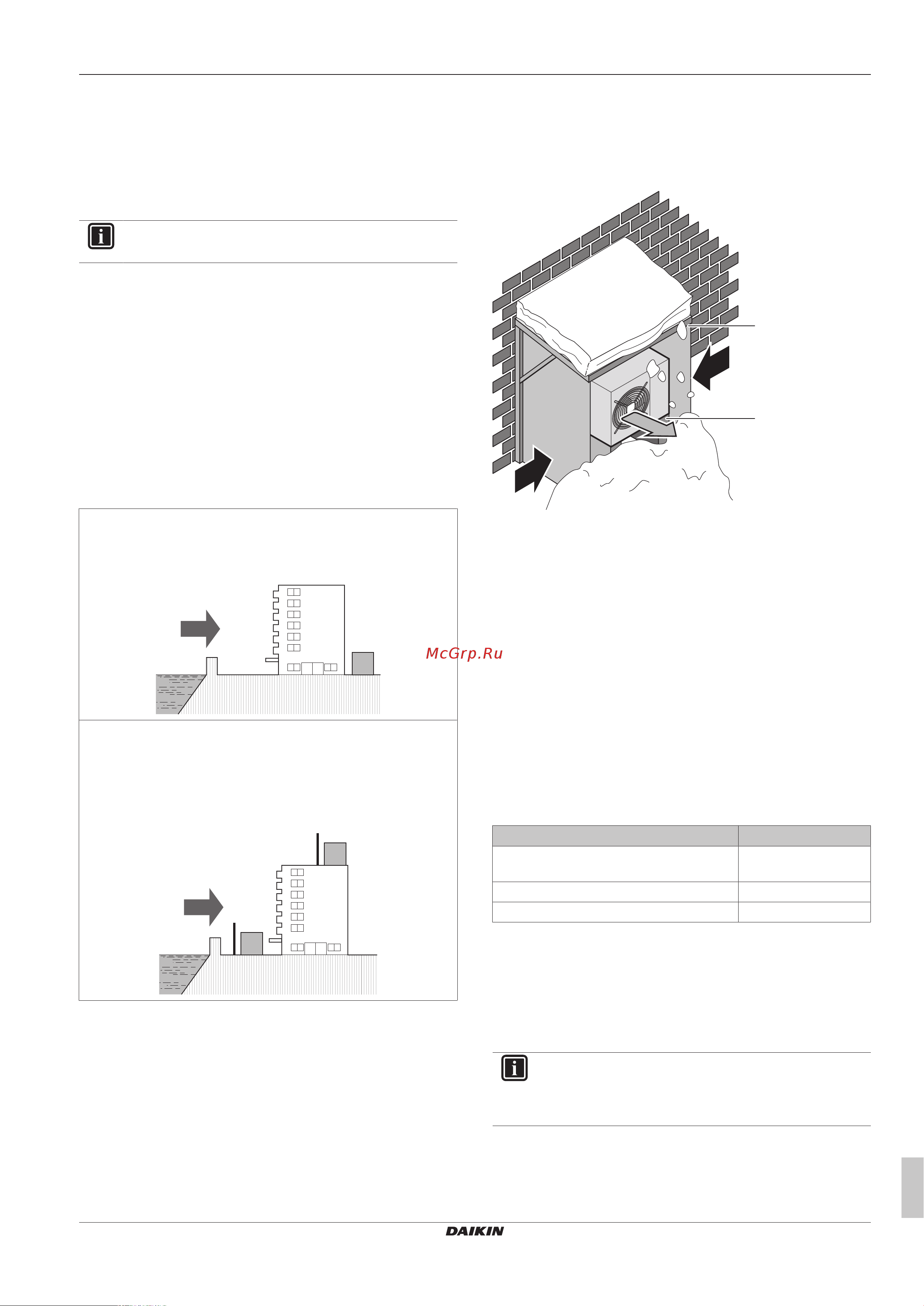

a Морской ветер

b Здание

c Наружный блок

d Ветрогаситель

Наружные блоки рассчитаны на установку только вне

помещений и на эксплуатацию при температуре окружающего

воздуха от –10 до 50°C в режиме охлаждения и от –20 до 24°C в

режиме обогрева.

5.2.2 Дополнительные требования к месту

установки наружного блока в холодных

погодных условиях

Наружный агрегат необходимо защитить от снегопада, а также

предусмотреть, чтобы его НИКОГДА не засыпало снегом.

a Снегозащитное покрытие или навес

b Подставка

c Преобладающее направление ветра

d Воздуховыпускное отверстие

В любом случае обеспечьте свободное пространство под

блоком не менее 300мм. Кроме того, убедитесь в том, что блок

расположен как минимум на 100 мм выше предполагаемого

максимального уровня поверхности снежного покрова.

Дополнительные сведения приведены в разделе «6.3 Монтаж

наружного агрегата»на стр.13.

В регионах, где обычно выпадает много снега, очень важно

установить блок в таком месте, где снег не будет

воздействовать на блок. Если есть вероятность наметания

снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал

на змеевик теплообменника. При необходимости соорудите

навес от снега на опоре.

5.2.3 Перепад высот трубопроводов

хладагента

Параметр Расстояние

Предельно допустимая длина

трубопровода

20м

Минимальная длина трубопровода 1,5м

Предельно допустимая разница высот 15м

5.3 Подготовка трубопровода

хладагента

5.3.1 Требования к трубопроводам

хладагента

ИНФОРМАЦИЯ

Также изучите меры предосторожности и требования,

содержащиеся в главе “Общие правила техники

безопасности”.

▪ Материал изготовления труб: Бесшовная медь,

подвергнутая фосфорнокислой антиокислительной

обработке.

▪ Диаметр трубок:
