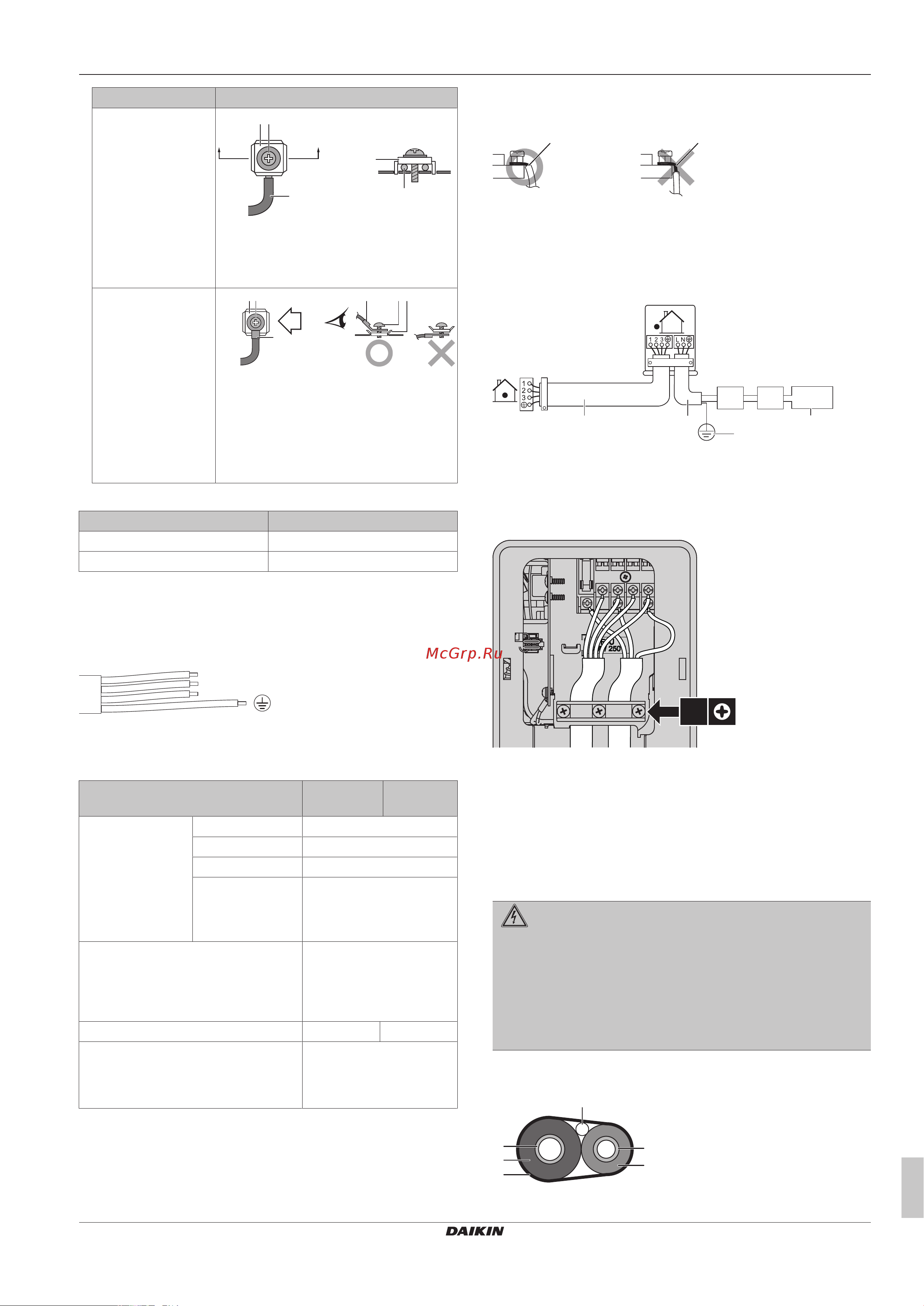

6 Монтаж
Справочное руководство для монтажника
21
ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +
RXA20~35A3V1B
Серия сплит-систем с хладагентом R32
4P518023-5D – 2019.04
Тип провода Способ прокладки
Одножильный
провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
O Допустимо
X Недопустимо
Моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,5~1,6
M4 (заземление) 1,4~1,5
▪ При использовании одножильных проводов обязательно
скручивайте их концы. Небрежность может привести к
перегреву и возгоранию.
▪ Провод заземления между фиксатором проводки и клеммой
должен быть длиннее остальных проводов.
1-3
6.7.4 Характеристики стандартных
компонентов электропроводки
Элемент Класс 20 Классы
25+35
Кабель
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50А
Размер проводки 3-жильный кабель
2,5мм
2
~4,0мм
2
H05RN-F (60245 IEC 57)
Соединительный кабель
(внутренний↔наружный блоки)
4-жильный кабель
1,5мм
2
~2,5мм
2
под
напряжение 220~240В
H05RN-F (60245 IEC 57)
Рекомендованный размыкатель цепи 10A 13A
Автоматический выключатель
защиты от замыкания на землю
Соответствие
законодательным
требованиям
ОБЯЗАТЕЛЬНО
6.7.5 Подключение электропроводки к
наружному блоку
1 Снимите сервисную крышку. См. параграф «6.2.2 Чтобы
открыть наружный агрегат»на стр.13.
2 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
3 Откройте зажим проводов.
4 Соединительный кабель подключается к источнику
электропитания следующим образом:
50 Hz
220-240 V
c d
f
a b e
a Соединительный кабель
b Кабель электропитания
c Размыкатель цепи
d Автоматический выключатель защиты от замыкания на
землю
e Электропитание
f Заземление
3×
5 Надежно затяните винты клемм. Рекомендуется
пользоваться крестовой отверткой.
6.8 Завершение монтажа наружного
агрегата
6.8.1 Завершение монтажа наружного блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Проследите за тем, чтобы система была правильно
заземлена.
▪ Перед проведением обслуживания выключайте
электропитание.
▪ Установите сервисную крышку перед включением
электропитания.
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
