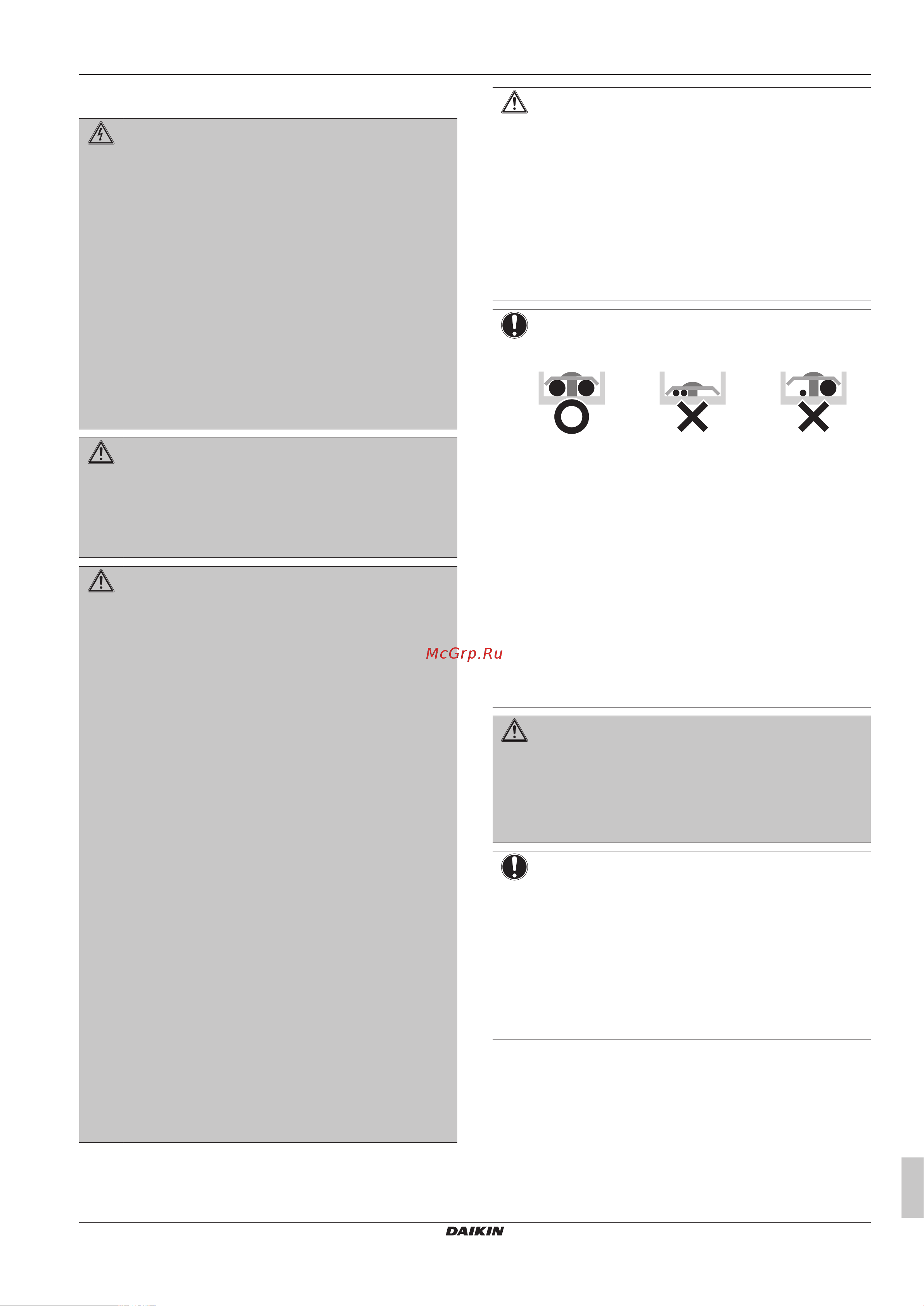

1 Общая техника безопасности
Справочное руководство для монтажника
7
ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +
RXA20~35A3V1B
Серия сплит-систем с хладагентом R32
4P518023-5D – 2019.04
1.2.6 Электрическая система
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Перед снятием крышки
распределительной коробки, перед выполнением
электромонтажных работ или перед касанием
электрических компонентов необходимо
ОТКЛЮЧИТЬ электропитание.
▪ Перед обслуживанием отключите электропитание
более чем на 1 минуту и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи
или электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
▪ НЕ дотрагивайтесь до электрических деталей
влажными руками.
▪ НЕ оставляйте агрегат без присмотра со снятой
сервисной панелью.
ПРЕДУПРЕЖДЕНИЕ
Если НЕТ заводской установки, то стационарная
проводка в ОБЯЗАТЕЛЬНОМ порядке дополнительно
оснащается главным выключателем или другими
средствами разъединения по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь в том, что электропроводка по месту
установки системы соответствует действующим
законодательным нормам.
▪ Прокладка электропроводки ОБЯЗАТЕЛЬНО
должна осуществляться в соответствии с
прилагаемыми к аппарату схемами.
▪ НИ В КОЕМ СЛУЧАЕ НЕ сдавливайте собранные в
пучок кабели, следите за тем, чтобы они не
соприкасались с трубами и острыми краями.
Проследите за тем, чтобы на разъемы клемм не
оказывалось внешние давление.
▪ Обязательно выполните заземление. НЕ
ДОПУСКАЕТСЯ заземление блока на
трубопроводы инженерных сетей, разрядники и
телефонные линии. Ненадежное заземление может
привести к поражению электрическим током.
▪ Для питания системы необходима отдельная цепь
электропитания. НЕ ДОПУСКАЕТСЯ подключение к
электрической цепи, которая уже подает питание на
другое оборудование.
▪ Проследите за установкой предохранителей или
размыкателей цепи.
▪ Необходимо установить предохранитель утечки на
землю. Невыполнение этого требования может
привести к поражению электрическим током или к
возгоранию.
▪ Устанавливая средство защиты от утечки на землю,
убедитесь в том, что оно совместимо с инвертором
(устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных
срабатываний средства защиты.
ПРЕДОСТЕРЕЖЕНИЕ
При подсоединении электропроводки питания сначала
необходимо устанавливать соединение с землей, а
затем выполнять токоведущие соединения. При
отсоединении электропроводки питания сначала
необходимо разрывать токоведущие соединения, а
затем – соединение с землей. Длина проводов между
креплением электропроводки питания и самой
клеммной колодкой должна быть такой, чтобы
токоведущие провода натягивались прежде чем
окажется натянут провод заземления в случае
натяжения электропроводки питания при ослаблении
ее крепления.
ПРИМЕЧАНИЕ
Меры предосторожности при прокладке
электропроводки питания:
▪ НЕ подключайте к клеммной колодке
электропитания провода разной толщины (люфт в
контактах электропроводки питания может привести
к перегреву).
▪ Подключать провода одинаковой толщины следует,
как показано на рисунке выше.
▪ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте
соответствующую отвертку. Отвертка с маленькой
головкой повредит головку и сделает адекватную
затяжку невозможной.
▪ Излишнее затягивание винтов клемм может
привести к их поломке.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ
проверьте надежность крепления каждой
электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки
закрыты.
ПРИМЕЧАНИЕ
Применимо только в случае трехфазного питания и
пуска компрессора посредством ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ.
Если существует вероятность обратной фазы после
мгновенного отключения питания и подачи и
отключения напряжения в ходе работы системы,
подключите в определенном месте цепь защиты
обратной фазы. Работа устройства в обратной фазе
может послужить причиной поломки компрессора и
других компонентов.
