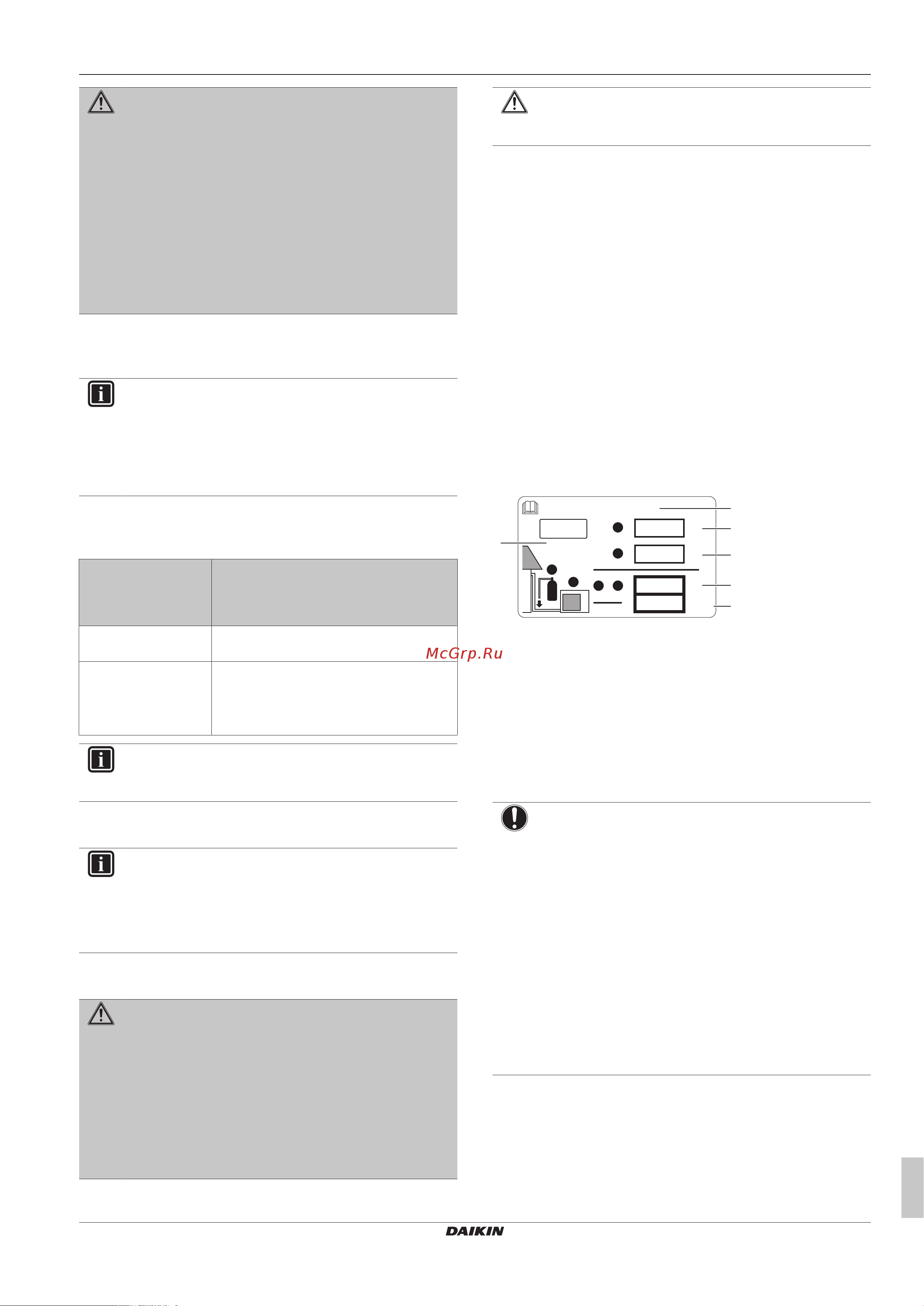

6 Монтаж
Справочное руководство для монтажника
19
ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +
RXA20~35A3V1B
Серия сплит-систем с хладагентом R32
4P518023-5D – 2019.04
ПРЕДУПРЕЖДЕНИЕ
Хладагент в блоке умеренно горюч и обычно НЕ
вытекает. В случае утечки в помещении контакт
хладагента с пламенем горелки, нагревателем или
кухонной плитой может привести к возгоранию или
образованию вредного газа.
Выключите все огнеопасные нагревательные
устройства, проветрите помещение и свяжитесь с
дилером, у которого вы приобрели агрегат.
НЕ пользуйтесь блоком до тех пор, пока специалист
сервисной службы не подтвердит восстановление
исправности узлов, в которых произошла утечка
хладагента.
6.6.3 Меры предосторожности при заправке
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.6.4 Определение объема дополнительного
хладагента
Если общая длина
трубопровода
жидкого хладагента
составляет…
то…
≤10м Дополнительно доливать хладагент НЕ
нужно.
>10м R=(общая длина (м) трубопровода
жидкого хладагента–10м)×0,020
R=дополнительная заправка (кг)
(округление с шагом 0,1кг)
ИНФОРМАЦИЯ
Длина трубопровода - эта длина одной стороны
трубопровода жидкости.
6.6.5 Расчёт объема полной перезаправки
ИНФОРМАЦИЯ
При необходимости полной дозаправки общее
количество заправленного хладагента составляет
объем заводской заправки хладагентом (см.
паспортную табличку агрегата) + определенный
дополнительный объем.
6.6.6 Дозаправка хладагентом
ПРЕДУПРЕЖДЕНИЕ
▪ Пользуйтесь только хладагентом R32. Другие
вещества могут вызвать взрывы и несчастные
случаи.
▪ Хладагент R32 содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 675. НЕ
выпускайте эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО
надевайте защитные перчатки и очки.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание поломки компрессора НЕ заправляйте
больше хладагента, чем указано.
Предварительные условия: Перед заправкой хладагентом
обязательно выполните подсоединение и проверку (на
герметичность, с вакуумной осушкой) трубопроводов
хладагента.
1 Подсоедините цилиндр с хладагентом к сервисному
отверстию.
2 Заправьте дополнительный объем хладагента.
3 Откройте запорный клапан в контуре газообразного
хладагента.
Если потребовалась откачка хладагента для демонтажа или
перестановки системы, ознакомьтесь с дополнительной
информацией, изложенной в параграфе «12.2 Порядок откачка
хладагента»на стр.25.
6.6.7 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о
фторированных парниковых газах входят в
комплектацию (см. комплект принадлежностей),
отклейте этикетку на нужном языке и нанесите ее в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см.
паспортную табличку блока)
c Заправленное дополнительное количество хладагента
d Общее количество заправленного хладагента
e Объем выбросов фторированных парниковых
газов в расчете на общее количество заправленного
хладагента выражен в тоннах эквивалента CO
2
.
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в
отношениивыбросов фторированных парниковых
газов, общее количество заправленного хладагента
указывается как в весовых единицах, так и в
эквиваленте CO
2.
Формула расчета объема выбросов парниковых
газов в тоннах эквивалента CO
2
: Значение GWP
хладагента × общее количество заправленного
хладагента [в кг]/1000
Используется значение GWP, указанное в табличке с
информацией о заправке хладагентом. Это значение
GWP соответствует требованиям действующего
законодательства, касающимся выбросов
фторированных парниковых газов. Значение GWP,
указанное в руководстве, может устареть.
2 Наклейте этикетку с внутренней стороны наружного
агрегата возле жидкостного и газового запорных вентилей.
