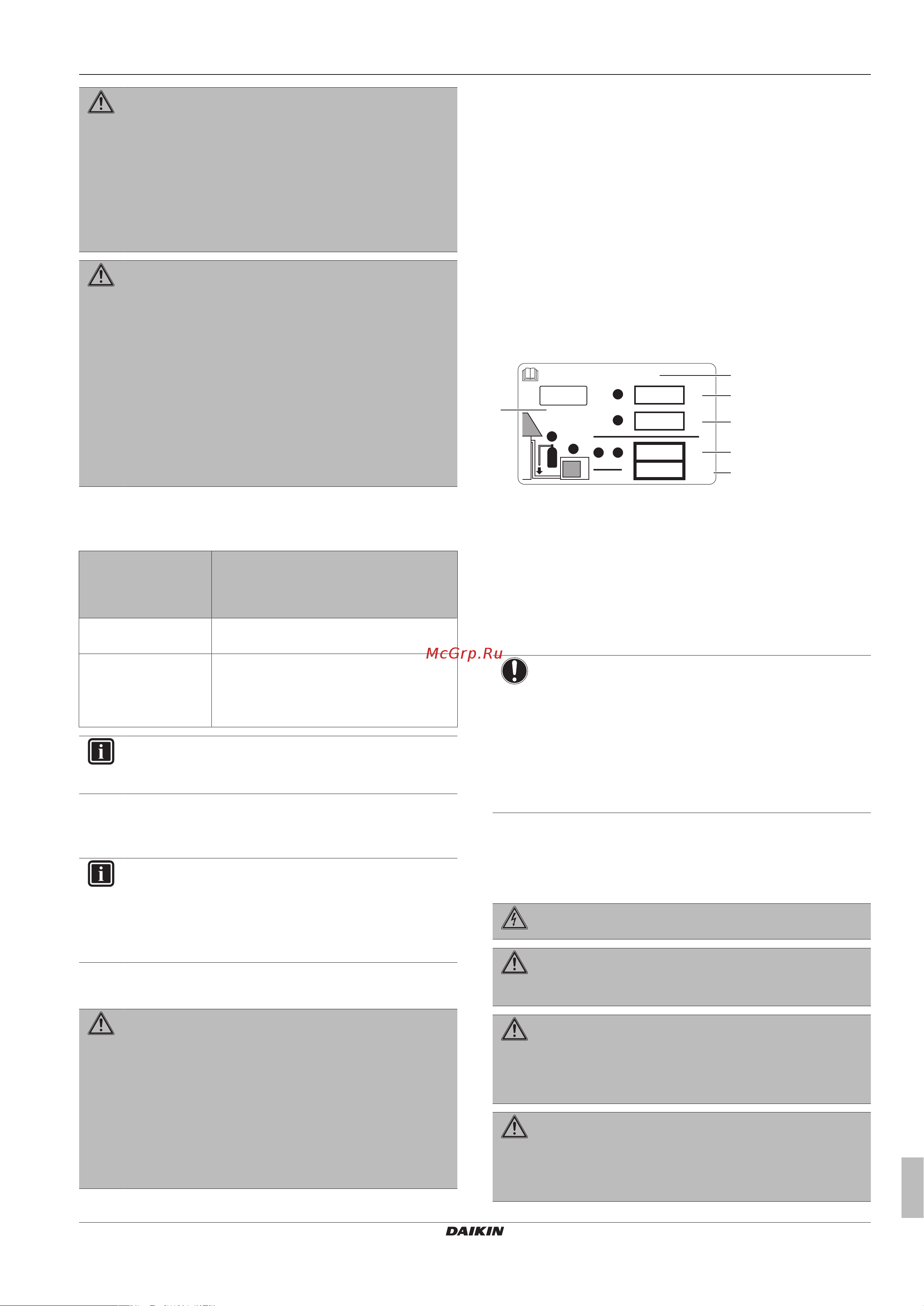

![Daikin ARXP35L2V1B [11/16] Определение объема дополнительного хладагента](/views2/1770502/page11/bgb.png)
4 Монтаж
Руководство по монтажу
11
(A)RXP20~35L2V1B + RXF20~35A2V1B
Серия сплит-систем с хладагентом R32
3P512025-2 – 2017.11
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ проделывать отверстия в
элементах контура хладагента и подвергать их
воздействию огня.
▪ НЕ допускается применение любых чистящих
средств или способов ускорения разморозки,
помимо рекомендованных изготовителем.
▪ Учтите, что хладагент, которым заправлена
система, запаха НЕ имеет.
ПРЕДУПРЕЖДЕНИЕ
Хладагент в блоке умеренно горюч и обычно НЕ
вытекает. В случае утечки в помещении контакт
хладагента с пламенем горелки, нагревателем или
кухонной плитой может привести к возгоранию или
образованию вредного газа.
Выключите все огнеопасные нагревательные
устройства, проветрите помещение и свяжитесь с
дилером, у которого вы приобрели агрегат.
НЕ пользуйтесь блоком до тех пор, пока специалист
сервисной службы не подтвердит восстановление
исправности узлов, в которых произошла утечка
хладагента.
4.5.3 Определение объема дополнительного
хладагента
Если общая длина
трубопровода
жидкости
составляет…
Далее…
≤10м НЕ нужно добавлять дополнительный
хладагент.
>10м R=(общая длина (м) трубопровода
жидкости–10м)×0,020
R=дополнительный заряд (кг) (округлен с
шагом 0,1кг)
ИНФОРМАЦИЯ
Длина трубопровода - эта длина одной стороны
трубопровода жидкости.
4.5.4 Определение объема полной
дозаправки
ИНФОРМАЦИЯ
При необходимости полной дозаправки общее
количество заправленного хладагента составляет
объем заводской заправки хладагентом (см.
паспортную табличку агрегата) + определенный
дополнительный объем.
4.5.5 Дозаправка хладагентом
ПРЕДУПРЕЖДЕНИЕ
▪ Пользуйтесь только хладагентом R32. Другие
вещества могут вызвать взрывы и несчастные
случаи.
▪ Хладагент R32 содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 675. НЕ
выпускайте эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО
надевайте защитные перчатки и очки.
Предварительные условия: Перед заправкой хладагентом
обязательно выполните подсоединение и проверку (на
герметичность, с вакуумной осушкой) трубопроводов
хладагента.
1 Подсоедините баллон с хладагентом к сервисным
отверстиям запорных клапанов обоих трубопроводов
(жидкого и газообразного хладагентов).
2 Заправьте дополнительный объем хладагента.
3 Откройте запорные клапаны.
4.5.6 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта
1 Этикетка заполняется следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если в комплект поставки блока входит этикетка о
наличии вызывающих парниковый эффект
фторсодержащих газов на нескольких языках (см.
принадлежности), отделите этикетку на подходящем
языке и наклейте ее поверх этикетки a.
b Заводская заправка хладагентом: см. табличку с
наименованием блока
c Объем дополнительно заправленного хладагента
d Общее количество заправленного хладагента
e Выбросы парниковых газов для общего количества
заправленного хладагента в тоннах CO
2
-эквивалента
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В Европе выбросы парниковых газов для полной
заправки хладагента в системе (выражаются в тоннах
CO
2
-эквивалента) используются для определения
интервалов технического обслуживания.
Руководствуйтесь применимым законодательством.
Формула для расчета выбросов парниковых газов:
значение ПГП для хладагента × общая заправка
хладагента (кг) / 1000
2 Наклейте этикетку с внутренней стороны наружного
агрегата возле жидкостного и газового запорных вентилей.
4.6 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
