Daikin ARXP35L2V1B [5/16] Для снятия аксессуаров с наружного агрегата
![Daikin ARXP35L2V1B [5/16] Для снятия аксессуаров с наружного агрегата](/views2/1770502/page5/bg5.png)
2 Информация о блоке
Руководство по монтажу
5
(A)RXP20~35L2V1B + RXF20~35A2V1B
Серия сплит-систем с хладагентом R32
3P512025-2 – 2017.11
2 Информация о блоке
2.1 Наружный агрегат

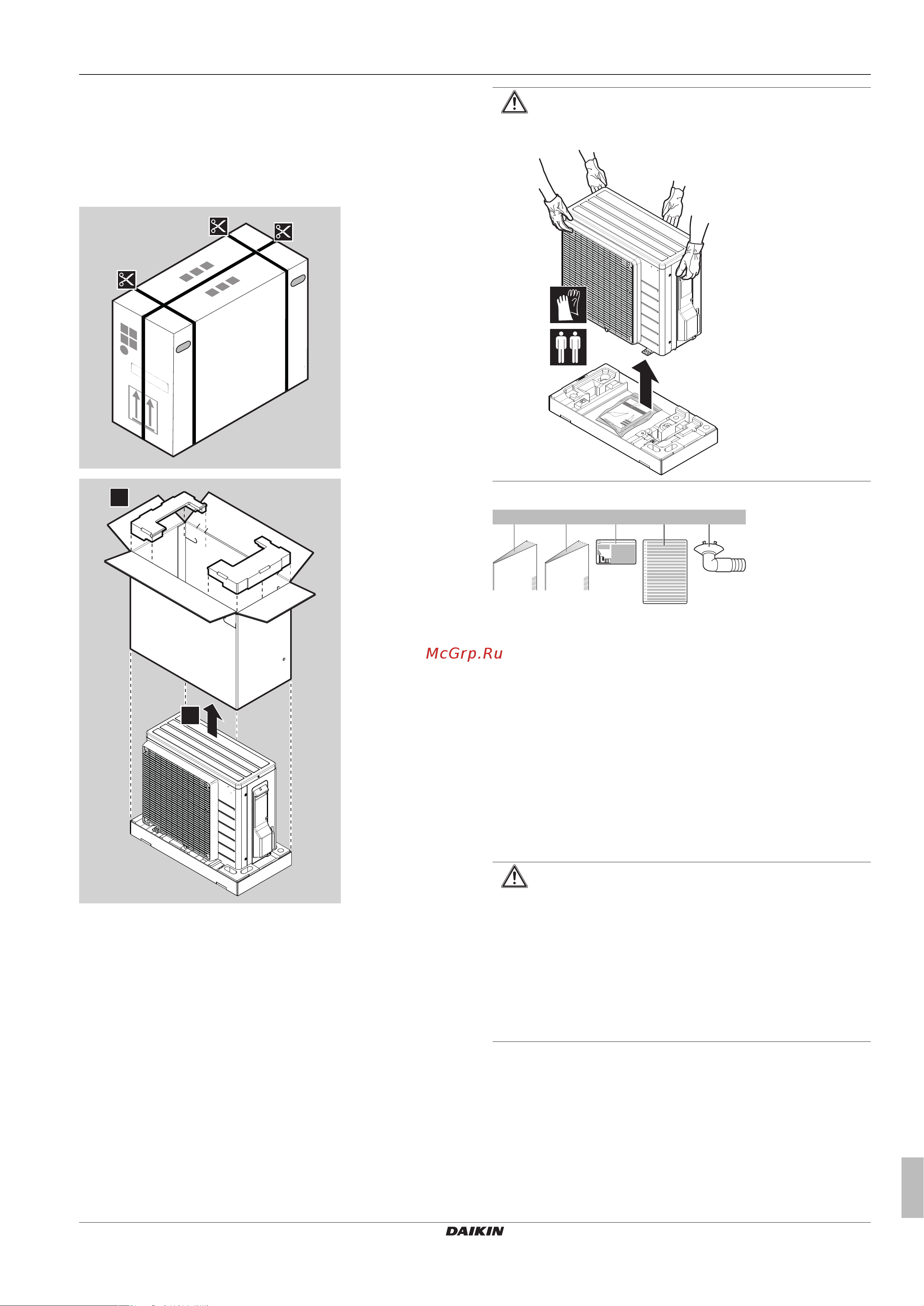

2.1.1 Чтобы распаковать наружный агрегат
1
2
2.1.2 Для снятия аксессуаров с наружного
агрегата
1 Поднимите наружный агрегат.
ПРЕДОСТЕРЕЖЕНИЕ
С наружным блоком следует обращаться только
следующим образом:
2 Снимите аксессуары внизу упаковки.
b ec d
1×
a
1× 1× 1× 1×
a Общая техника безопасности
b Руководство по монтажу наружного блока
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
e Сливная пробка (находится на дне упаковочной
коробки)
3 Подготовка
3.1 Как подготовить место
установки
ПРЕДОСТЕРЕЖЕНИЕ
▪ Проверьте, выдерживает ли место установки вес
блока. Неверно выполненный монтаж чреват
опасностью. По той же причине может возникать
вибрация или посторонний шум.
▪ Обеспечьте наличие свободного пространства для
обслуживания.
▪ Во избежание вибрации НЕЛЬЗЯ устанавливать
блок так, чтобы он соприкасался с потолком или
стенами.
▪ Место установки должно выбираться с учетом возможности
перемещения агрегата и обратной установки на место.
▪ Выберите такое место, где горячий или холодный воздух на
выходе из блока и издаваемый им шум НЕ будут беспокоить
окружающих.
▪ Вокруг агрегата должно быть достаточно свободного места
для обслуживания и циркуляции воздуха.
▪ Избегайте зон, в которых возможна утечка горючих газов или
веществ.
