4 Монтаж

Руководство по монтажу

(A)RXP20~35L2V1B + RXF20~35A2V1B

Серия сплит-систем с хладагентом R32

3P512025-2 – 2017.11

>250

>300

>100

(mm)

a Максимальная высота снежного покрова

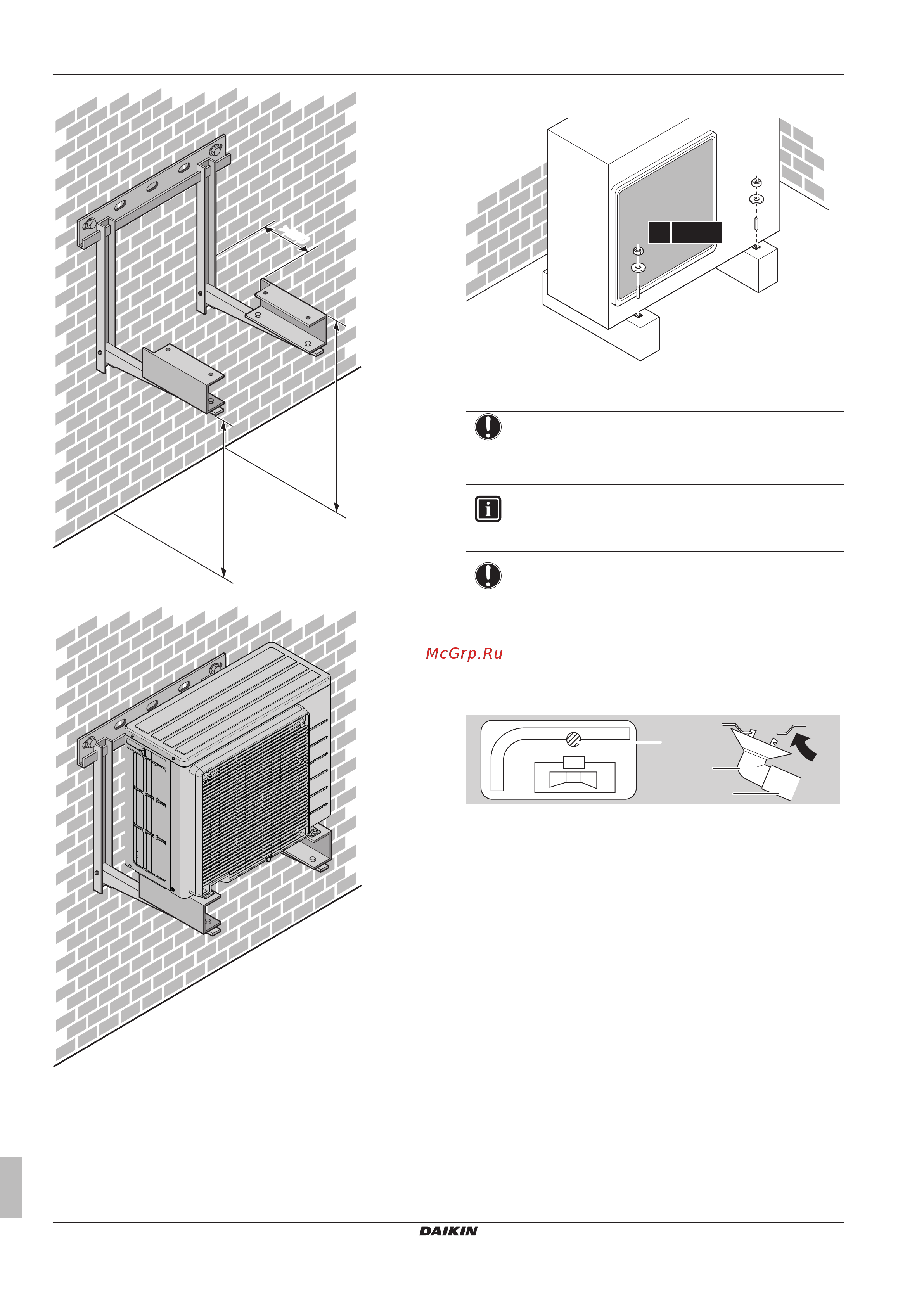

4.2.2 Установка наружного блока

4× M8/M10

4.2.3 Обустройство дренажа

ПРИМЕЧАНИЕ

Если блок эксплуатируется в условиях холодного

климата, необходимо принять меры ВО ИЗБЕЖАНИЕ

замерзания откачиваемого конденсата.

ИНФОРМАЦИЯ

По поводу информации о доступных опциях обратитесь

к своему дилеру.

ПРИМЕЧАНИЕ

Обеспечьте зазор под блоком не менее 300мм. Кроме

того, убедитесь в том, что блок расположен как

минимум на 100 мм выше предполагаемой

поверхности снежного покрова.

1 Используйте сливную пробку.

2 Используйте шланг Ø16 мм (приобретается по месту

установки).

a Сливное отверстие

b Нижняя рама

c Сливная пробка

d Шланг (приобретается по месту установки)

4.2.4 Чтобы избежать опрокидывания

наружного агрегата

В случае установки агрегата в местах, где сильный ветер может

наклонить его, необходимо предпринять следующие меры:

1 Подготовьте 2 кабеля, как показано на следующей

иллюстрации (приобретаются по месту установки).

2 Положите 2 кабеля на наружный блок.

3 Чтобы кабели не поцарапали краску, уложите между

кабелями и наружным блоком лист резины (приобретается

по месту установки).

4 Подсоедините концы кабелей. Затяните концы.
