7 Технические данные
Руководство по монтажу
15
(A)RXP20~35L2V1B + RXF20~35A2V1B
Серия сплит-систем с хладагентом R32
3P512025-2 – 2017.11
7 Технические данные
Подборка самых свежих технических данных размещена на региональном веб-сайте Daikin (в открытом доступе). Полные
технические данные в самой свежей редакции доступны через корпоративную сеть Daikin (требуется авторизация).
7.1 Электрическая схема

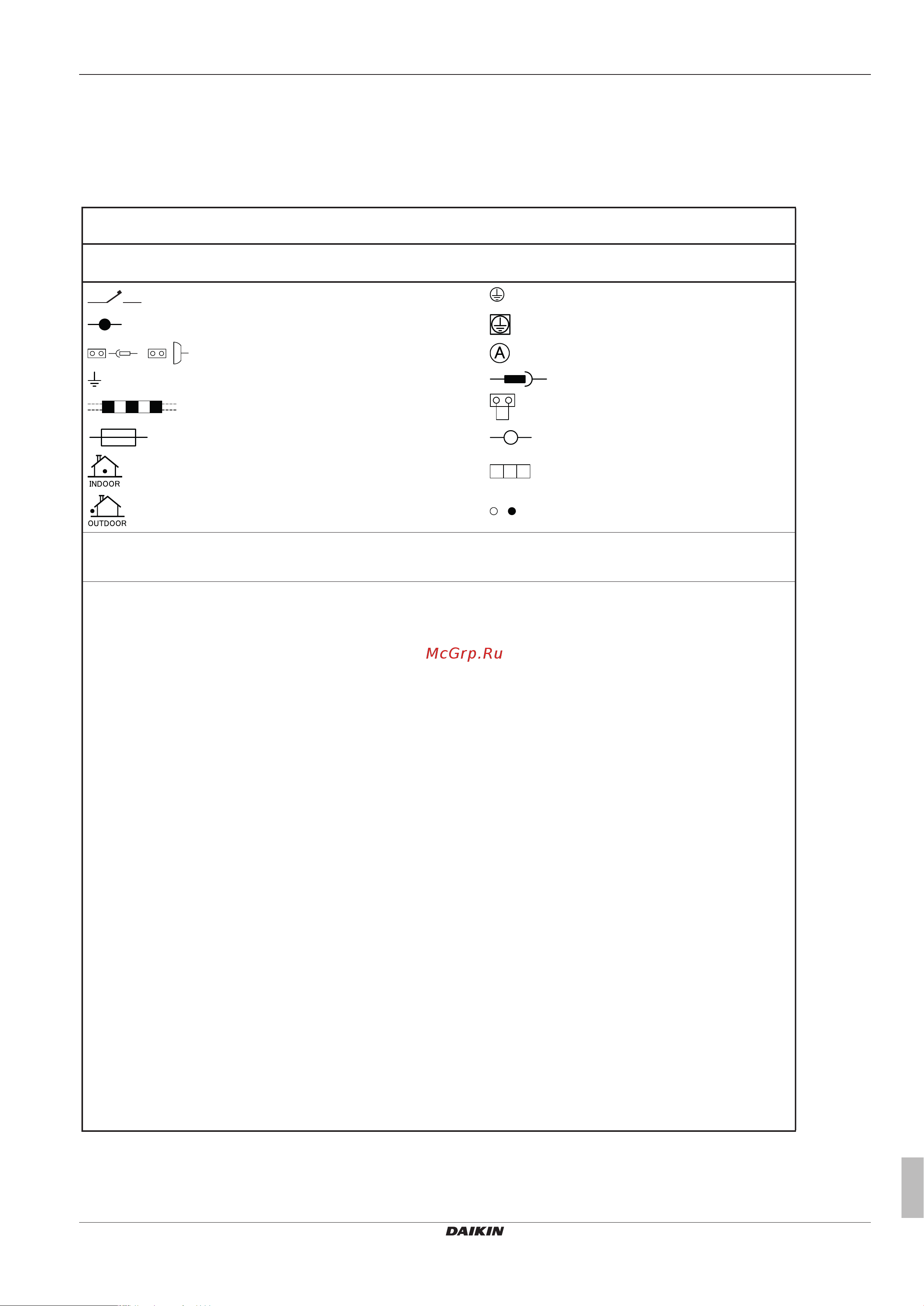

Унифицированные условные обозначения на электрической схеме
Применяемые детали и нумерация приведены на наклейке с электрической схемой, которая находится на блоке. Нумерация посредством упорядоченных
по возрастанию арабских цифр применяется для каждой детали. Вместо цифр в представленных ниже кодах деталей используются символы "*".
:АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ : ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ
:СОЕДИНЕНИЕ : ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ (ВИНТ)
,
:РАЗЪЕМ :
:ЗАЗЕМЛЕНИЕ :РАЗЪЕМ РЕЛЕ
: МЕСТНАЯ ПРОВОДКА :КОРОТКОЗАМКНУТЫЙ РАЗЪЕМ
:ПРЕДОХРАНИТЕЛЬ :КЛЕММА
:КОМНАТНЫЙ БЛОК :КЛЕММНАЯ КОЛОДКА
:НАРУЖНЫЙ БЛОК : ЗАЖИМ ПРОВОДОВ
BLK:ЧЕРНЫЙ GRN:ЗЕЛЕНЫЙ PNK:РОЗОВЫЙWHT :БЕЛЫЙ
BLU:СИНИЙGRY :СЕРЫЙPRP, PPL :ФИОЛЕТОВЫЙYLW :ЖЕЛТЫЙ
BRN:КОРИЧНЕВЫЙORG :ОРАНЖЕВЫЙRED :КРАСНЫЙ
A*P:ПЕЧАТНАЯ ПЛАТA PS:ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ
BS* :КНОПКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ,
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ
PTC* :ТЕРМИСТОР PTC
BZ, H*O :ЗУММЕР Q* :БИПОЛЯРНЫЙ ТРАНЗИСТОР С
ИЗОЛИРОВАННЫМ ЗАТВОРОМ (IGBT)
C* :КОНДЕНСАТОР Q*DI :УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ
AC*, CN*, E*, HA*, HE, HL*, HN*,
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A, K*R_*
:СОЕДИНЕНИЕ, РАЗЪЕM Q*L :УСТРОЙСТВО ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ
D*, V*D :ДИОД Q*M :ТЕРМОВЫКЛЮЧАТЕЛЬ
DB*:ДИОДНЫЙ МОСT R*:РЕЗИСТОР
DS*:DIP-ПЕРЕКЛЮЧАТЕЛЬ R*T :ТЕРМИСТОР
E*H:НАГРЕВАТЕЛЬ RC:ПРИЕМНИК
F*U, FU*
(ХАРАКТЕРИСТИКИ
ПРИВЕДЕНЫ НА ПЕЧАТНОЙ ПЛАТЕ
ВНУТРИ КОНКРЕТНОГО БЛОКА)
:ПРЕДОХРАНИТЕЛЬ S*C :КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
FG* :РАЗЪЕМ (ЗАЗЕМЛЕНИЕ РАМЫ) S*L :ПОПЛАВКОВОЕ РЕЛЕ УРОВНЯ
H* :ЖГУТ ЭЛЕКТРОПРОВОДКИ S*NPH:ДАТЧИК ДАВЛЕНИЯ (ВЫСОКОГО)
H*P, LED*, V*L :КОНТРОЛЬНАЯ ЛАМПА, СВЕТОДИОД S*NPL:ДАТЧИК ДАВЛЕНИЯ (НИЗКОГО)
HAP:СВЕТОДИОД (ЗЕЛЕНЫЙ ИНДИКАТОР ДИАГНОСТИКИ) S*PH, HPS* : РЕЛЕ ДАВЛЕНИЯ (ВЫСОКОГО)
HIGH VOLTAGE :ВЫСОКОЕ НАПРЯЖЕНИE S*PL:РЕЛЕ ДАВЛЕНИЯ (НИЗКОГО)
IES:ДАТЧИК УМНЫЙ ГЛАЗ S*T :ТЕРМОСТАТ
IPM* :ИНТЕЛЛЕКТУАЛЬНЫЙ МОДУЛЬ ПИТАНИЯ S*W, SW* :ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ
K*R, KCR, KFR, KHuR, K*M :ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ SA*, F1S :ИМПУЛЬСНЫЙ РАЗРЯДНИК
L:ПОД НАПРЯЖЕНИЕM SR*, WLU:ПРИЕМНИК СИГНАЛА
L* :ОБМОТКА SS* :СЕЛЕКТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
L*R:РЕАКТОP SHEET METAL :КРЕПЕЖНАЯ ПЛАСТИНА КЛЕММНОЙ
КОЛОДКИ
M* :ШАГОВЫЙ ДВИГАТЕЛЬ T*R:ТРАНСФОРМАТОР
M*C:ЭЛЕКТРОДВИГАТЕЛЬ КОМПРЕССОРА TC, TRC:ПЕРЕДАТЧИК
M*F:ДВИГАТЕЛЬ ВЕНТИЛЯТОРA V*, R*V :ВАРИСТОР
M*P:ДВИГАТЕЛЬ ДРЕНАЖНОГО НАСОСA V*R :ДИОДНЫЙ МОСТ
M*S:ДВИГАТЕЛЬ КАЧАЮЩЕЙСЯ ЗАСЛОНКИ WRC:БЕСПРОВОДНЫЙ ПУЛЬТ ДУ
MR*, MRCW*, MRM*, MRN* :ЭЛЕКТРОМАГНИТНОЕ РЕЛE X*:КЛЕММА
N:НЕЙТРАЛЬ X*M :КЛЕММНАЯ КОЛОДКА
n = *, N=* КОЛИЧЕСТВО ВИТКОВ НА ФЕРРИТОВОМ
СЕРДЕЧНИКЕ
Y*E:ЗМЕЕВИК ЭЛЕКТРОННОГО
ТЕРМОРЕГУЛИРУЮЩЕГО ВЕНТИЛЯ
PAM:АМПЛИТУДНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ Y*R, Y*S : ЗМЕЕВИК ОБРАТНОГО ЭЛЕКТРОМАГНИТНОГО
КЛАПАНА
PCB* :ПЕЧАТНАЯ ПЛАТA Z*C :ФЕРРИТОВЫЙ СЕРДЕЧНИК
PM* :БЛОК ПИТАНИЯ ZF, Z*F:ФИЛЬТР ДЛЯ ПОДАВЛЕНИЯ ПОМЕХ
ВЫПРЯМИТЕЛЬ
