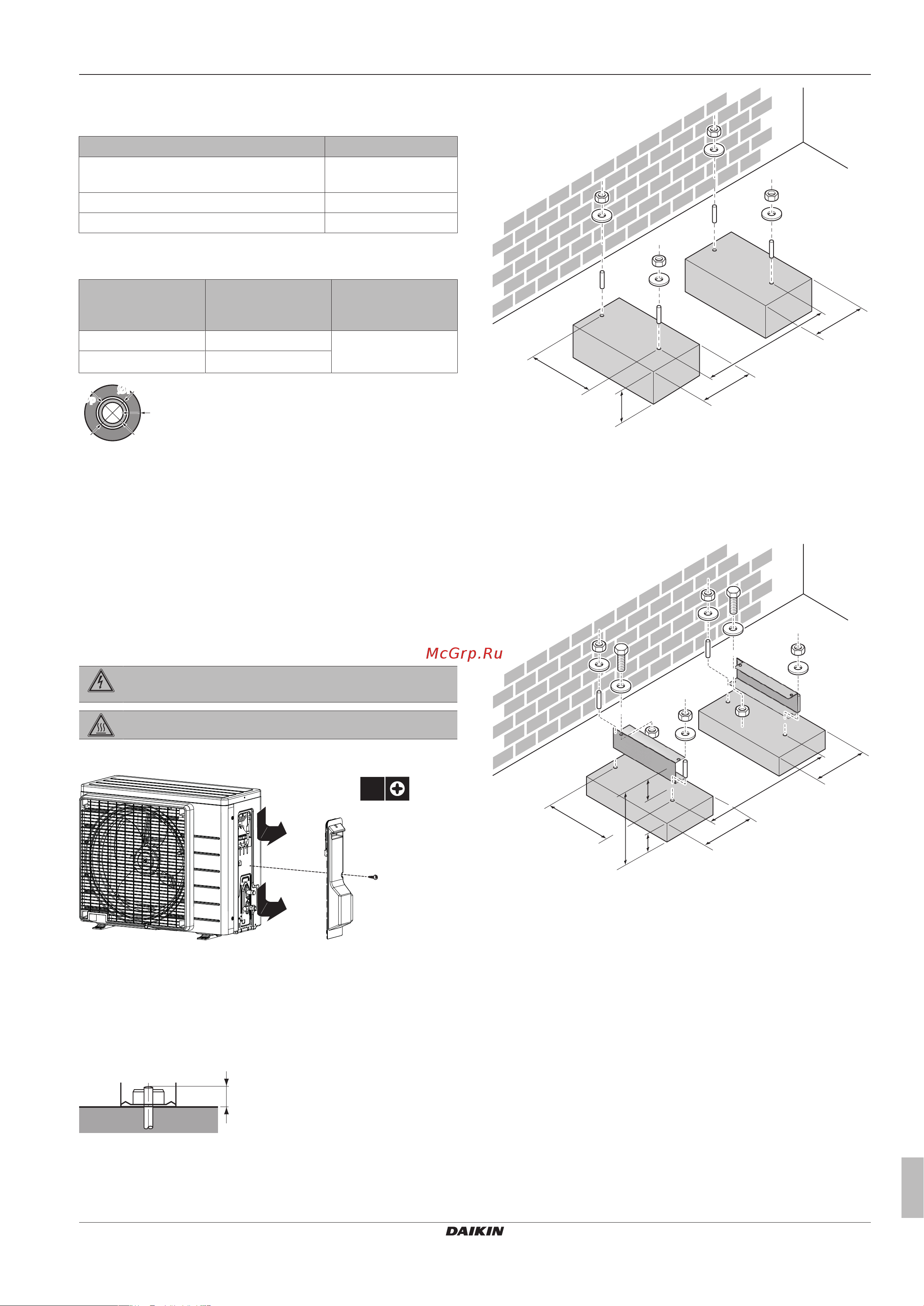

4 Монтаж
Руководство по монтажу
7
(A)RXP20~35L2V1B + RXF20~35A2V1B
Серия сплит-систем с хладагентом R32
3P512025-2 – 2017.11
3.2.2 Перепад высот трубопроводов
хладагента
Что? Расстояние
Предельно допустимая длина
трубопровода
15м
Минимальная длина трубопровода 1,5м
Предельно допустимый перепад высот 12м
3.2.3 Изоляция трубопровода хладагента
Наружный диаметр
трубы (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4 дюйма) 8~10мм ≥10мм
9,5мм (3/8 дюйма) 12~15мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
4 Монтаж
4.1 Открытие агрегата
4.1.1 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
1×
2
1
2
4.2 Монтаж наружного агрегата
4.2.1 Подготовка монтажной конструкции
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
20 mm
300
470
192
(mm)
192
>300
В любом случае под блоком должно оставаться не менее
300 мм свободного пространства. Кроме того, необходимо
проследить за тем, чтобы блок находился, как минимум, в
100 мм над расчетной поверхностью снежного покрова. Для
этого рекомендуется установить блок на подставку.
300
470
192
192
(mm)
>300
100
a
a Максимальная высота снежного покрова
Если блок монтируется с помощью стенных креплений,
рекомендуется установить блок следующим образом:
