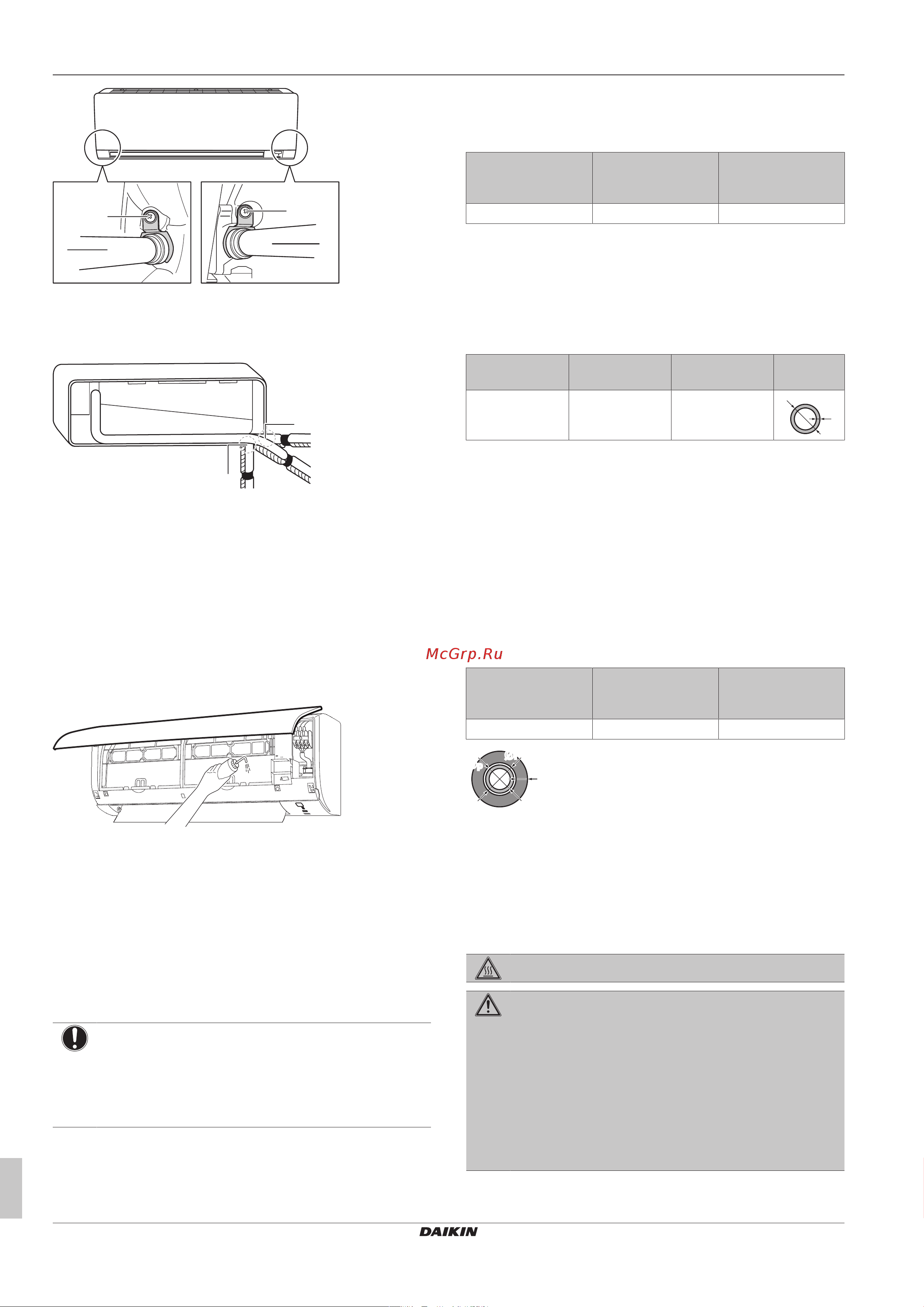

6 Монтаж трубопроводов
Руководство по монтажу
10
CTXF20~35C5V1B
Комнатные кондиционеры Daikin
3P519299-13V – 2020.08
a
b
a
b
a Крепежный винт для изоляции
b Сливной шланг
4 Прикрепите сливной шланг виниловой липкой лентой к
трубкам для хладагента снизу.
A
B
C
b
a
A Подсоединение трубопровода слева
B Подсоединение трубопровода слева сзади
C Подсоединение трубопровода слева снизу
a При подсоединении трубопровода слева снимите
крышку с этого отверстия
b При подсоединении трубопровода слева снизу
снимите крышку с этого отверстия
Проверка на протечки
1 Выньте воздушные фильтры.
2 Постепенно заливая примерно 1 литр воды в сливной
поддон, проверьте его на протечку.
6 Монтаж трубопроводов
6.1 Подготовка трубопровода
хладагента
6.1.1 Требования к трубопроводам
хладагента
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.
Диаметр труб для трубопроводов хладагента
Диаметр трубок должен совпадать с диаметром соединений с
наружными блоками:
Класс Трубопровод
жидкого
хладагента L1
Трубопровод
газообразного
хладагента L1
20~35 Ø6,4 Ø9,5
Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4
дюйма)
Отожженная
медь (O)
≥0,8мм
t
Ø
(a)
В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке) могут
потребоваться трубки с повышенной толщиной стенок.
6.1.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Наружный диаметр
трубки (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4") 8~10мм ≥10мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
6.2 Соединение труб трубопровода
хладагента
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
ПРЕДУПРЕЖДЕНИЕ
▪ Пользуйтесь только хладагентом R32. Другие
вещества могут вызвать взрывы и несчастные
случаи.
▪ Хладагент R32 содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 675. НЕ
выпускайте эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО
надевайте защитные перчатки и очки.
