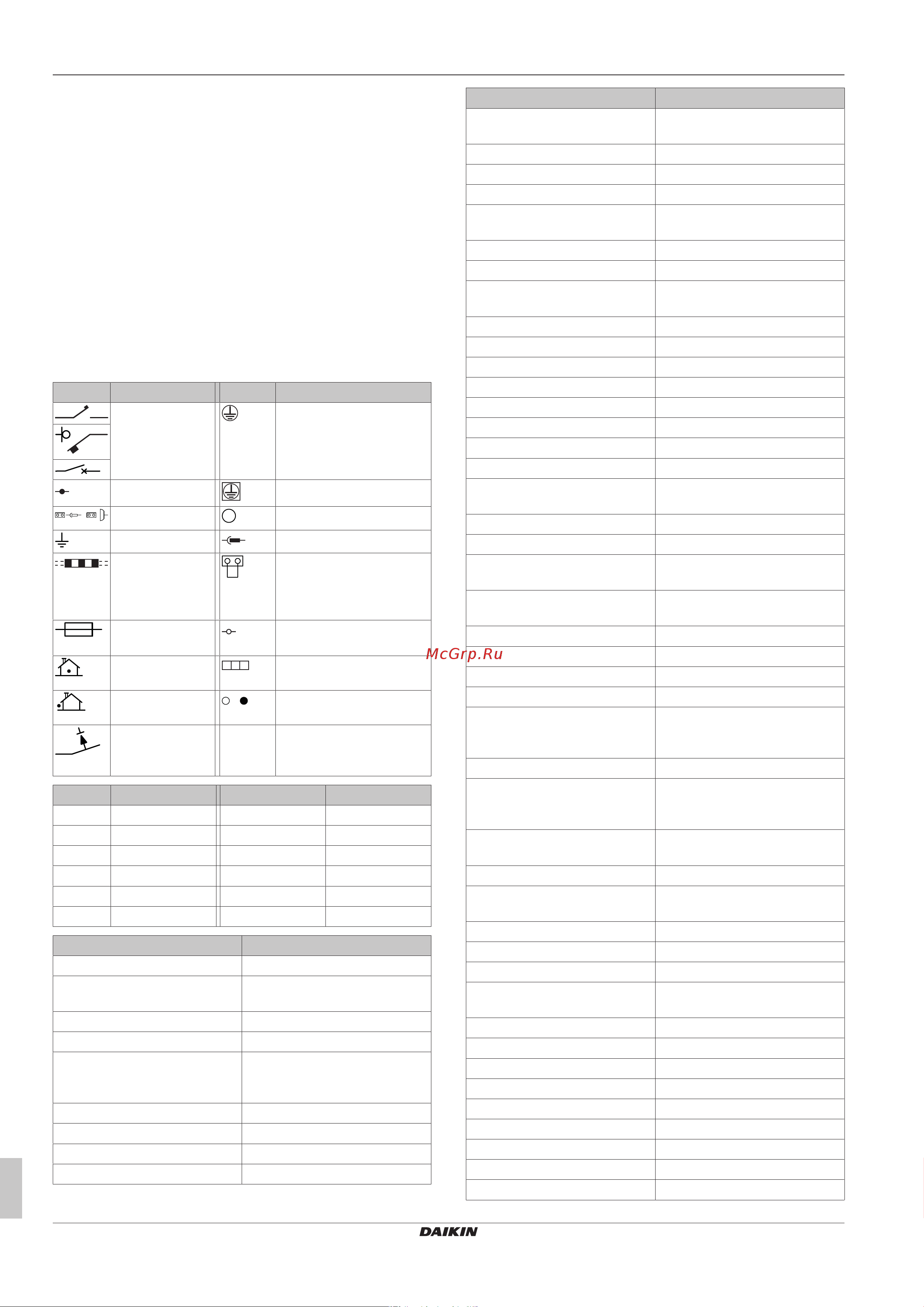

12 Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).
12.1 Схема электропроводки
12.1.1 Унифицированные обозначения на
электрических схемах
Применяемые детали и нумерацию см. в электрических схемах
блоков. Детали нумеруются арабскими цифрами в порядке по
возрастанию, каждая деталь представлена в приведенном ниже
обзоре символом «*» в номере детали.
Значок Значение Значок Значение
Размыкатель
цепи
Защитное заземление
Соединение Заземление (винт)
,
Разъем
A
Выпрямитель
Заземление Релейный разъем
Электропроводк
а по месту
установки
оборудования
Короткозамыкающийся
разъем
Плавкий
предохранитель
Клемма
INDOOR
Внутренний блок Клеммная колодка
OUTDOOR
Наружный блок Зажим проводов
Устройство под
остаточным
током
Значок Цвет Значок Цвет
BLK Черный ORG Оранжевый
BLU Синий PNK Розовый
BRN Коричневый PRP, PPL Фиолетовый
GRN Зеленый RED Красный
GRY Серый WHT Белый
YLW Желтый
Значок Значение
A*P Печатная плата
BS* Кнопка ВКЛ/ВЫКЛ, рабочий
выключатель
BZ, H*O Зуммер
C* Конденсатор
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*, NE
Соединение, разъем
D*, V*D Диод
DB* Диодный мост
DS* DIP-переключатель
E*H Нагреватель
Значок Значение
FU*, F*U, (характеристики см.
на плате внутри блока)
Плавкий предохранитель
FG* Разъем (заземление рамы)
H* Жгут электропроводки
H*P, LED*, V*L Контрольная лампа, светодиод
HAP Светодиод (индикатор –
зеленый)
HIGH VOLTAGE Высокое напряжение
IES Датчик «Умный глаз»
IPM* Интеллектуальный блок
питания
K*R, KCR, KFR, KHuR, K*M Магнитное реле
L Фаза
L* Змеевик
L*R Реактор
M* Шаговый электромотор
M*C Электромотор компрессора
M*F Электромотор вентилятора
M*P Электромотор сливного насоса
M*S Электромотор перемещения
заслонок
MR*, MRCW*, MRM*, MRN* Магнитное реле
N Нейтраль
n=*, N=* Кол-во проходов через
ферритовый сердечник
PAM Амплитудно-импульсная
модуляция
PCB* Печатная плата
PM* Блок питания
PS Импульсный источник питания
PTC* Термистор PTC
Q* Биполярный транзистор с
изолированным затвором
(IGBT)
Q*C Размыкатель цепи
Q*DI, KLM Автоматический выключатель
защиты от замыкания на
землю
Q*L Устройство защиты от
перегрузки
Q*M Термовыключатель
Q*R Устройство под остаточным
током
R* Резистор
R*T Термистор
RC Приемное устройство
S*C Ограничительный
выключатель
S*L Поплавковое реле уровня
S*NG Датчик утечки хладагента
S*NPH Датчик давления (высокого)
S*NPL Датчик давления (низкого)
S*PH, HPS* Реле давления (высокого)
S*PL Реле давления (низкого)
S*T Термостат
S*RH Датчик влажности
S*W, SW* Рабочий выключатель
