Daikin CTXF25C5V1B [8/20] Монтаж агрегата
![Daikin CTXF25C5V1B [8/20] Монтаж агрегата](/views2/1770880/page8/bg8.png)

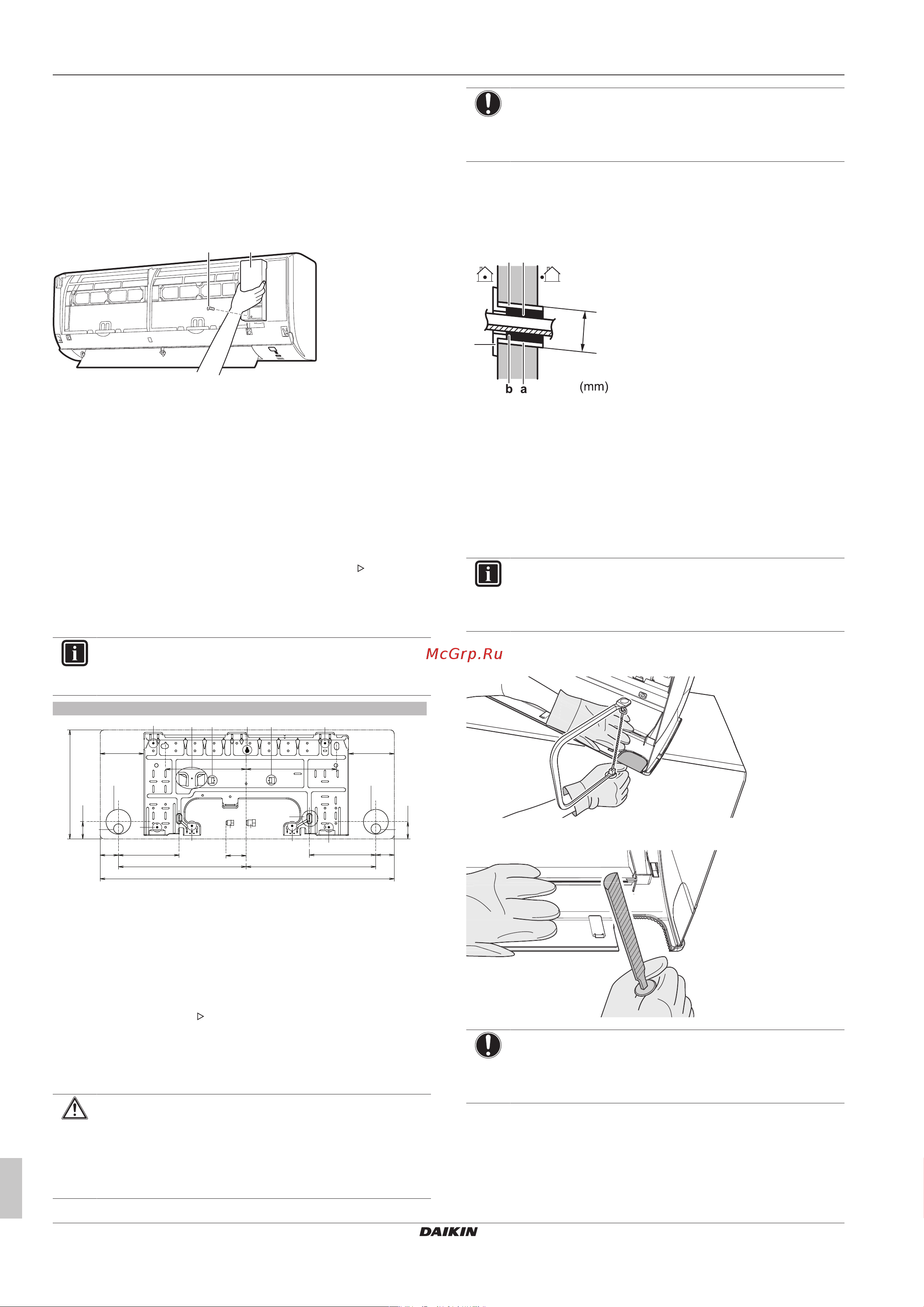

5 Монтаж агрегата
Руководство по монтажу
8
CTXF20~35C5V1B
Комнатные кондиционеры Daikin
3P519299-13V – 2020.08
5 Чтобы установить крышку на место, сначала зацепите
нижний язычок за распределительную коробку, а затем
надвиньте крышку на 2 верхних язычка.
5.2.6 Чтобы открыть сервисную крышку
1 Выверните 1 винт из сервисной крышки.
2 Снимите сервисную крышку с блока, потянув за нее в
горизонтальном направлении.
a b
a Винт сервисной крышки
b Сервисная крышка
5.3 Монтаж внутреннего агрегата
5.3.1 Установка монтажной пластины
1 Монтажная пластина устанавливается временно.
2 Выровните монтажную пластину.
3 С помощью рулетки наметьте на стене точки сверления по
центру. Совместите конец рулетки со значком « ».
4 Завершите установку креплением монтажной пластины к
стене винтами M4×25L (приобретаются по месту
установки).
ИНФОРМАЦИЯ
Крышку, снятую с отверстия под трубопровод, можно
положить на хранение в карман монтажной пластины.
337
770
A
285
44.5
170
48
48
44.5
116.5
117
337
50
213 237
170
A
d
e
(mm)
a
a
f
h g
a
a
b
a
c
a
c
a
d
e
A
A Монтажная пластина для оборудования классов
20~35
a Рекомендуемые точки крепления монтажной
пластины
b Карман для крышки отверстия под трубопровод
c Выступы для размещения спиртового уровня
d Сквозное отверстие в стене Ø65мм
e Положение сливного отверстия
f Положение конца рулетки, совмещенного со со
значком « »
g Конец трубопровода газообразного хладагента
h Конец трубопровода жидкого хладагента
5.3.2 Чтобы просверлить отверстие в стене
ПРЕДОСТЕРЕЖЕНИЕ
Если стена имеет металлическую раму или пластину,
используйте в сквозном отверстии заделываемую в
стену трубу и настенную крышку во избежание
перегрева, поражения электрическим током или
возгорания.
ПРИМЕЧАНИЕ
Загерметизируйте зазоры вокруг трубопроводов
уплотняющим материалом (приобретается по месту
монтажа) во избежание протечек воды.
1 Просверлите в стене сквозное отверстие диаметром 65мм
с уклоном вниз наружу.
2 Вставьте в отверстие заделываемую в стену трубку.
3 Вставьте в трубку настенную крышку.
Ø65
a
b
c
a Заделываемая в стену трубка
b Шпатлевка
c Заглушка отверстия в стене
4 По окончании прокладки трубопровода хладагента,
проводки и сливного трубопровода ОБЯЗАТЕЛЬНО
заполните зазор шпатлевкой.
5.3.3 Чтобы снять крышку отверстия под
трубопровод
ИНФОРМАЦИЯ
Чтобы подсоединить трубопровод справа, справа
снизу, слева или слева снизу, НЕОБХОДИМО снять
крышку отверстия под трубопровод.
1 Срежьте лобзиком крышку отверстия под трубопровод с
внутренней стороны передней решетки.
2 Уберите со среза заусенцы полукруглым напильником.
ПРИМЕЧАНИЕ
Во избежание повреждения передней решетки НЕ
пользуйтесь кусачками, снимая крышку с отверстия под
трубопровод.
5.3.4 Обустройство дренажа
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
