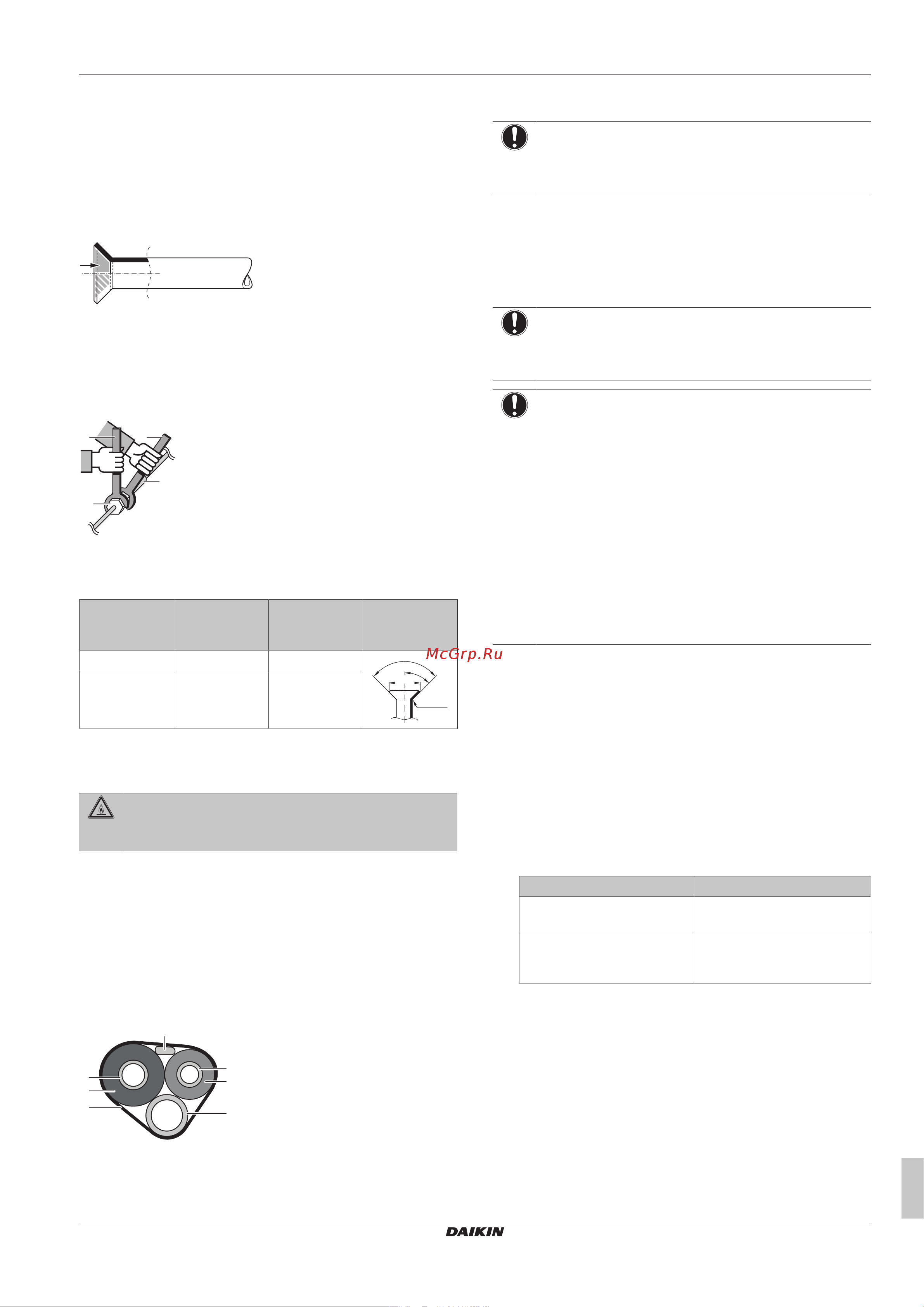

6 Монтаж трубопроводов
Руководство по монтажу
11
CTXF20~35C5V1B
Комнатные кондиционеры Daikin
3P519299-13V – 2020.08
6.2.1 Указания по подсоединению
трубопроводов хладагента
При подсоединении труб необходимо соблюдать следующие
правила:
▪ При затяжке накидной гайки нанесите на внутреннюю
поверхность развальцованной части трубы эфирное или
полиэфирное масло. Приступая к затяжке накидной гайки,
наживите ее, сделав 3 - 4 оборота рукой.
▪ Ослабляя накидные гайки, ОБЯЗАТЕЛЬНО пользуйтесь сразу
двумя гаечными ключами.
▪ При соединении труб для затяжки накидных гаек ВСЕГДА
пользуйтесь одновременно обычным гаечным и
динамометрическим ключами. Это предотвратит повреждение
гаек и возникновение утечек.
a
b
c
d
a Динамометрический ключ
b Гаечный ключ
c Соединение труб
d Накидная гайка
Размер труб
(мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø9,5 33~39 12,8~13,2
6.2.2 Соединение трубопровода хладагента с
внутренним агрегатом
ПРЕДУПРЕЖДЕНИЕ: СЛАБО
ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
▪ Длина трубопровода. Трубопровод хладагента должен быть
как можно короче.
▪ Трубопровод хладагента подсоединяется к блоку с помощью
соединений с накидными гайками.
▪ Необходимо обеспечить защиту трубопроводов от
физического повреждения.
▪ Изоляция трубопровода хладагента, соединительного кабеля
и сливного шланга внутреннего блока выполняется в
следующем порядке:
c
a
b
f
d
g
e
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Соединительный кабель
d Трубопровод жидкого хладагента
e Изоляция трубопровода жидкого хладагента
f Отделочная лента
g Сливной шланг
ПРИМЕЧАНИЕ
Проверьте, полностью ли заизолирован трубопровод
хладагента. Любые открытые трубы подвержены
образованию конденсата.
6.3 Проверка трубопровода
хладагента
6.3.1 Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление
блока (см. параметр PS High на паспортной табличке
блока).
ПРИМЕЧАНИЕ
ВСЕГДА используйте только рекомендованный
пузырящийся состав от своего оптового поставщика.
НИКОГДА не используйте мыльную воду:
▪ Мыльная вода может вызвать растрескивание
компонентов, таких как накидные гайки или
колпачки запорных вентилей.
▪ Мыльная вода может содержать соли,
поглощающие влагу, которая замерзнет, когда
трубопровод остынет.
▪ Мыльная вода содержит аммиак, который может
вызвать коррозию вальцовочных соединений
(между латунной накидной гайкой и медной
развальцованной трубкой).
1 Заправьте систему азотом до давления не менее 200 кПа
(2 бар). Для выявления незначительных утечек
рекомендуется довести давление до 3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
6.3.2 Проведение вакуумной сушки
1 Вакуумируйте систему до тех пор, пока давление в
коллекторе не составит −0,1МПа (−1бар).
2 Оставив систему в покое на 4-5минут, проверьте давление:
Если давление… то…
Не меняется В системе отсутствует влага.
Операция завершена.
Повышается В системе присутствует
влага. Переходите к
следующему действию.
3 Откачивайте из системы воздух, как минимум, в течение
2 часов до тех пор, пока в трубопроводе не установится
контрольное давление −0,1МПа (−1бар).
4 После выключения насоса проверяйте давление, как
минимум, в течение 1часа.
5 Если необходимая глубина вакуума НЕ была достигнута
или вакуум НЕ удерживался в течение 1 часа, сделайте
следующее:
▪ Проверьте на герметичность еще раз.
▪ Проведите еще раз вакуумную осушку.
