11
РЕЛЕ HOOK-UP И WAIT UP
В цепи связи между этими выводами не должно быть LC- и RC-фильтров, а сопротивление цепи не
должно превышать 1,5 Ом.
При включенном зажигании на выводе приема сигналов управления реле постоянно должно
быть +12 В.
Не допускается подключать реле к цепи, в которой при работе двигателя
напряжение +12 В на выводе приема сигналов управления реле или "корпус" на
выводе "земляной" шины питания реле будут временно пропадать.
Элемент системы автомобиля, цепь которого блокируется, необходимо подключать к выводу 30
дистанционно управляемого реле.
Дистанционно управляемые реле HOOK'BM и WAIT'A рассчитаны на блокировку
цепей с током не более 20 А. Для блокировки цепей с большим током необходимо
использовать дополнительное реле.

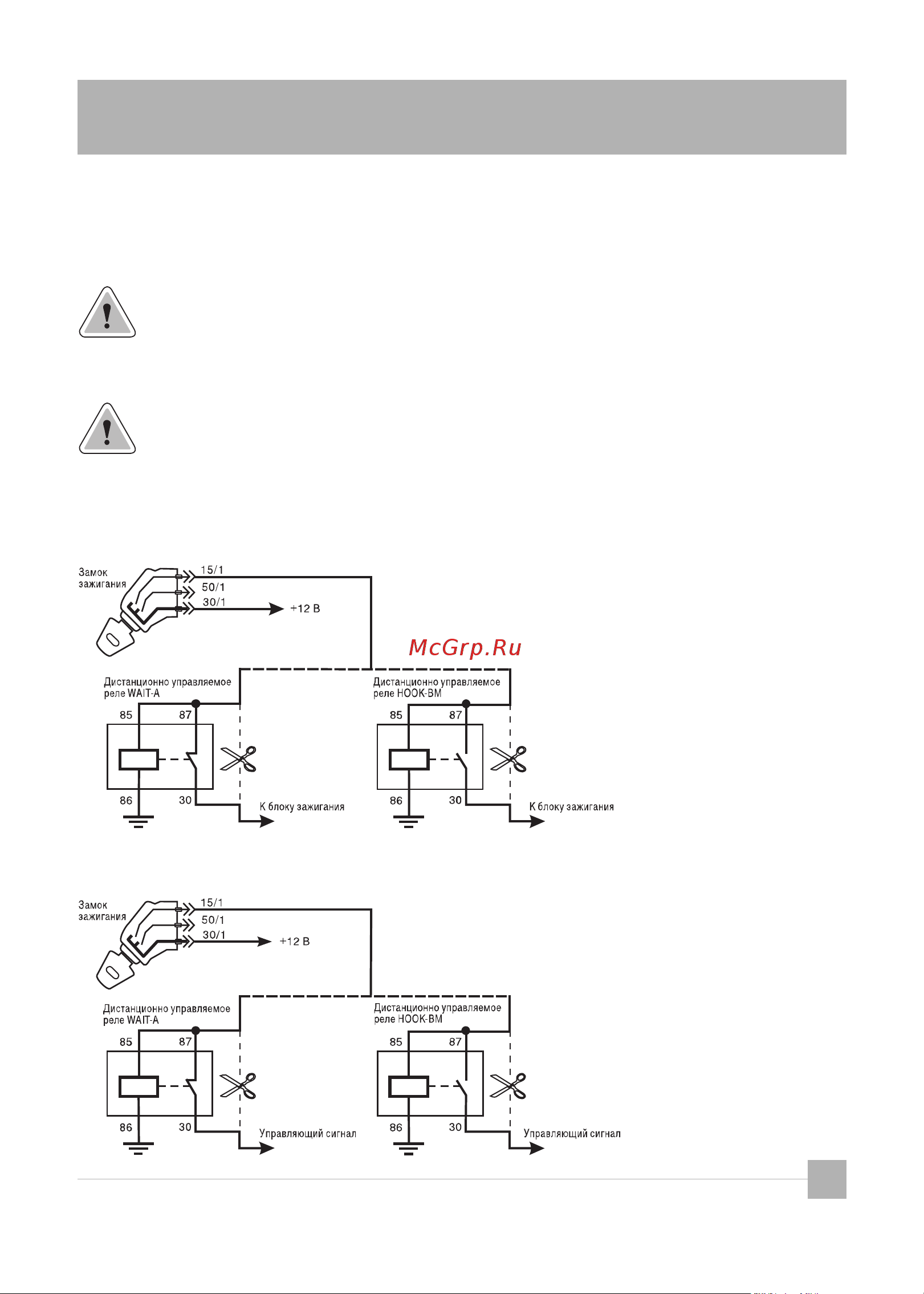

Примеры подключения реле WAIT-A и HOOK-BM
Блокировка зажигания
Блокировка цепей, коммутирующих питание
