13
Передатчик пейджера
Передатчик пейджера подключается к контакту 9 разъема X1 блока управления системы (провод
9 разъема жгута). Во время передачи сообщения на выходе 9 формируется управляющий сигнал
"минус". В момент, когда передатчик не активен, на выходе 9 сигнал отсутствует. При
использовании трехзонного пейджера производства компании "Альтоника" типы передаваемых
сообщений могут быть выбраны и установлены в настройках системы. При использовании
пейджеров производства других фирм соответствующие параметры должны быть выключены (см.
раздел "ПРОГРАММИРОВАНИЕ СИСТЕМЫ").
Во время работы пейджера система не контролирует датчики №1 и №2. Контроль возобновляется
через 2 с после выключения передатчика пейджера.
Совместимость с системой BLACK BUG Plus
При одновременной установке на автомобиль системы R-412/R-412W и противоугонной системы
BLACK BUG Plus в настройках системы R-412/R-412W необходимо включить режим совместимости
с BLACK BUG Plus.
На автомобиль устанавливаются реле HOOK-UP или реле WAIT UP из комплектов систем BLACK
BUG PLUS и R-412/R-412W.

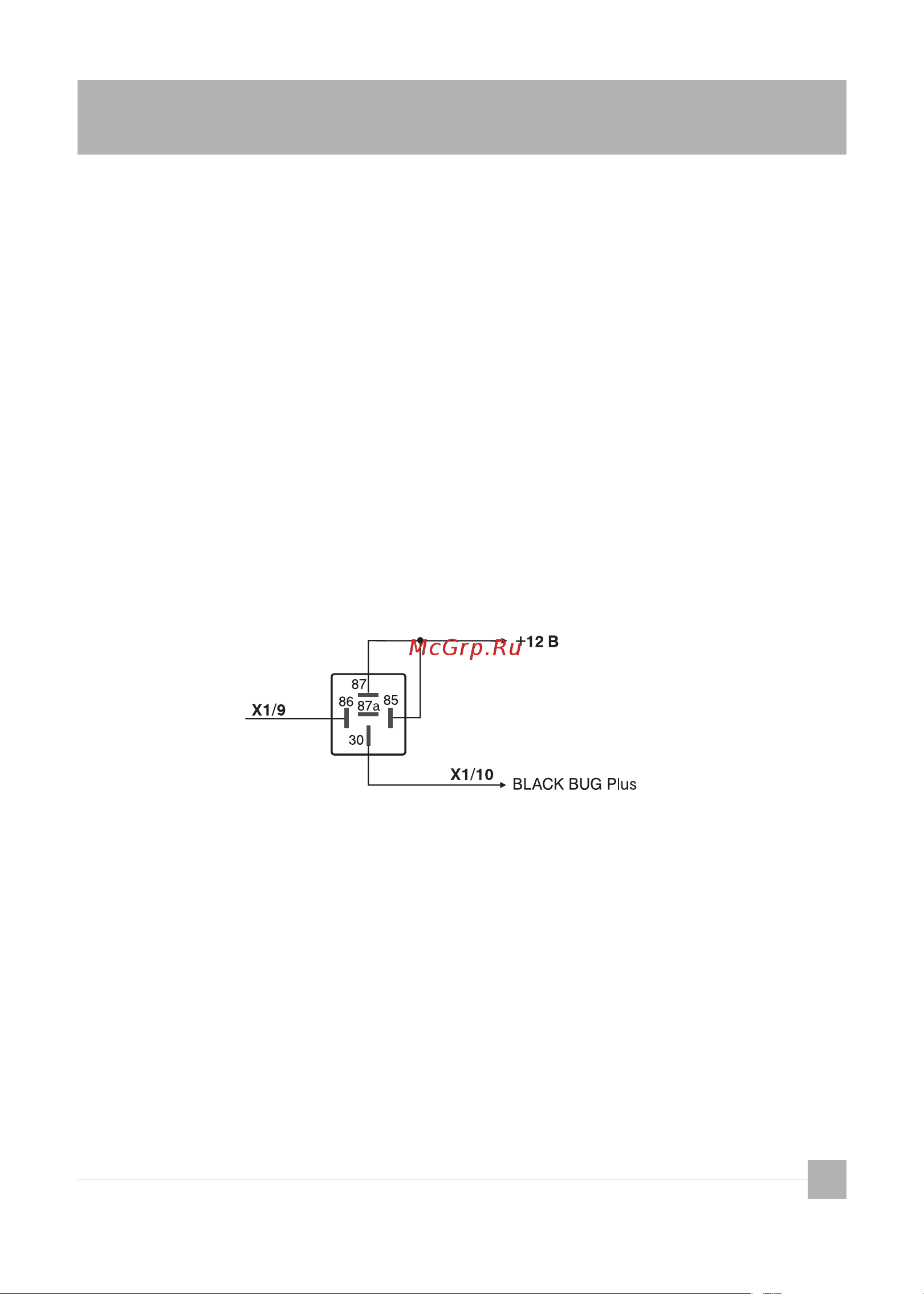

Для перевода BLACK BUG Plus в режим блокировки после выхода системы R-412/R-412W в режим
тревоги рекомендуется выполнить соединение по следующей схеме:
Блокировка будет включаться всякий раз при появлении управляющего сигнала на выводе 9.
Поскольку вывод 9 разъема X1 блока управления системы R-412/R-412W является выходом
управления пейджером, то необходимо учесть, что кроме сигнала тревоги управляющими
являются также сигналы о включении/выключении охраны, выходе в режим предупреждения и
сигнал контроля радиоканала пейджера.
Поэтому, для корректной совместной работы обеих систем, в настройках системы R-412/
R-412W должны быть отключены параметры "Разрешить режим контроля радиоканала пейджера",
"Разрешить передачу на пейджер сообщения о выходе в режим предупреждения" и "Разрешить
передачу на пейджер сообщения о включении/выключении охраны" (см. раздел
"ПРОГРАММИРОВАНИЕ СИСТЕМЫ").
