12
REEF NET R-412/R-412W Рекомендации по установке
РЕЛЕ HOOK-UP И WAIT UP
Программирование реле
После установки системы и реле на автомобиль необходимо произвести запись кода системы в
память реле. Для этого:
■ Выключите охрану.
■ Выключите иммобилайзер.
■ Включите зажигание на 5 с, не заводя двигатель. Код системы будет записан в
память реле.
■ Заведите двигатель и убедитесь в правильном функционировании реле.
После того, как код системы записан в реле, запись другого кода в реле невозможна. При
добавлении каждого нового дистанционно управляемого реле процедуру записи кода системы
необходимо повторять.

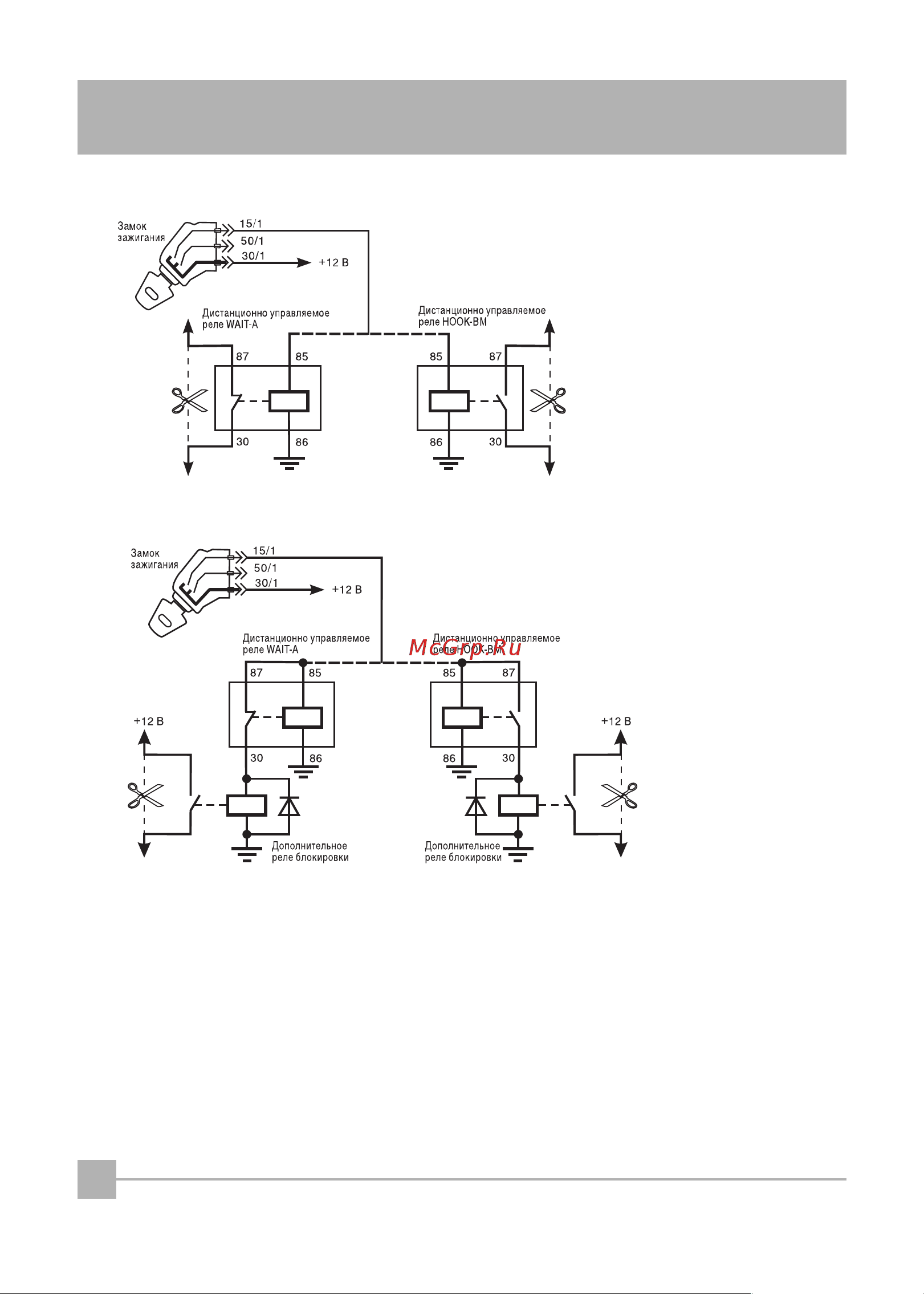

Блокировка гальванически развязанных цепей
Блокировка цепей с большим током
