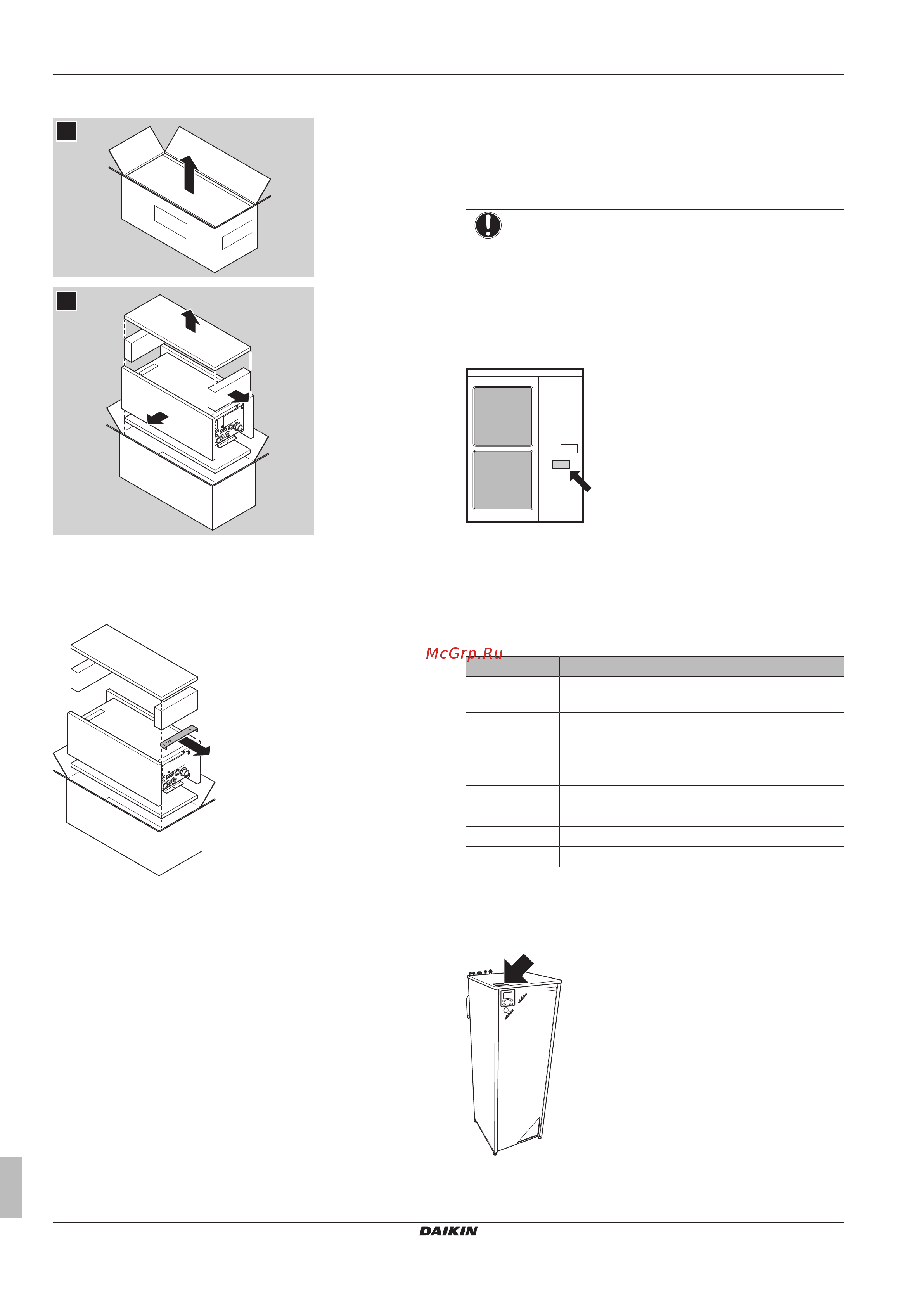

4 Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
10
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – низкотемпературный раздельный
4P449976-1B – 2018.02
3.4.1 Распаковка резервного нагревателя
1
2
3.4.2 Снятие принадлежностей с резервного
нагревателя
1 Снимите стенной кронштейн с блока.
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Обозначение наружного агрегата
▪ Обозначение внутреннего агрегата
▪ Обозначение резервного нагревателя (если применимо)
▪ Совместное использование наружного и внутренних агрегатов
▪ Совместное использование наружного агрегата и
дополнительного оборудования
▪ Совместное использование внутреннего агрегата и
дополнительного оборудования
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
▪ ERLQ: Содержит компоненты (изоляция, нагреватель
поддона, …) для предотвращения обледенения в зонах с
низкой окружающей температурой и высокой влажностью.
▪ ERHQ: НЕ содержит эти компоненты.
Пример: ERLQ011CAW1
Код Объяснение
ER Европейский тепловой насос наружного
агрегата сплит-системы
L H=низкая температура воды – окружающая
зона: 0~–10°C
L=низкая температура воды – окружающая
зона: –10~–20°C
Q Хладагент R410A
011 Класс производительности
CA Модельный ряд
W1 Электропитание
4.2.2 Идентификационная табличка:
Внутренний блок
Местоположение
Содержание
- Daikin altherma низкотемпературный 1
- Ehvh11 16s26cbv 1
- Erhq011 014 016ba erlq011 014 016ca 1
- Применению для 1
- Раздельный 1
- Руководство по 1
- Установщика 1
- Информация о блоке 8 2
- Информация о документации 7 2
- Информация об агрегатах и дополнительном оборудовании 10 2
- Монтаж 33 2
- Общая техника безопасности 4 2
- Подготовка 25 2
- Руководство по применению 13 2
