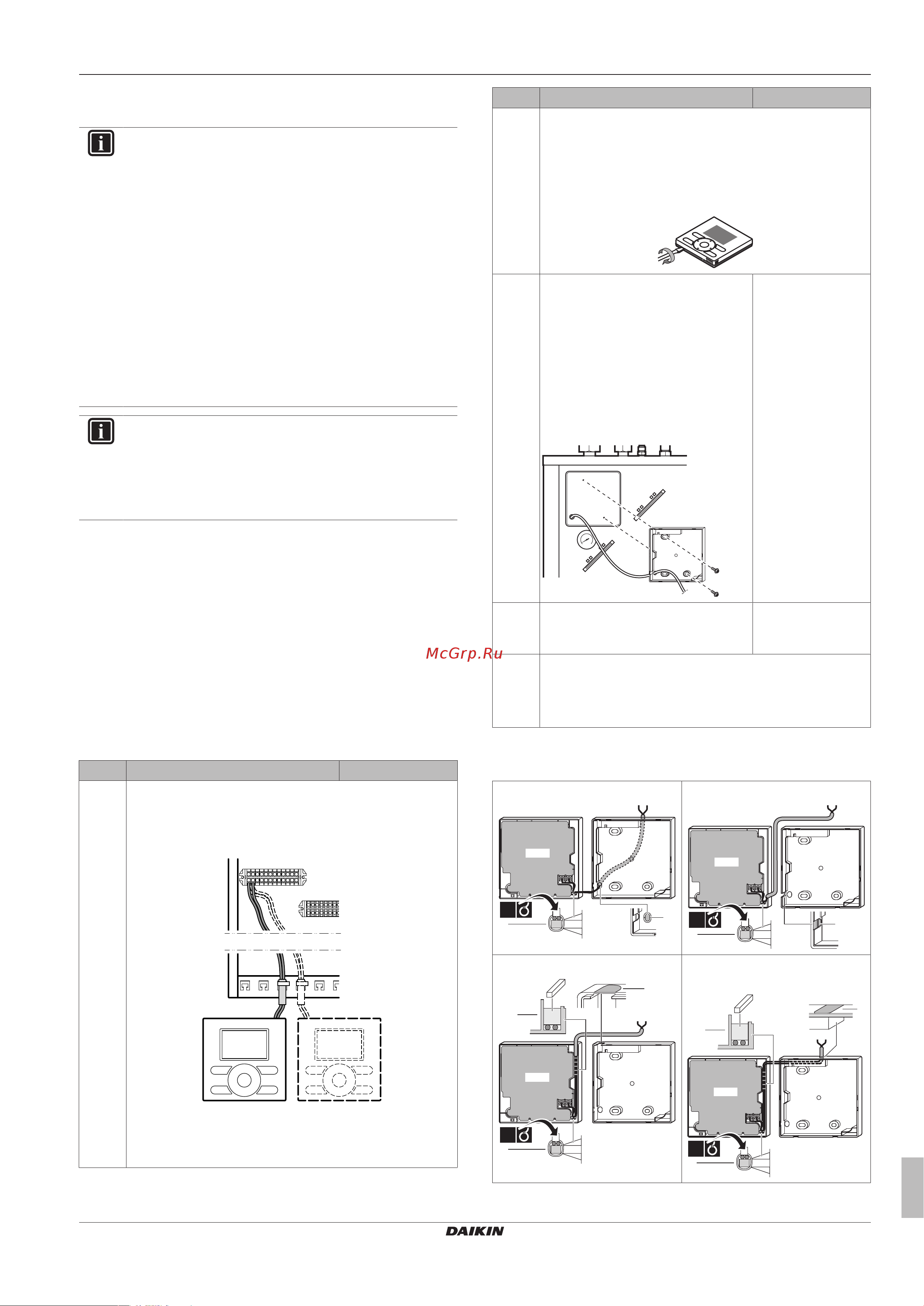

![Daikin ERLQ016CAW1 [51/120] Монтаж](/views2/1771375/page51/bg33.png)
7 Монтаж
Руководство по применению для установщика
51
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – низкотемпературный раздельный
4P449976-1B – 2018.02
2 Зафиксируйте кабели с помощью кабельных стяжек на
креплениях стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным
энергосбережением подсоедините X6Y к X6YB.
Потребность в отдельном источнике электропитания по
обычному тарифу для внутреннего агрегата (b)
X2M/30+31 зависит от типа источника электропитания
по льготному тарифу.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если подача электропитания с предпочтительным
энергосбережением прерывается в активном
режиме ИЛИ
▪ если не допускается потребление энергии
внутренним агрегатом при подаче электропитания с
предпочтительным энергосбережением в активном
режиме.
ИНФОРМАЦИЯ
Контакт источника электропитания по льготному
тарифу подсоединяется к тем же клеммам (X5M/3+4),
что и предохранительный термостат. Система
содержать ИЛИ источник электропитания по льготному
тарифу, ИЛИ предохранительный термостат.
7.10.10 Подключение интерфейса
пользователя
▪ Если используется 1 интерфейс пользователя, он может
устанавливаться на внутреннем агрегате (для управления
рядом с внутренним агрегатом) или в помещении (когда
используется как комнатный термостат).
▪ Если используются 2 интерфейса пользователя, 1 из них
можно установить на внутреннем агрегате (для управления
рядом с внутренним агрегатом) + 1 в помещении
(используется как комнатный термостат).
Процедура незначительно отличается в зависимости от места
установки интерфейса пользователя.
# На внутреннем агрегате В помещении
1 Подсоедините кабель интерфейса пользователя к
внутреннему агрегату.
Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
X2M
X5M
A2P A2P
21
a b
a Основной интерфейс пользователя
(a)
b Дополнительный интерфейс пользователя
# На внутреннем агрегате В помещении
2 Вставьте отвертку в пазы на нижней стороне
интерфейса пользователя и осторожно отделите
лицевую плату от настенной панели.
Печатная плата монтируется на лицевой плате
интерфейса пользователя. Следите, чтобы НЕ
повредить ее.
3 Используйте 2 винта из пакета с
принадлежностями, чтобы
прикрепить настенную панель
интерфейса пользователя к
листовому металлу блока.
Будьте внимательны, чтобы НЕ
деформировать форму задней
стороны интерфейса пользователя
из-за перезатяжки крепежных
винтов.
Прикрепите
настенную панель
интерфейса
пользователя к
стене.
4 Подсоедините, как показано на
рис. 4A.
Подсоедините, как
показано на рис.
4A, 4B, 4C или 4D.
5 Установите лицевую плату обратно на настенной
панели.
При креплении лицевой платы к агрегату следите,
чтобы НЕ зажать проводку.
(a) Основной интерфейс пользователя требуется для
работы, но должен заказываться отдельно
(обязательная опция).
4A Подсоединение сзади
b
a
PCB
1×
4B Подсоединение слева
a
PCB
b
1×
4C Подсоединение сверху
a
b
PCB
b
1×
4D Подсоединение сверху по
центру
a
PCB
b
b
1×
