5 Руководство по применению
Руководство по применению для установщика
17
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – низкотемпературный раздельный
4P449976-1B – 2018.02

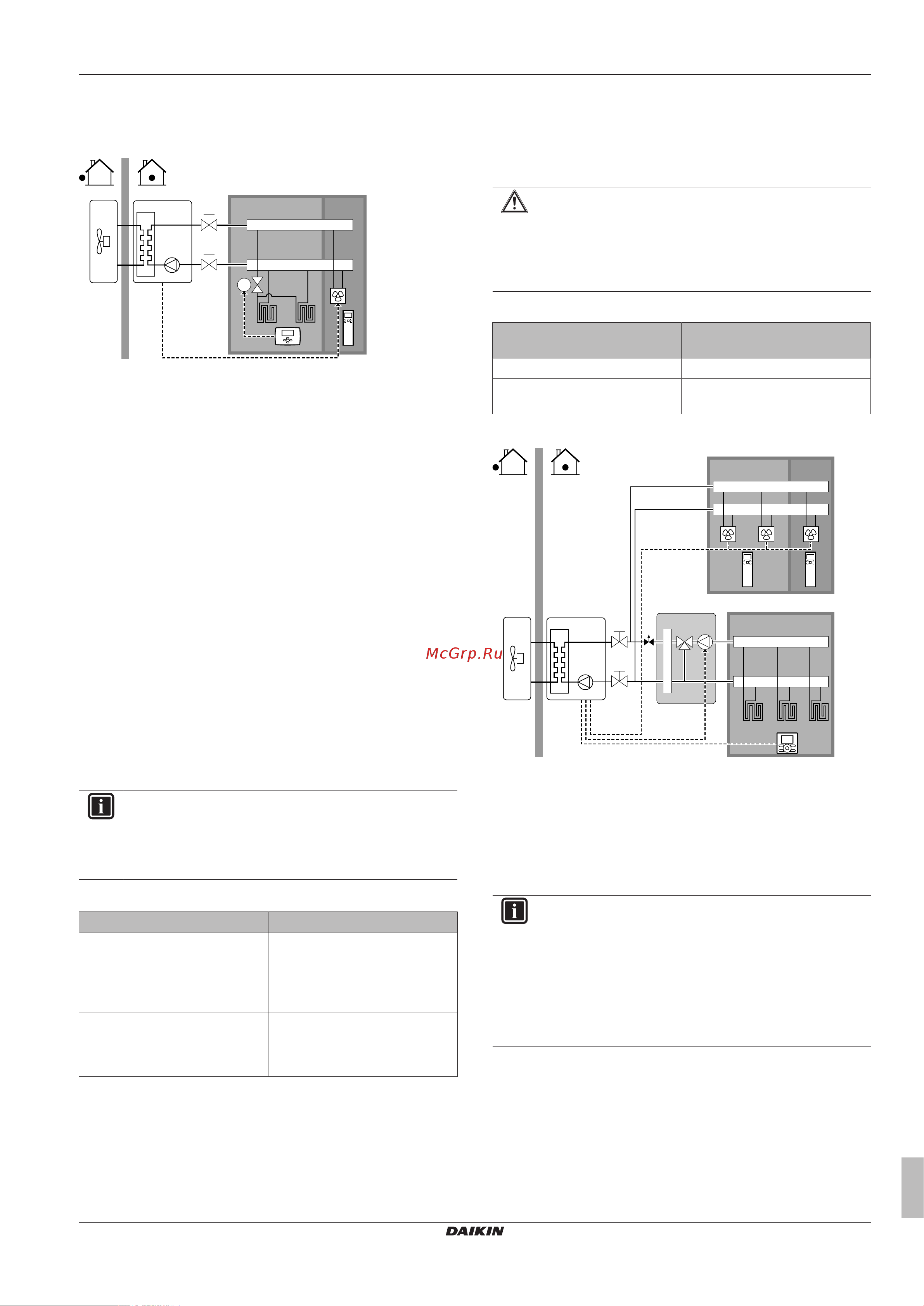

Комбинация: Подогрев полов + Конвекторы
теплового насоса
Настройка
b
B C
A
a
M1
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний термостат помещения
b Пульт дистанционного управления конвекторов
тепловогонасоса
Для каждого помещения с конвекторами теплового насоса:
конвекторы теплового насоса непосредственно соединены с
внутренним агрегатом.
Для каждого помещения с нагревом полов: до системы
нагрева полов устанавливается запорный клапан
(приобретаются на месте). Он предотвращает подачу горячей
воды при отсутствии запроса на нагрев помещения.
Для каждого помещения с конвекторами теплового насоса:
нужная температура в помещении устанавливается через
пульт дистанционного управления конвекторов
тепловогонасоса.
Для каждого помещения с подогревом полов: нужная
температура в помещении устанавливается через внешний
термостат помещения (проводной или беспроводной).
Режим работы в помещении определяется интерфейсом
пользователя, подключенным к внутреннему агрегату.
Помните, что режим работы каждого внешнего термостата
помещения и пульта дистанционного управления конвекторов
теплового насоса устанавливается в соответствии с
внутренним агрегатом.
ИНФОРМАЦИЯ
Для повышения комфорта и производительности Daikin
рекомендует установить дополнительный комплект
клапанов EKVKHPC на каждом конвекторе
тепловогонасоса.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
#: [A.2.1.7]
Код: [C-07]
0 (Контроль LWT): управление
блоком определяется на
основе температуры воды на
выходе.
Число зон температуры воды:
#: [A.2.1.8]
Код: [7-02]
0 (1 зона LWT): основная
5.2.3 Несколько помещений –две зоны
температуры воды на выходе
Если нагревательные приборы, выбранные для каждого
помещения, рассчитаны на разную температуру воды на
выходе, можно использовать разные зоны температуры воды на
выходе (не более 2).
В данном документе:
Основная зона — это зона с наименьшей расчетной
температурой
Дополнительная зона — это зона с наибольшей расчетной
температурой
ПРЕДОСТЕРЕЖЕНИЕ
При наличии более чем одной зоны воды на выходе
необходимо ВСЕГДА устанавливать станцию
смесительного клапана в главной зоне, чтобы снизить
(при нагреве) температуру воды на выходе при запросе
в дополнительной зоне.
Типичный пример:
Помещение (зона) Нагревательные приборы:
расчетная температура
Гостиная (основная зона) Нагрев полов: 35°C
Спальные помещения
(дополнительная зона)
Конвекторы тепловогонасоса:
45°C
Настройка
B
A
a a
C
E
D
b
c
d
A Дополнительная зона температуры воды на выходе
B Помещение 1
C Помещение 2
D Главная зона температуры воды на выходе
E Помещение 3
a Пульт дистанционного управления конвекторов
тепловогонасоса
b Интерфейс пользователя
c Станция смесительного клапана
d Вентиль регулировки давления
ИНФОРМАЦИЯ
Вентиль регулировки давления должен быть
установлен перед станцией смесительного клапана.
Это необходимо для того, чтобы обеспечить
правильный баланс расхода воды между основной
температурной зоной выходящей воды и
дополнительной температурной зоной выходящей
воды в зависимости от требуемой емкости воды в
обеих температурных зонах.
Для основной зоны:
Станция смесительного клапана устанавливается до
подогрева полов.
Насос станции смесительного клапана управляется
сигналом ВКЛ/ВЫКЛ внутреннего агрегата (X2M/5 и X2M/7;
нормально закрытый выход запорного вентиля).
Температура в помещении контролируется интерфейсом
пользователя, который используется как комнатный
термостат.
