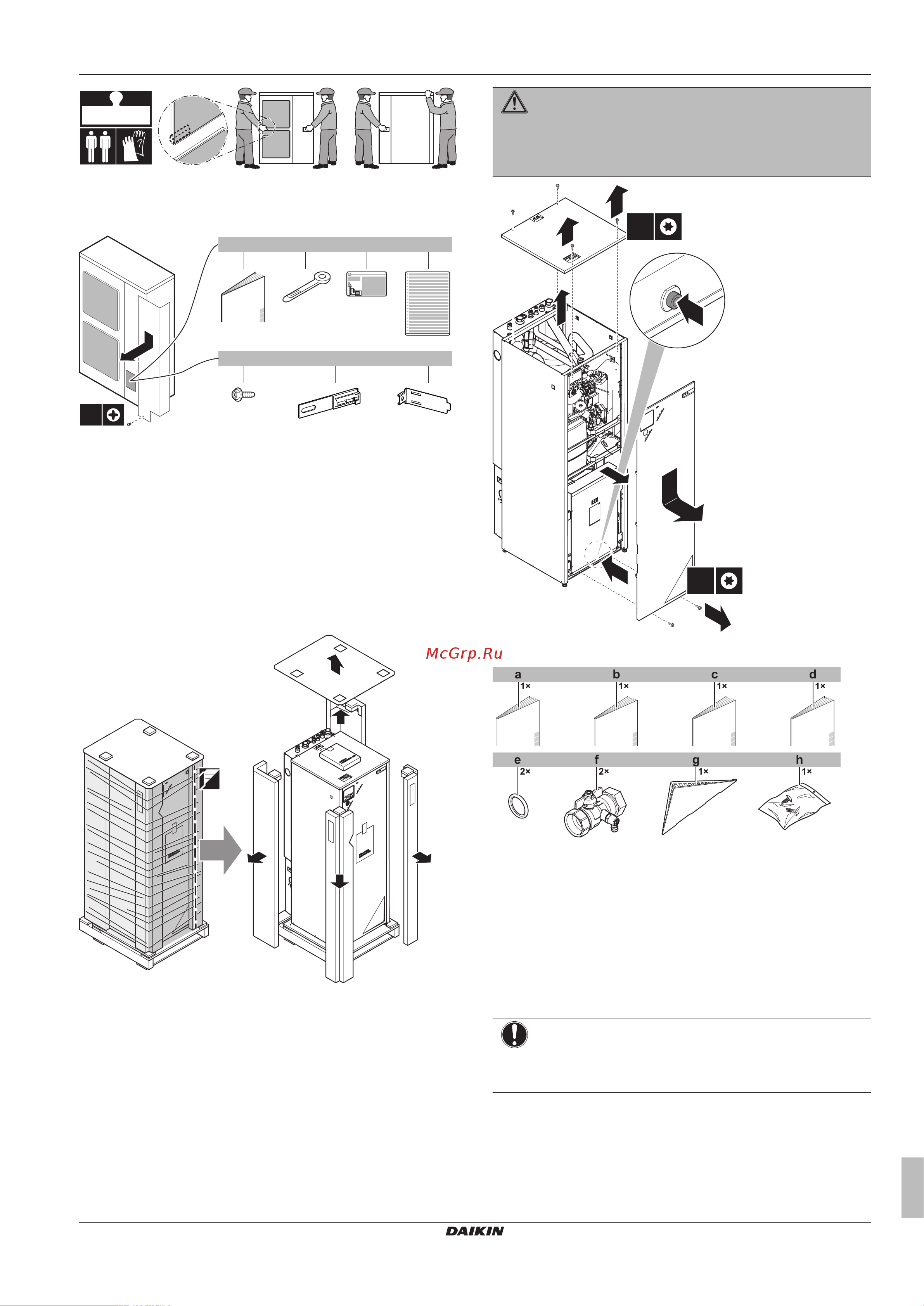

3.2.3 Для снятия аксессуаров с наружного
агрегата
1×
2
1
a
1×
c
1×
b
2×
d
1×
e
1×
f
1×
g
1×
a Руководство по монтажу наружного агрегата
b Кабельная стяжка
c Ярлык о наличии фторсодержащих парниковых газов
d Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
e Винт (только для ERLQ)
f Пластина для крепления термистора (запасная) (только
для ERLQ)
g Крепление термистора (только для ERLQ)
3.3 Внутренний блок
3.3.1 Чтобы распаковать внутренний агрегат
3.3.2 Снятие аксессуаров с внутреннего
блока
1 Выверните винты вверху блока.
2 Снимите верхнюю панель.
3 Выверните винты на передней панели блока.
4 Нажмите на кнопку в нижней части передней панели.
5 Снимите переднюю панель.
ПРЕДУПРЕЖДЕНИЕ: Острые края
Удерживайте переднюю панель за верхнюю часть, а не
за нижнюю. Будьте осторожны, возможно повреждение
пальцев острыми кромками в нижней части передней
панели.
a~e+h
g
f
5
4
1
2
3
4
4×
2×
6 Снимите аксессуары.
1×
1× 1× 1× 1×
2× 1×2×
a b c d
f ge
h
a Общие правила техники безопасности
b Приложение для дополнительного оборудования
c Руководство по монтажу внутреннего агрегата
d Инструкция по эксплуатации
e Уплотнительное кольцо для запорного клапана
f Запорный клапан
g Крышка интерфейса пользователя
h 2 винта для крепления интерфейса пользователя.
7 Установите верхнюю и переднюю панели.
3.4 Резервный нагреватель
ПРИМЕЧАНИЕ
Резервный нагреватель является опцией, которую
можно использовать только в сочетании с внутренними
агрегатами EHBH_CBV и EHVH_S_CBV.
