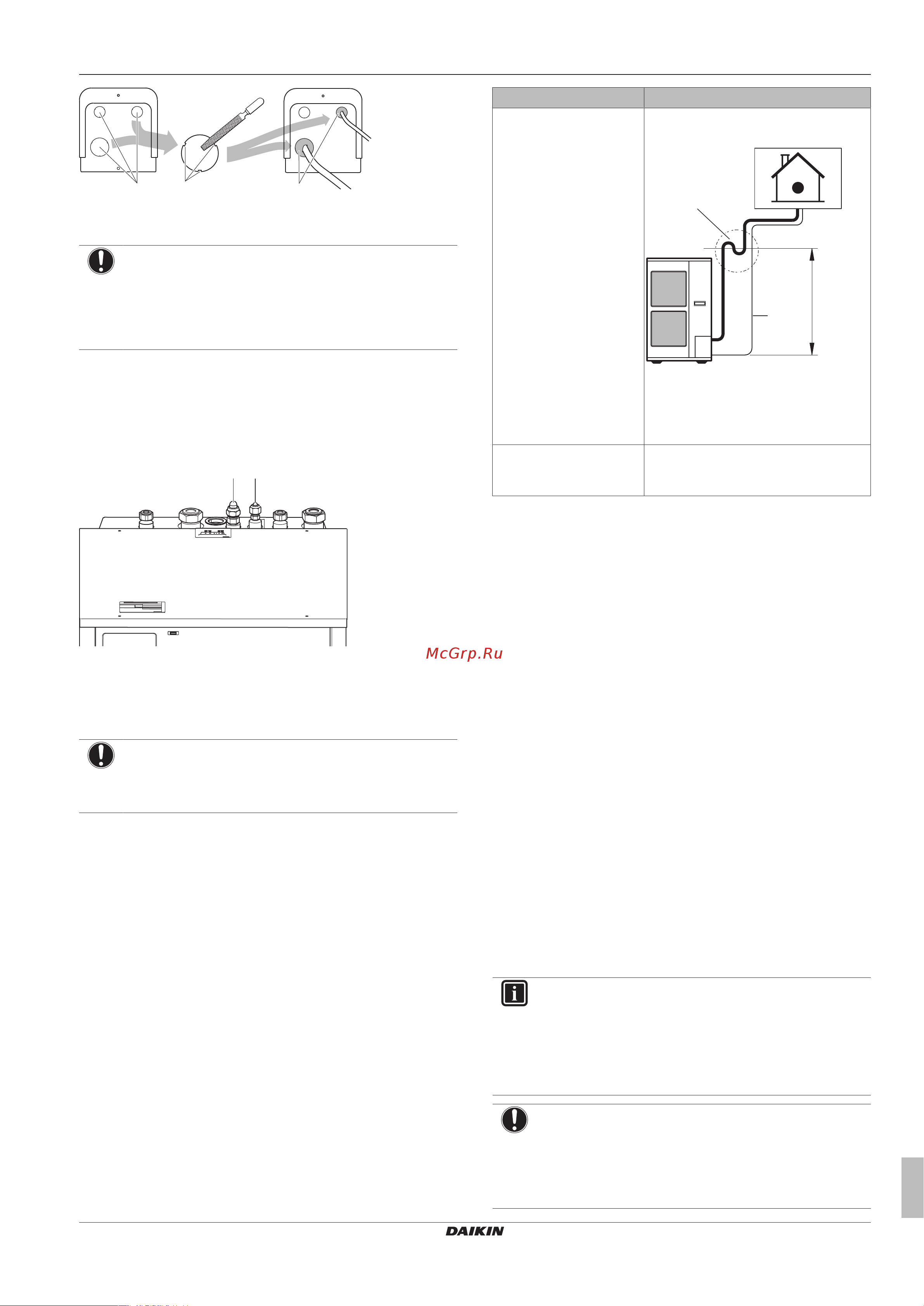

Daikin ERLQ016CAW1 [41/120] Монтаж
![Daikin ERLQ016CAW1 [41/120] Монтаж](/views2/1771375/page41/bg29.png)
7 Монтаж
Руководство по применению для установщика
41
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – низкотемпературный раздельный
4P449976-1B – 2018.02
b
c
a
a Выбивное отверстие
b Заусенец
c Герметик и т.п.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
7.6.9 Соединение трубопровода хладагента
с внутренним агрегатом
1 Подсоедините жидкостный запорный клапан наружного
агрегата к соединению жидкого хладагента внутреннего
агрегата.
b a
a Соединение жидкого хладагента
b Соединение газообразного хладагента
2 Подсоедините газовый запорный клапан наружного
агрегата к соединению газообразного хладагента
внутреннего агрегата.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента
между внутренним и наружным агрегатом в
воздуховоде либо оборачивать его наружной обмоткой.
7.6.10 Как определить, есть ли
необходимость в установке масляных
ловушек?
Возврат масла в компрессор наружного блока может вызвать
эффект гидравлического сжатия с нарушением циркуляции
масла. Этого можно избежать путем оснастки направленного
вверх трубопровода газообразного хладагента масляными
ловушками.
Если… то…
Внутренний блок
установлен выше
наружного
Установите масляную ловушку через
каждые 10м (разности высот).
a
b
10 m
a Направленный вверх трубопровод
газообразного хладагента с масляной
ловушкой
b Трубопровод жидкого хладагента
Наружный блок
установлен выше
внутреннего
Масляные ловушки НЕ нужны.
7.7 Проверка трубопровода
хладагента
7.7.1 Проверка трубопровода хладагента
Трубопроводы хладагента внутри наружного блока проходят
заводскую проверку на герметичность. Проверять нужно только
трубопроводы хладагента, проложенные снаружи наружного
блока.
Приступая к проверке трубопроводов хладагента
Убедитесь в том, что трубопроводы подсоединены к наружному
и внутреннему блокам.
Типовая последовательность действий
Проверка трубопроводов хладагента, как правило,
подразделяется на следующие этапы:
1 Проверка трубопроводов хладагента на герметичность.
2 Вакуумная осушка для полного удаления влаги, воздуха и
азота из трубопроводов хладагента.
Если существует вероятность присутствия влаги в
трубопроводе хладагента (например, в трубопровод могла
проникнуть вода), выполните изложенную ниже процедуру
вакуумной осушки, чтобы удалить влагу.
7.7.2 Меры предосторожности при проверке
трубопроводов хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ПРИМЕЧАНИЕ
Пользуйтесь двухступенчатым вакуумным насосом с
обратным клапаном с возможностью разрежения до
−100,7кПа (−1007бар) (5торр абсолютного значения).
Следите за тем, чтобы масло не попадало из насоса в
систему, когда насос не работает.
