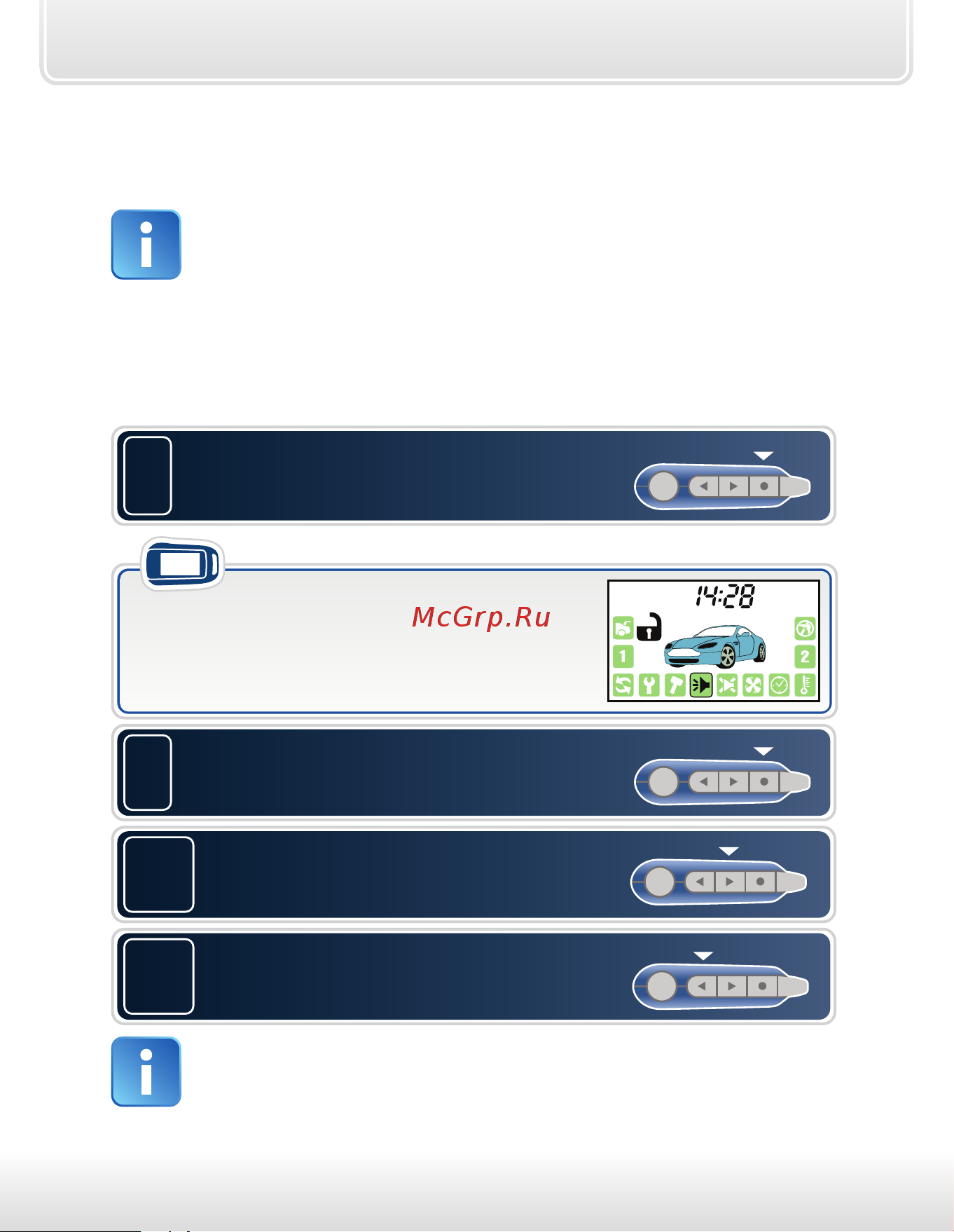

StarLine A92 Dialog CAN
24
Курсорный способ
управления сигнализацией
Управление сигнализацией (включение/выключение
различных функций и режимов) осуществляется курсорным
способом. Курсор - это мигающая подсветка одной из иконок
на дисплее брелка. Режим или функция, которая может быть
включена (или выключена) в данный момент, определяется
иконкой, на которой находится курсор.
Для того, чтобы выбрать требуемую функцию необходимо
переместить курсор на соответствующую иконку:
брелок
1
• курсор начнет перемещаться
с иконки на иконку
• пауза и повторное нажатие изменяют
направление движения курсора
Коротко нажмите кнопку 4
2 или более раз для начала
движения курсора
2
Короткими нажатиями кнопки 4
переместите мигающий курсор на
требуемую иконку
Для включения выбранной
функции или режима нажмите
коротко кнопку 3 брелка
3а
Для выключения выбранной
функции или режима нажмите
коротко кнопку 2 брелка
3б
Если в течение 2 секунд отсутствуют нажатия на кнопку 4,
то произойдет автоматический выход из режима
передвижения курсора.
