инструкция по эксплуатации
63

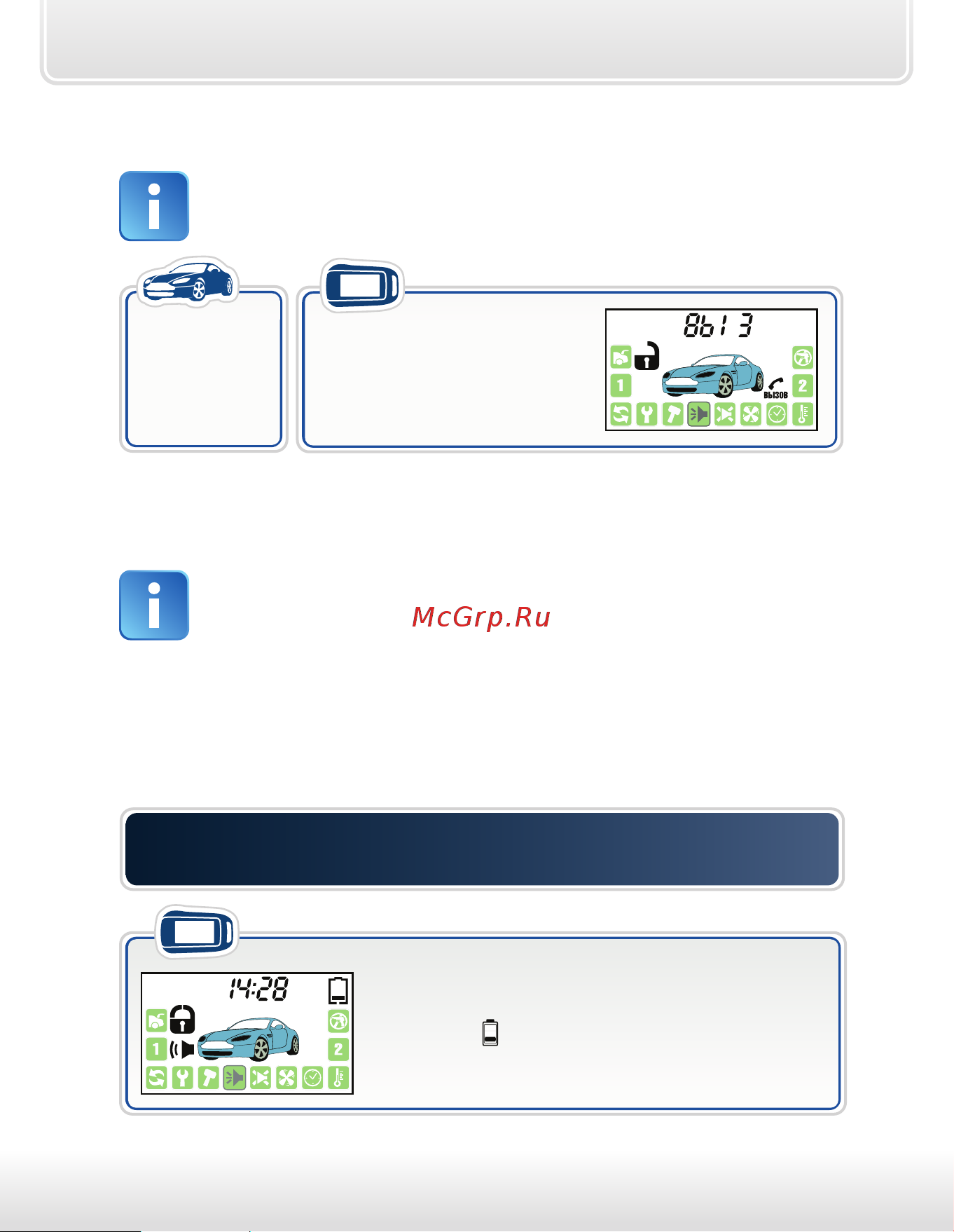

Вызов из автомобиля
Для передачи сигнала вызова из автомобиля на брелок
сигнализации нажмите кнопку «ВЫЗОВ», расположенную
на корпусе модуля приемопередатчика
• 3 световых
сигнала
брелок
• появится
индикация вызова
• 20 секунд будет звучать
сигнал вызова
Чтобы прервать сигнал вызова нажмите любую кнопку брелка
Световая индикация открытых дверей
Если программируемая функция 9 таб. 1 включена, то
вспышки световых сигналов будут предупреждать Вас о том,
что двери открыты. Продолжительность световых сигналов
предупреждения может быть запрограммирована
на 10, 20 или 30сек.
Контроль заряда
элемента питания брелка с ЖКИ
• при разряде элемента питания брелка
до критического уровня появится
иконка
• необходимо заменить элемент питания
Контроль заряда элемента питания брелка
производится при каждом нажатии кнопок брелка
брелок
