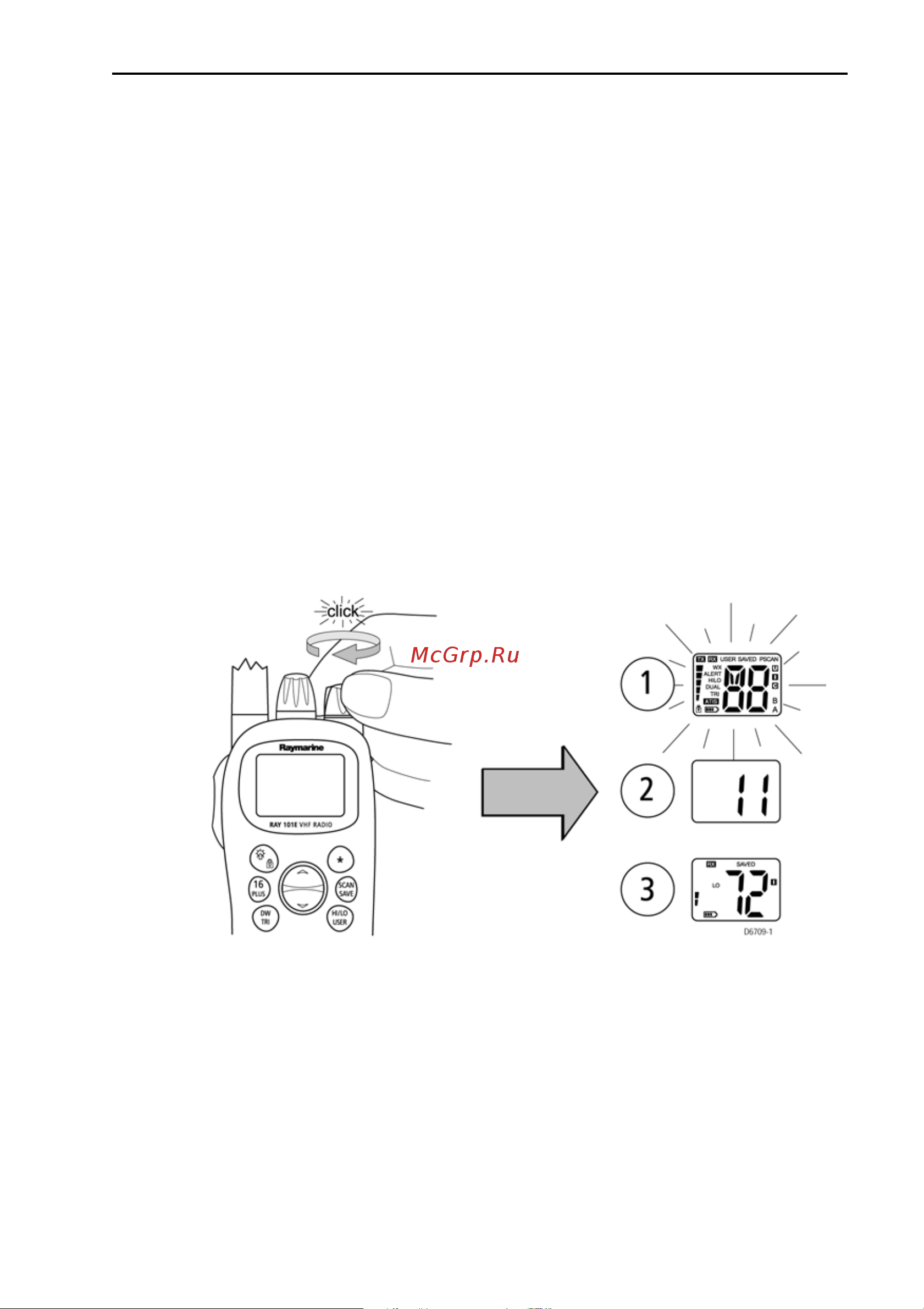

Глава 4 Эксплуатация радиостанции 13 Глава 4 Эксплуатация радиостанции 4 1 Включение и выключение питания Поверните ручку PWR VOL включения громкости по часовой стрелке до щелчка При включении питания устройства в обычном режиме I Раздается звуковой сигнал подсветка включается на полную яркость в течение 2 секунд отображаются все сегменты дисплея и индикаторы 2 На ЖК дисплее отображается номер версии программного обеспечения но без использования десятичной точки Например версия 1 1 будет ото бражаться как 11 3 Восстанавливается номер последнего использованного канала установ ленная мощность передатчика ТХ и режим работы Если предыдущие настройки радиостанции не могут вступить в силу выбирается канал 16 и режим высокой мощности передачи Для того чтобы выключить питание устройства Поверните ручку Volume против часовой стрелки до щелчка 4 2 Регулировка громкости Регулирование уровня громкости громкоговорителя осуществляется с по мощью py4KHPWR VOL Для увеличения громкости поворачивайте ручку по часовой стрелке для уменьшения громкости против часовой стрелки Примечание Громкость сигнала сопровождающего нажатие клавиши так же регулируется уровнем громкости VOL Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08
