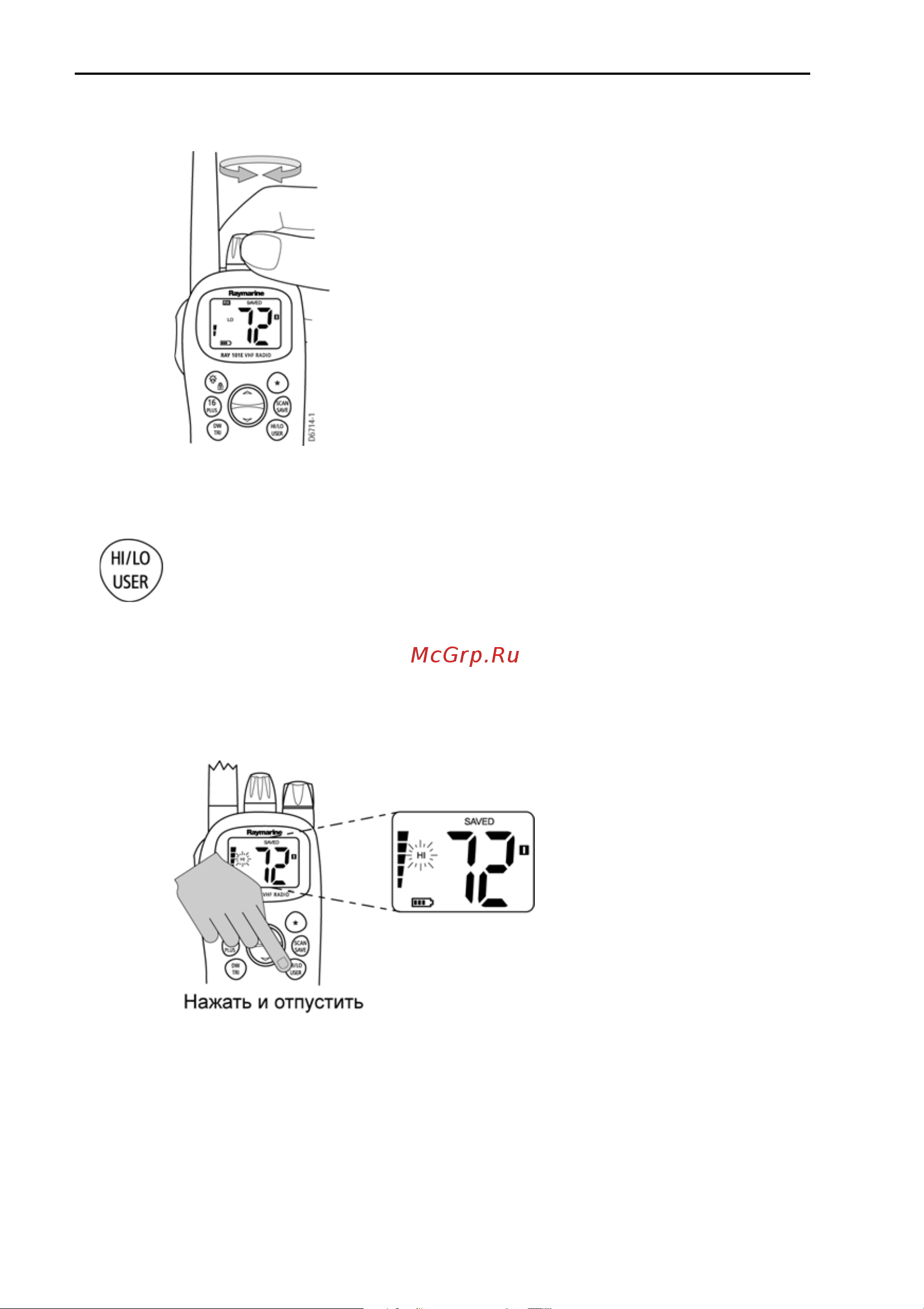

14 RAY101E Портативная ОВЧ МВ радиостанция 4 3 Регулировка бесшумной настройки Схема бесшумной настройки устанавливает порог отключения приемника когда сигнал слишком слабый и принимается только шум Для того чтобы правильно установить порого вый уровень поворачивайте ручку 80 про тив часовой стрелки до тех пор пока шумы не исчезнут Затем поворачивайте ручку по часовой стрел ке до тех пор пока не исчезнет фоновый шум 4 4 Установка мощности выходного сигнала Нажмите и отпустите клавишу HI LO USER для переключения мощно HI LO сти передачи из режима LOW I Вт в режим HIGH 5 Вт На ЖКД отобра USER зится соответствующий индикатор L0 или HI Первоначальная попытка установления связи всегда должна осуществляться в режиме низкой мощности В режим высокой мощности следует переклю чаться лишь в чрезвычайной ситуации когда связь не может быть установле на в режиме низкой мощности Такой порядок действий предусмотрен прави лами морской связи и продлевает срок службы батареи Нажать и отпустить Примечание Для некоторых каналов нормы предусматривают использо вание талька в режиме низкой мощности В случае если запрос на переключе ние мощности Н1 ЬО отклонен раздается звуковой сигнал об ошибке Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмаринят 495 788 05 08
