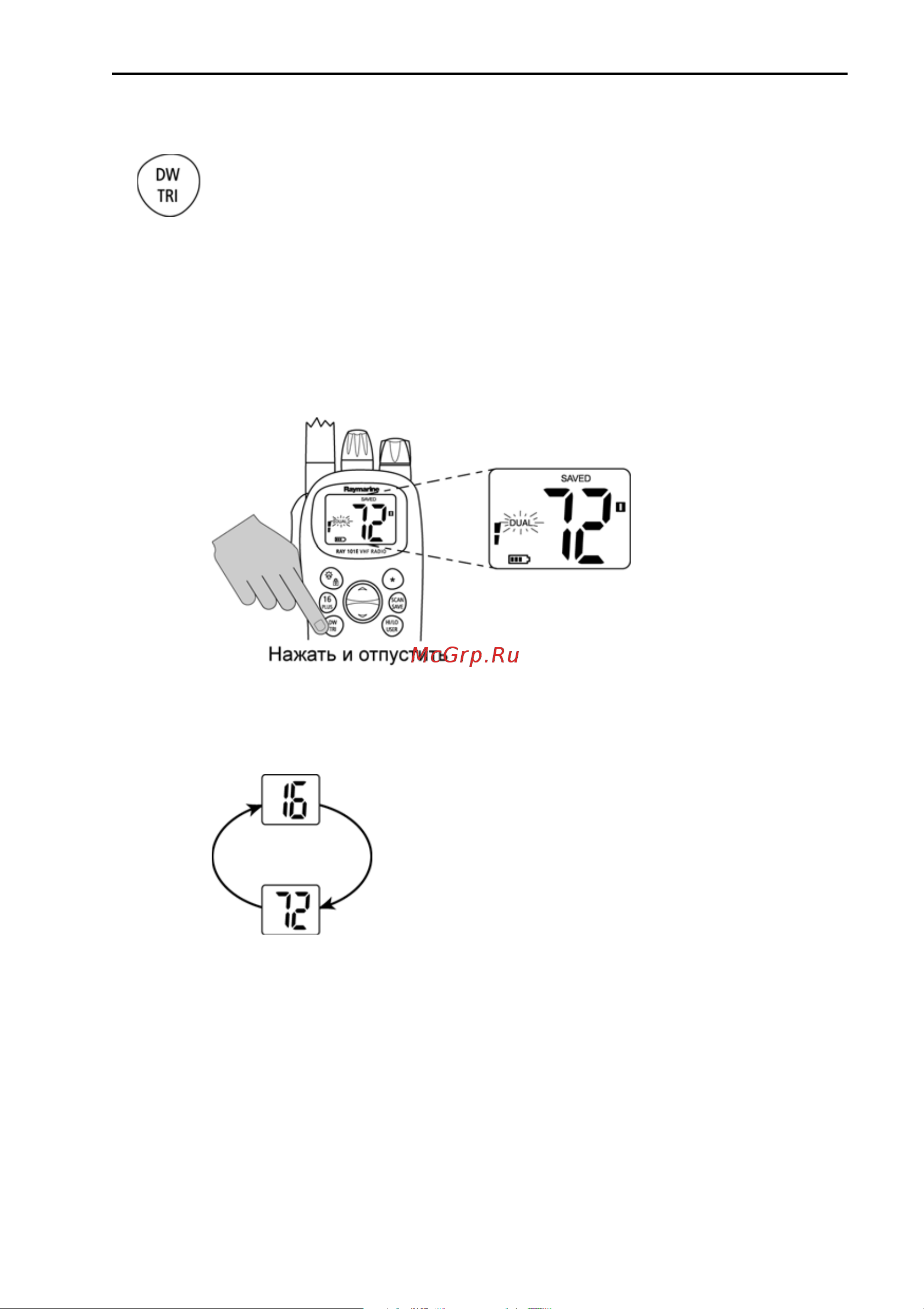

Глава 4 Эксплуатация радиостанции 25 4 15 Работа в режимах просмотра s х В режимах просмотра отслеживается запрограммированный Приоритетный DW канал и прочие выбранные пользователем каналы Просмотр прекращается в случае обнаружения передачи на отслеживаемом канале Радиостанция Ray I0IE имеет два режима просмотра Двойной просмотр и Тройной просмотр Примечание Режимы просмотра отключены во время работы A TIS Режим Двойного просмотра Нажмите и отпустите клавишу DW TRI для включения режима Двойного просмотра Нажать и отпустить На ЖКД отображается индикатор DUAL В режиме Двойного просмотра отслежива ются в порядке цикла текущий рабочий ка нал и канал 16 На рисунке слева проиллюстрирован режим Двойного просмотра в качестве примера рабочего канала выбран канал 72 Нажмите и отпустите клавишу DW TRI для завершения работы в режиме Двойного просмотра и возвращения на предыдущий рабочий канал Нажмите и удерживайте клавишу DW TRI для завершения работы в режиме Двойного просмотра и переключения в режим Тройного просмотра Нажмите и отпустите клавишу 16 PLUS для завершения работы в режи ме Двойного просмотра и переключения на Приоритетный канал Примечание В режиме Двойного просмотра клавиши SCAN SA VE USER и Channel UP DOWN заблокированы а нажатие на них сопровождается звуковым сигналам об ошибке Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08
