8 Технические данные
Руководство по монтажу
15
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
3P512025-5E – 2018.05

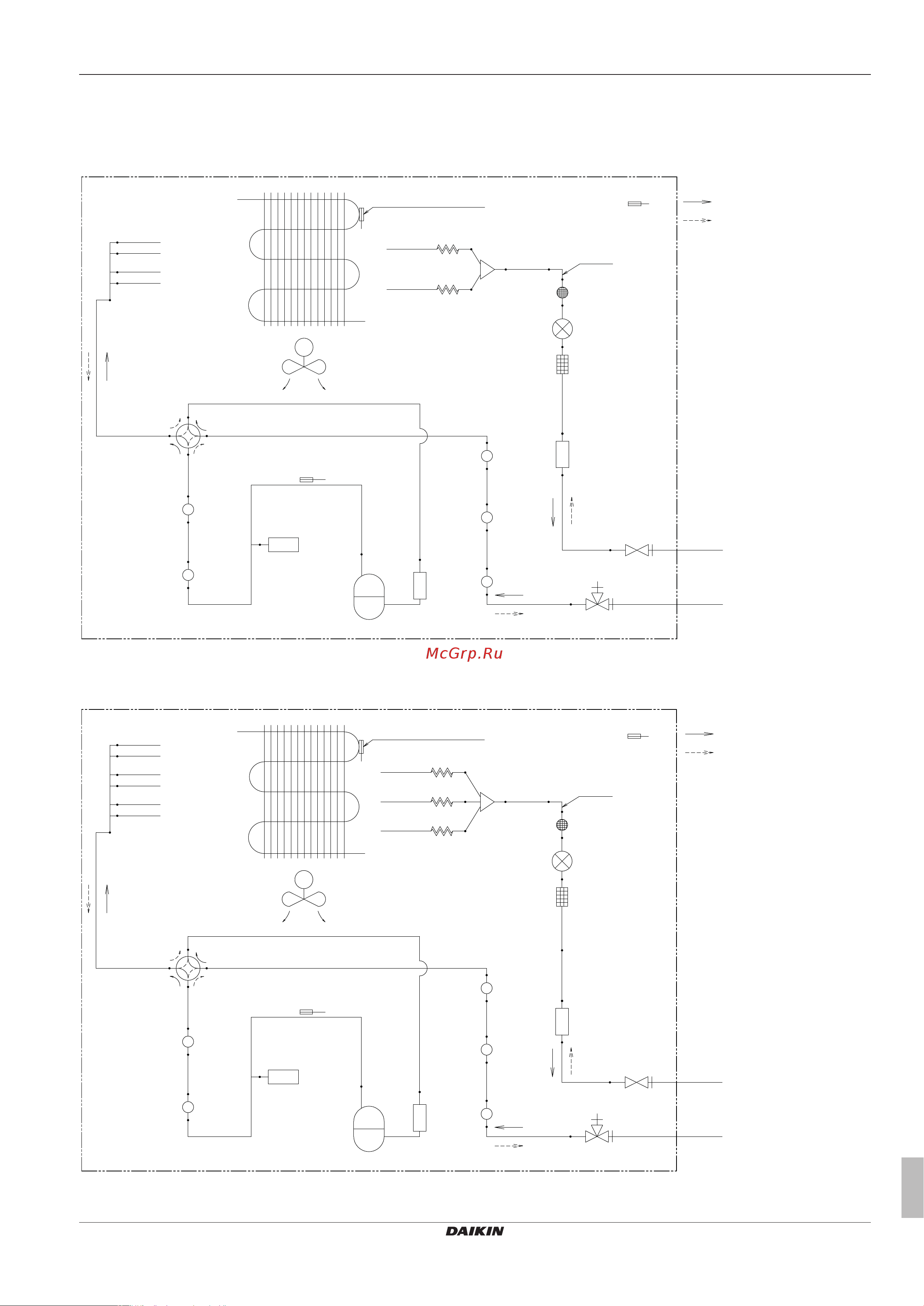

8.2 Схема трубопроводов
8.2.1 Схема трубопроводов: Наружный блок
Относится к моделям: RXP50L, RXF50B
M
HPS
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·9.5· CuT
·6.4· CuT
·9.5· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·4.0· CuT
·4.0· CuT
·9.5· CuT
·12.7· CuT·12.7· CuT
Обогрев
Охлаждение
Ток хладагента
Термистор наружной
температуры
Термистор теплообменника
Капиллярная трубка ·2·
Капиллярная трубка ·1·
Глушитель с фильтром
Электронный
расширительный клапан
Фильтр
Приемник жидкости
Обвязка
трубопроводов по
месту установки
Обвязка
трубопроводов по
месту установки
Запорный вентиль
в контуре жидкого
хладагента
Запорный вентиль
газовой линии
Глушитель
Глушитель
Глушитель
Накопитель
Компрессор
Глушитель
Глушитель
Термистор трубопровода нагнетания
Лопастной вентилятор
ВКЛ: обогрев
4-ходовой клапан
Теплообменник
Автоматический сброс
Реле высокого давления
Категории оборудования согласно директиве PED: реле высокого давления — категория IV; компрессор — категория II; прочее
оборудование — см. параграф 4§3.
Относится к моделям: RXP60L, RXP71L, RXF60B, RXF71A
M
HPS
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·9.5· CuT
·6.4· CuT
·9.5· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·4.0· CuT
·4.0· CuT
·4.0· CuT
·9.5· CuT
·12.7· CuT·12.7· CuT
·6.4· CuT
Обогрев
Охлаждение
Ток хладагента
Термистор наружной
температуры
Термистор теплообменника
Капиллярная трубка ·3·
Капиллярная трубка ·2·
Капиллярная трубка ·1·
Глушитель с фильтром
Электронный
расширительный клапан
Фильтр
Приемник жидкости
Обвязка
трубопроводов по
месту установки
Обвязка
трубопроводов по
месту установки
Запорный вентиль
в контуре жидкого
хладагента
Запорный вентиль
газовой линии
Глушитель
Глушитель
Глушитель
Накопитель
Компрессор
Глушитель
Глушитель
Термистор трубопровода нагнетания
Лопастной вентилятор
ВКЛ: обогрев
4-ходовой клапан
Теплообменник
Автоматический
сброс
Реле высокого давления
Категории оборудования согласно директиве PED: реле высокого давления — категория IV; компрессор — категория II; прочее
оборудование — см. параграф 4§3.
