3 Подготовка
Руководство по монтажу
7
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
3P512025-5E – 2018.05
d Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
e Сливная пробка (находится на дне упаковочной
коробки)
f Заглушка сливного отверстия (1)
g Заглушка сливного отверстия (2)
3 Подготовка
3.1 Как подготовить место
установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
3.1.1 Требования к месту установки
наружного блока

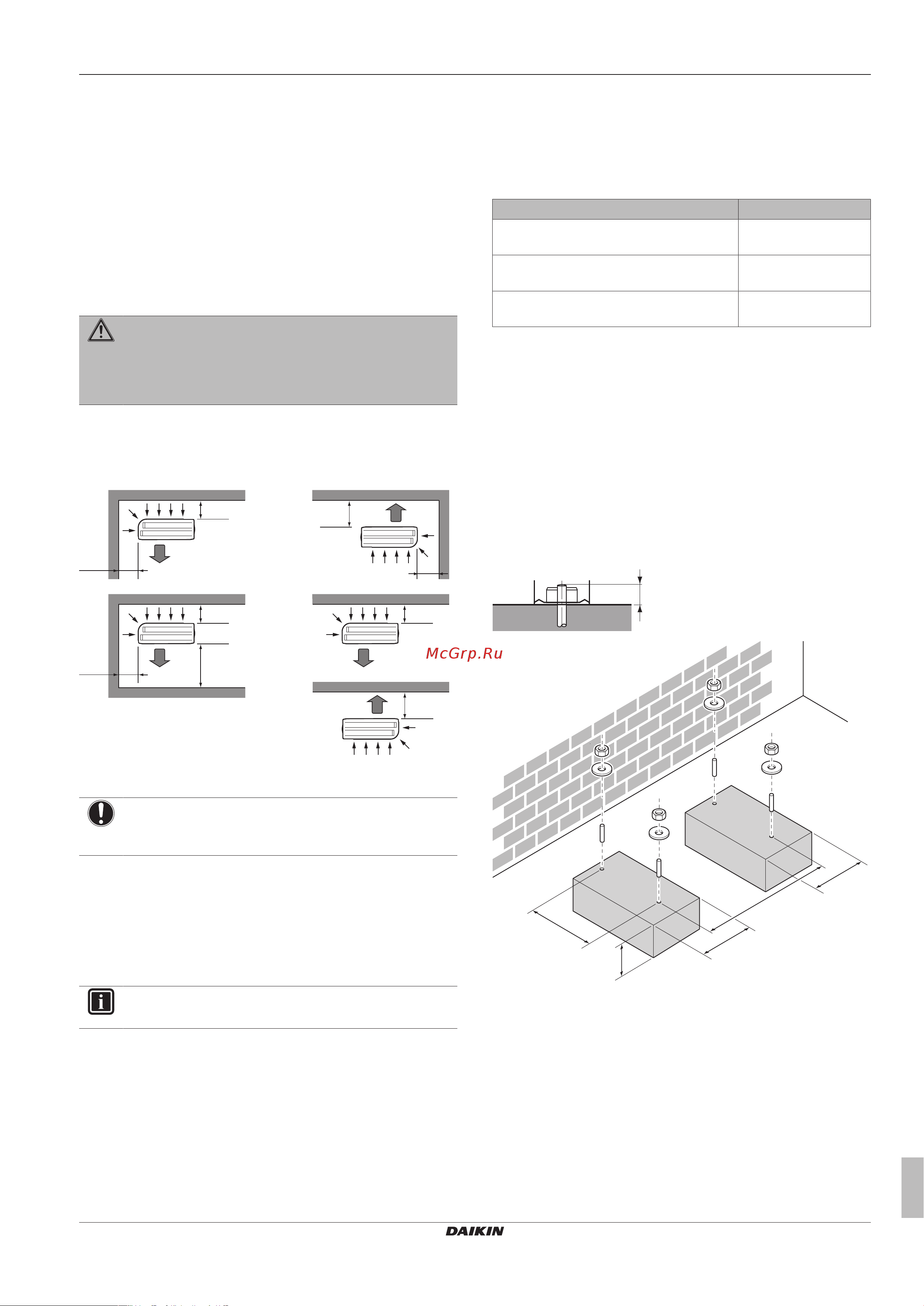

Помните следующие правила организации пространства:
>100
>50
>350
(mm)
b
a
>100
>50
b
a
>100
b
a
b
a
>350
>350
>50
b
a
a Выброс воздуха
b Воздухозаборник
ПРИМЕЧАНИЕ
Высота стены на стороне выхода наружного блока
ДОЛЖНА быть ≤1200мм.
НЕ устанавливайте блок в местах, где может мешать шум,
возникающий при работе (например рядом со спальней).
Внимание! Если звук измерить в фактических условиях
монтажа, то полученное в результате измерения значение
может превышать уровень звукового давления, указанный в
разделе "Звуковой спектр" технических данных, из-за шума
окружающей среды и звуковых отражений.
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
3.2 Подготовка трубопровода
хладагента
3.2.1 Перепад высот трубопроводов
хладагента
Что? Расстояние
Максимально допустимая длина
трубопровода
30м
Минимально допустимая длина
трубопровода
3м
Максимально допустимый перепад
высот
20м
4 Монтаж
4.1 Монтаж наружного агрегата
4.1.1 Подготовка монтажной конструкции
Если есть вероятность передачи вибрации на здание,
используйте вибростойкую резину (приобретается по месту
установки).
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
20 mm
353
600
240
(mm)
240
>300
В любом случае под блоком должно оставаться не менее
300 мм свободного пространства. Кроме того, необходимо
проследить за тем, чтобы блок находился, как минимум, в
100 мм над расчетной поверхностью снежного покрова. Для
этого рекомендуется установить блок на подставку.
