4 Монтаж
Руководство по монтажу
8
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
3P512025-5E – 2018.05

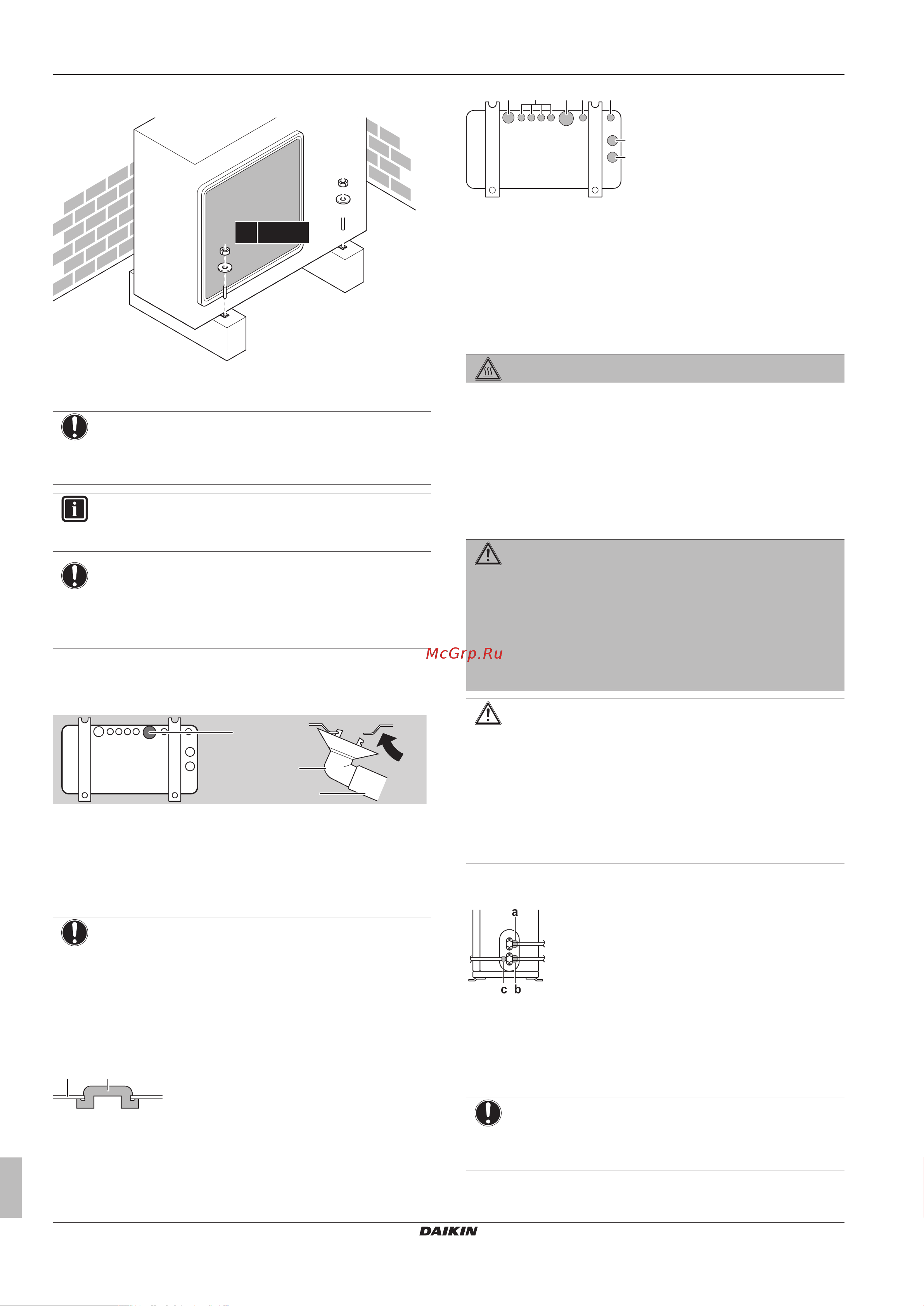

4.1.2 Установка наружного блока
4× M8/M10
4.1.3 Обустройство дренажа
ПРИМЕЧАНИЕ
Если блок эксплуатируется в условиях холодного
климата, необходимо принять меры ВО ИЗБЕЖАНИЕ
замерзания откачиваемого конденсата.
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
ПРИМЕЧАНИЕ
Обеспечьте зазор под блоком не менее 300мм. Кроме
того, убедитесь в том, что блок расположен как
минимум на 100 мм выше предполагаемой
поверхности снежного покрова.
1 Используйте сливную пробку.
2 Используйте шланг Ø16 мм (приобретается по месту
установки).
b
c
d
a
a Сливное отверстие
b Нижняя рама
c Сливная пробка
d Шланг (приобретается по месту установки)
Как закрыть сливные отверстия и
присоединить сливной патрубок
ПРИМЕЧАНИЕ
В регионах с холодным климатом к наружному блоку
НЕЛЬЗЯ подсоединять сливной патрубок, шланг и
заглушки (1, 2). Необходимо принять меры ВО
ИЗБЕЖАНИЕ замерзания откачиваемого конденсата.
1 Установите заглушки сливных отверстий 1 и 2 (в комплекте
принадлежностей). Проследите за тем, чтобы края
заглушек перекрывали сливные отверстия полностью.
a
b
a Нижняя рама
b Заглушка сливного отверстия
2 Установите сливной патрубок.
a cb b b
a
a
a Сливное отверстие. Установите заглушку сливного
отверстия (2).
b Сливное отверстие. Установите заглушку сливного
отверстия (1).
c Сливное отверстие, к которому подсоединяется
патрубок
4.2 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
4.2.1 Подсоединение трубопровода
хладагента к наружному блоку
▪ Длина трубопроводов. Трубопроводы по месту монтажа
должны быть как можно короче.
▪ Защита трубопроводов. Необходимо обеспечить защиту
трубопроводов по месту монтажа от физического
повреждения.
ПРЕДУПРЕЖДЕНИЕ
Обеспечьте надежность соединений трубопровода
хладагента, прежде чем запускать компрессор. Если во
время работы компрессора трубопроводы хладагента
НЕ закреплены, а запорный вентиль открыт, то
всасывание воздуха приводит к отклонению давления
в контуре хладагента от нормы, что чревато
повреждением оборудования и даже нанесением
травмы.
ПРЕДОСТЕРЕЖЕНИЕ
▪ Используйте закрепленную на блоке накидную
гайку.
▪ Чтобы предотвратить утечку газа, нанесите
фреоновое масло только на внутреннюю
поверхность раструба. Используйте фреоновое
масло, предназначенное для хладагента R32.
▪ ЗАПРЕЩАЕТСЯ повторное использование трубных
соединений.
1 Соедините патрубок жидкого хладагента внутреннего блока
с жидкостным запорным вентилем наружного блока.
a
bc
a Запорный вентиль в контуре жидкого хладагента
b Запорный вентиль газовой линии
c Сервисное отверстие
2 Соедините патрубок газообразного хладагента внутреннего
блока с запорным вентилем газообразного хладагента
наружного блока.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента
между внутренним и наружным агрегатом в
воздуховоде либо оборачивать его наружной обмоткой.
