4 Montaj
Montaj kılavuzu
103
(A)RXP20~35M5V1B
R32 split serisi
3P519299-5B – 2018.12
300
470
192
(mm)
192
>300
Her durumda, ünitenin altında en az 300 mm boş alan bırakın.
Ayrıca ünitenin beklenen maksimum kar seviyesinin en az 100mm
üzerine yerleştirildiğinden emin olun. Bu durumda, bir kaide inşa
edilmesi önerilir.

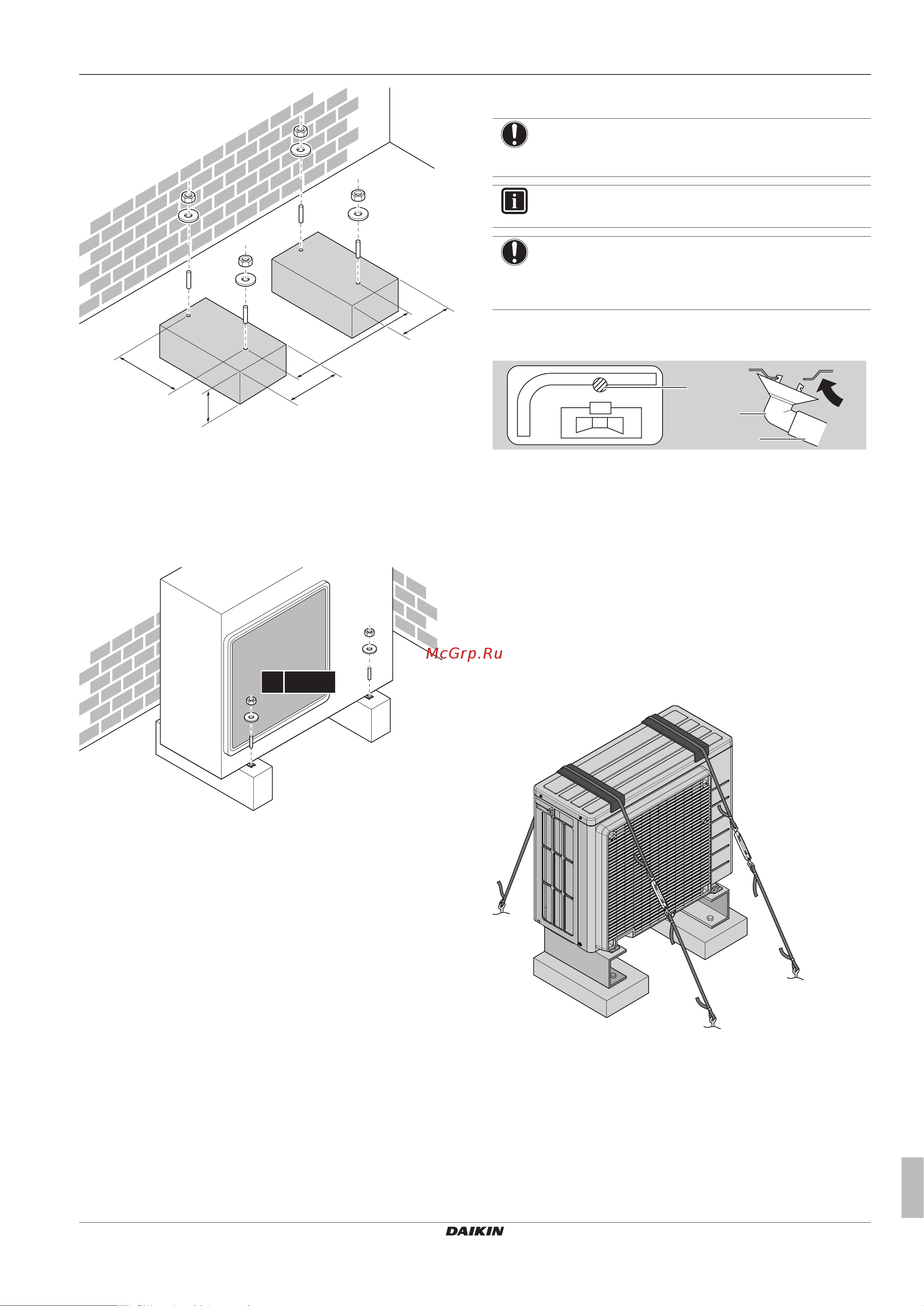

4.2.2 Dış üniteyi monte etmek için
4× M8/M10
4.2.3 Drenajı sağlamak için
BİLDİRİM
Ünite soğuk iklim şartlarında kuruluyorsa, boşaltılan
kondensatın DONMAMASI için gerekli önlemleri alın.
BİLGİ
Mevcut seçenekler hakkında bilgi için, satıcınıza danışın.
BİLDİRİM
Ünitenin altında en az 300mm'lik boş alan bırakın. Ayrıca,
ünitenin beklenen kar seviyesinin en az 100 mm üzerine
yerleştirildiğinden emin olun.
1 Drenaj için bir drenaj tapası kullanın.
2 Ø16mm hortum (sahadan temin edilir) kullanın.
b
c
d
a
a Drenaj portu
b Alt gövde
c Drenaj tapası
d Hortum (sahadan temin edilir)
4.2.4 Dış ünitenin düşmesini önlemek için
Ünite güçlü rüzgar tarafından devrilebilecek bir yere monte
edilmişse, şu önlemleri alın:
1 Aşağıdaki şekilde gösterildiği gibi 2 adet kablo (sahada temin
edilir) hazırlayın.
2 2 kabloyu dış ünite üzerinden geçirin.
3 Kabloların boyaya zarar vermesini önlemek için, kablolar ile dış
ünite arasına kauçuk bantlar (sahada temin edilir) yerleştirin.
4 Kabloların uçlarını takın ve sıkın.
