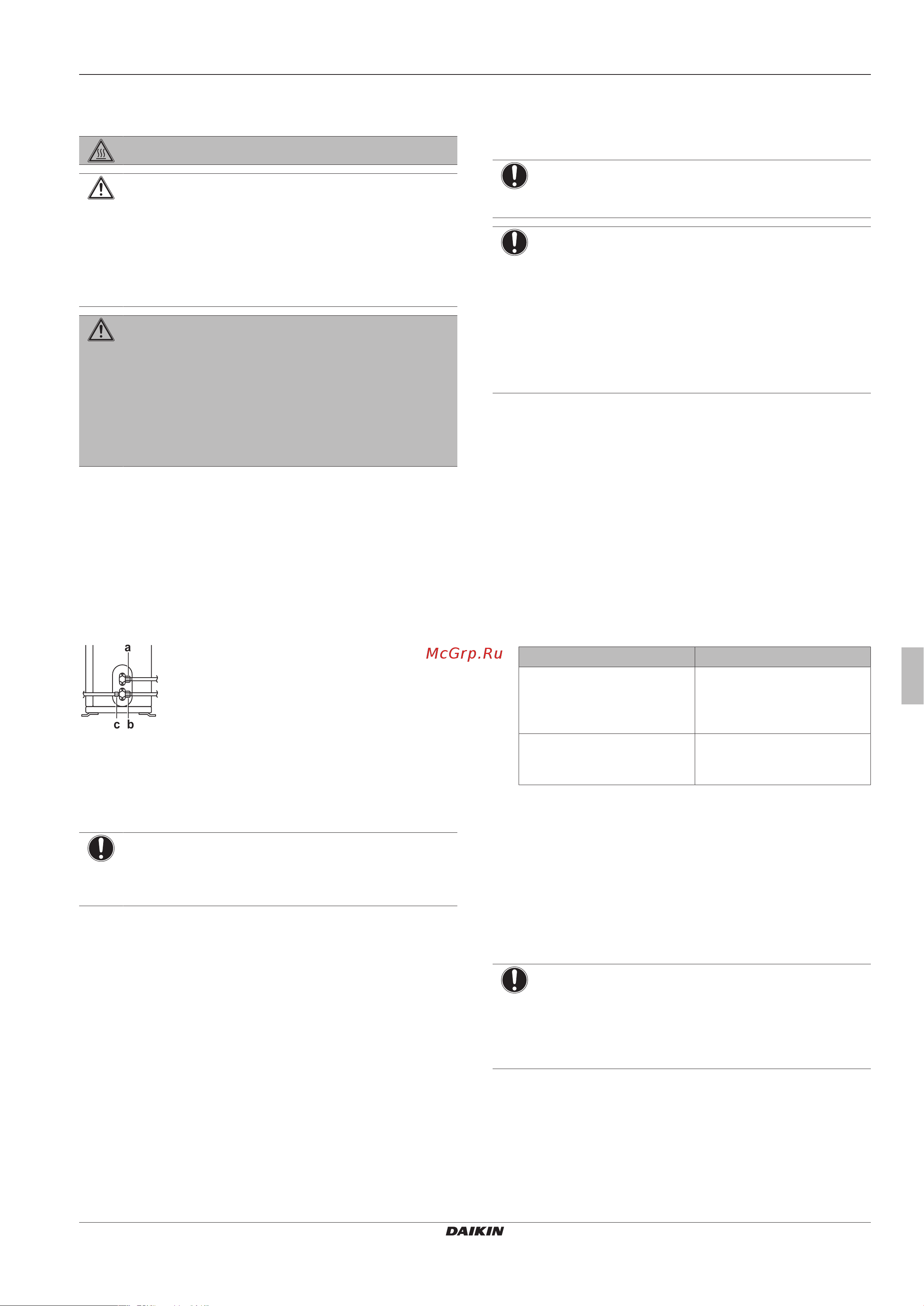

4 Installation
Installationsanleitung
17
(A)RXP20~35M5V1B
R32 Split-Baureihen
3P519299-5B – 2018.12
4.3.2 Sicherheitsvorkehrungen beim Anschluss
von Kältemittelleitungen
GEFAHR: VERBRENNUNGSGEFAHR
ACHTUNG
▪ Die Überwurfmutter verwenden, die an der
Haupteinheit angebracht ist.
▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl
nur auf die Innenflächen der Bördelanschlüsse.
Verwenden Sie Kältemittelöl für R32.
▪ Verbindungsstücke NICHT mehrmals benutzen.
WARNUNG
Bei der Installation müssen erst die Kältemittelleitungen
fest angeschlossen sein. Erst dann darf der Verdichter
gestartet werden. Sind die Kältemittelleitungen NICHT
angeschlossen und ist das Absperrventil geöffnet, wenn
der Verdichter läuft, dann wird Luft eingesogen. Dadurch
entsteht im Kältemittelkreislauf ein anormaler Druck, der zu
Beschädigungen führen kann und sogar zu
Körperverletzungen.
4.3.3 So schließen Sie Kältemittelrohre an die
Außeneinheit an
▪ Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie
möglich halten.
▪ Rohrleitungsschutz. Die bauseitigen Rohre sind gegen
physikalische Beschädigung zu schützen.
1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an
das Flüssigkeits-Absperrventil der Außeneinheit anschließen.
a
bc
a Flüssigkeits-Absperrventil
b Gas-Absperrventil
c Service-Stutzen
2 Den Anschluss des gasförmigen Kältemittels von der
Inneneinheit an das Gas-Absperrventils der Außeneinheit
anschließen.
HINWEIS
Es wird empfohlen, die Kältemittelleitung zwischen Innen-
und Außengerät in einem Kanal zu verlegen oder die
Kältemittelleitung mit Klebeband zu umwickeln.
4.4 Überprüfen der Kältemittelleitung
4.4.1 So führen Sie eine Leckprüfung durch
HINWEIS
Überschreiten Sie NICHT den maximalen Betriebsdruck
des Geräts (siehe “PS High” am Typschild des Geräts).
HINWEIS
Besorgen Sie sich die empfohlenen Utensilien dafür bei
Ihrem Großhändler. Benutzen Sie kein Seifenwasser. Das
könnte zum Brechen der Überwurfmuttern führen
(Seifenwasser kann Salz enthalten, das Feuchtigkeit
aufnimmt, die gefriert, wenn das Rohr kalt wird), oder es
kann zur Korrosion der Bördelanschlüsse führen
(Seifenwasser kann Ammoniak enthalten, das eine
korrodierende Wirkung hat bei den Berührungspunkten
von Überwurfmuttern aus Messing mit dem Kupfer).
1 Füllen Sie das System mit Stickstoffgas bis zu einem Druck von
mindestens 200kPa (2 Bar) auf. Es wird empfohlen, den Druck
auf 3000 kPa (30 Bar) zu erhöhen, um kleine Undichtigkeiten
zu erkennen.
2 Prüfen Sie alle Verbindungen mithilfe der
Blasenprüfungslösung auf Undichtigkeiten.
3 Lassen Sie das Stickstoffgas vollständig ab.
4.4.2 So führen Sie die Vakuumtrocknung
durch
1 Im System einen Unterdruck herstellen, bis ein Ansaugdruck
von −0,1MPa (−1bar) angezeigt wird.
2 Etwa 4-5Minuten warten und dann den Druck überprüfen:
Wenn der Druck… dann…
unveränderlich ist befindet sich keine
Feuchtigkeit im System. Damit
ist dieses Verfahren
abgeschlossen.
zunimmt befindet sich Feuchtigkeit im
System. Fahren Sie mit dem
nächsten Schritt fort.
3 Im System für mindestens 2 Stunden einen Ansaugdruck von
−0,1MPa (−1bar) herstellen.
4 Nach AUSSCHALTEN der Pumpe mindestens 1 Stunde lang
den Druck prüfen.
5 Wenn der Ziel-Unterdruck NICHT erreicht wird oder der
Unterdruck NICHT 1 Stunde lang aufrecht gehalten werden
kann, wie folgt vorgehen:
▪ Das System erneut auf Leckagen überprüfen.
▪ Erneut die Vakuumtrocknung durchführen.
HINWEIS
Daran denken, nach der Installation der
Kältemittelleitungen und der Durchführung der
Vakuumtrocknung die Absperrventile zu öffnen. Wird das
System mit geschlossenen Absperrventilen betrieben,
kann der Verdichter beschädigt werden.
