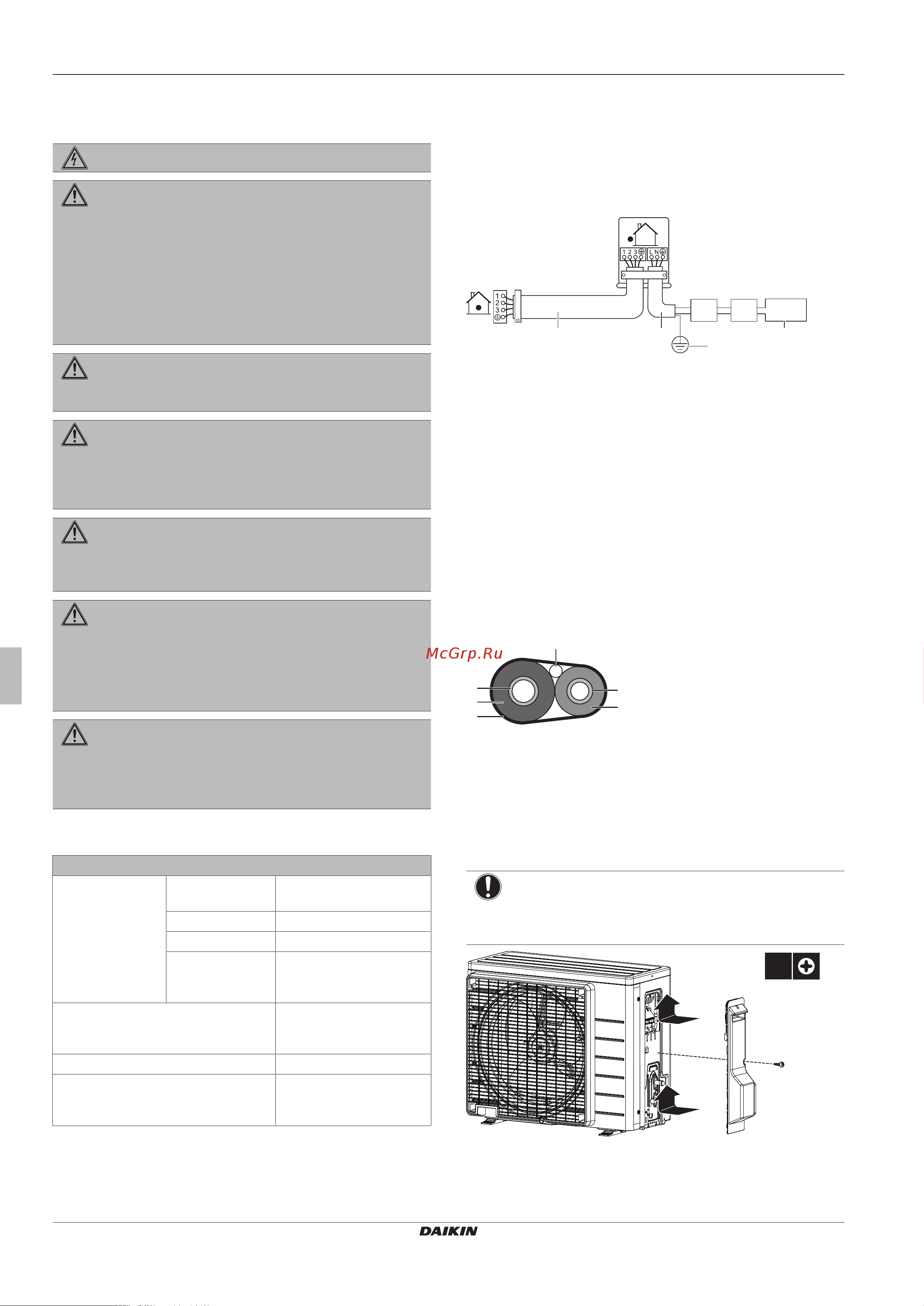

4 Installation
Installationsanleitung
20
(A)RXP20~35M5V1B
R32 Split-Baureihen
3P519299-5B – 2018.12
4.6 Anschließen der elektrischen
Leitungen
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
▪ Alle Verkabelungen MÜSSEN von einem qualifizierten
Elektriker durchgeführt werden und der gültigen
Gesetzgebung entsprechen.
▪ Nehmen Sie die Elektroanschlüsse an festen
Kabelleitungen vor.
▪ Alle bauseitig zu liefernden Komponenten und alle
elektrischen Installationen MÜSSEN der gültigen
Gesetzgebung entsprechen.
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten Fachkraft ausgewechselt
werden, um Gefährdungsrisiken auszuschließen.
WARNUNG
Die Stromversorgung NICHT an der Inneneinheit
anschließen. Es besteht sonst Stromschlag- oder
Brandgefahr.
WARNUNG
▪ Im Inneren des Produkts KEINE vor Ort gekauften
elektrischen Teile verwenden.
▪ Die Stromversorgungsleitung für die Kondensatabfluss-
Pumpe usw. NICHT von der Klemmleiste abzweigen.
Es besteht sonst Stromschlag- oder Brandgefahr.
WARNUNG
Achten Sie darauf, dass sich Verbindungskabel nicht in
unmittelbarer Nähe von nicht-thermoisolierten
Kupferrohren befinden, weil solche Rohre sehr heiß
werden können.
4.6.1 Spezifikationen der Standardelektroteile
Komponente
Stromversorgungsk
abel
Elektrische
Spannung
220~240V
Phase 1~
Frequenz 50Hz
Kabelstärken MUSS den geltenden
gesetzlichen Vorschriften
entsprechen
Verbindungskabel (innen↔außen) 4-adriges Kabel ≥ 1,5 mm²
und einsetzbar für
220~240 V
Empfohlene bauseitige Sicherung 16A
Fehlerstrom-Schutzschalter MUSS den geltenden
gesetzlichen Vorschriften
entsprechen
4.6.2 So schließen Sie die elektrischen
Leitungen an die Außeneinheit an
1 Die Wartungsblende abnehmen.
2 Den Kabelbinder öffnen.
3 Das Verbindungskabel und das Stromversorgungskabel wie
folgt anschließen:
50 Hz
220-240 V
c d
f
a b e
a Verbindungskabel
b Stromversorgungskabel
c Hauptschalter
d Fehlerstrom-Schutzschalter
e Stromversorgung
f Erde
4 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die
Verwendung eines Kreuzschlitzschraubendrehers.
4.7 Abschließen der Installation des
Außengeräts
4.7.1 So schließen Sie die Installation des
Außengeräts ab
1 Isolieren und befestigen Sie die Kältemittelleitungen und das
Verbindungskabel wie folgt:
f
b
a
e
d
c
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Klebeband
2 Installieren Sie die Wartungsabdeckung.
4.7.2 Außeneinheit schließen
HINWEIS
Achten Sie beim Schließen der Außengeräteabdeckung
darauf, das Anzugsdrehmoment von 1,3 N•m nicht zu
überschreiten.
1×
2
1
1
