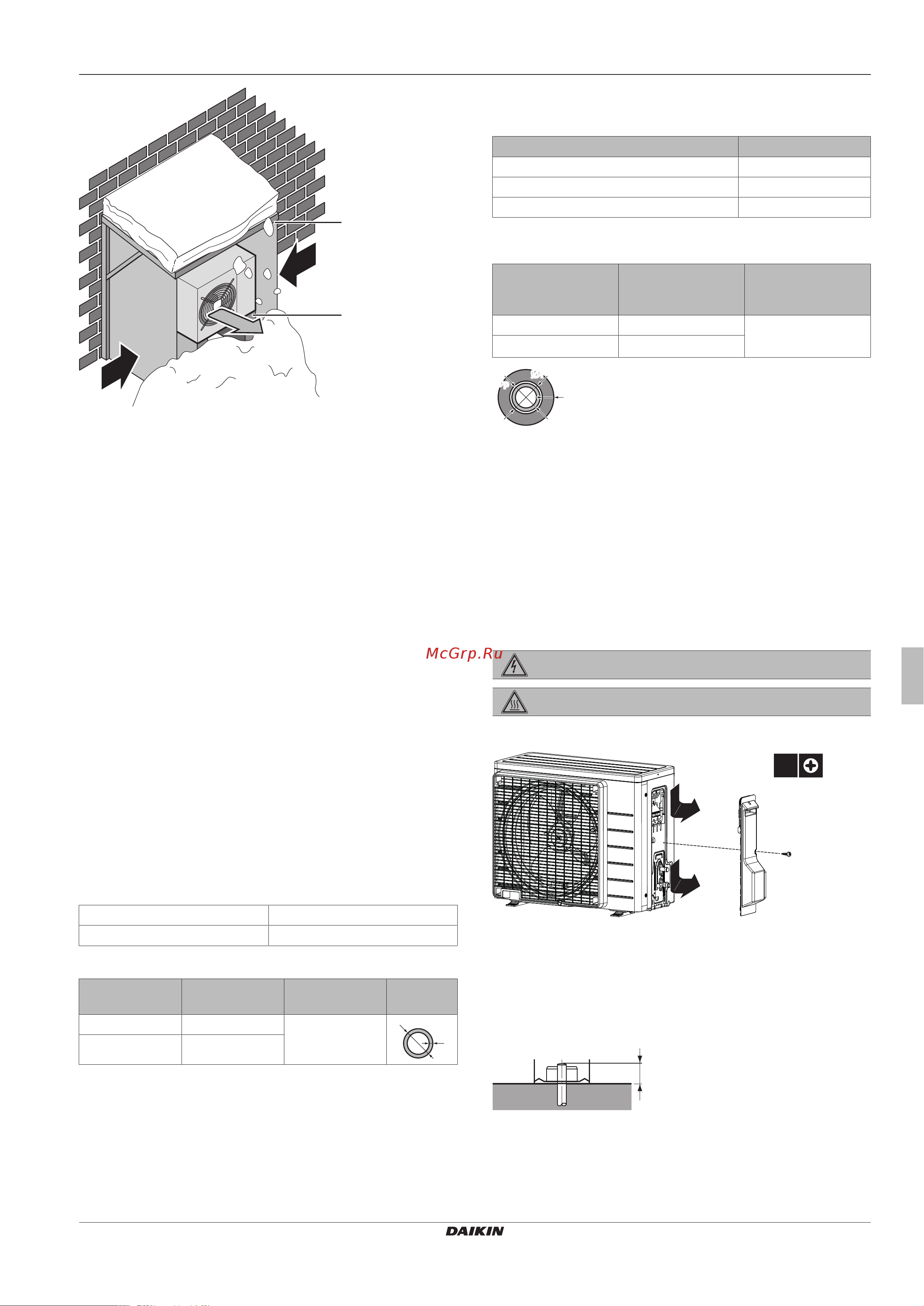

4 Installation
Installationsanleitung
15
(A)RXP20~35M5V1B
R32 Split-Baureihen
3P519299-5B – 2018.12
a
b
c
c
d
a Schneeabdeckung oder Unterstand
b Untergestell
c Vorherrschende Windrichtung
d Luftauslass
Unter der Einheit muss ein Abstand von mindestens 300 mm
gelassen werden. Sorgen Sie außerdem dafür, dass die Einheit so
positioniert wird, dass sie sich bei Schnee mindestens 100mm über
der maximal zu erwartenden Schneehöhe befindet. Weitere
Einzelheiten siehe "4.2Montieren des Außengeräts"auf Seite15.
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein
Installationsort gewählt werden, an dem der Schnee den Betrieb der
Einheit NICHT beeinträchtigt. Für den Fall, dass der Schnee von der
Seite kommen könnte, sorgen Sie dafür, dass die Wärmetauscher-
Rohrschlange nicht mit Schnee in Berührung kommt. Falls
erforderlich, ein Vordach oder einen Schuppen gegen Schnee und
einen Sockel bauen.
Siehe auch
2 4.2 Montieren des Außengeräts [}15]
3.2 Vorbereiten der
Kältemittelleitungen
3.2.1 Anforderungen an die
Kältemittelleitungen
▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre.
▪ Rohrdurchmesser:
Flüssigkeitsleitung Ø6,4mm (1/4")
Gasleitung Ø9,5mm (3/8")
▪ Rohrleitungs-Härtegrad und -stärke:
Außendurchme
sser (Ø)
Härtegrad Stärke (t)
(a)
6,4mm (1/4") Weichgeglüht (O) ≥0,8mm
t
Ø
9,5mm (3/8") Weichgeglüht (O)
(a) Je nach den geltenden gesetzlichen Vorschriften und dem
maximalen Betriebsdruck der Einheit (siehe "PS High" auf
dem Typenschild) ist möglicherweise eine größere
Rohrstärke erforderlich.
3.2.2 Länge der Kältemittelleitung und
Höhenunterschied
Was? Entfernung
Maximal zulässige Leitungslänge 15m
Zulässige Mindest-Leitungslänge 1,5m
Maximal zulässiger Höhenunterschied 12m
3.2.3 Isolieren der Kältemittelleitungen
Rohr-
Außendurchmesser
(Ø
p
)
Innendurchmesser
der Isolation (Ø
i
)
Isolationsdicke (t)
6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 12~15mm
Ø
i
Ø
i
t
Ø
p
Ø
p
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
4 Installation
4.1 Geräte öffnen
4.1.1 So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
1×
2
1
2
4.2 Montieren des Außengeräts
4.2.1 Voraussetzungen für die Installation
Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen,
Muttern und Unterlegscheiben bereit (bauseitig zu liefern).
20 mm
