4 Instalação
Manual de instalação
81
(A)RXP20~35M5V1B
Série split R32
3P519299-5B – 2018.12
300
470
192
(mm)
192
>300
Em qualquer caso, preveja pelo menos 300mm de espaço livre por
baixo da unidade. Adicionalmente, certifique-se de que a unidade é
posicionada pelo menos 100mm acima do nível máximo esperado
de neve. Neste caso, recomenda-se construir um pedestal.

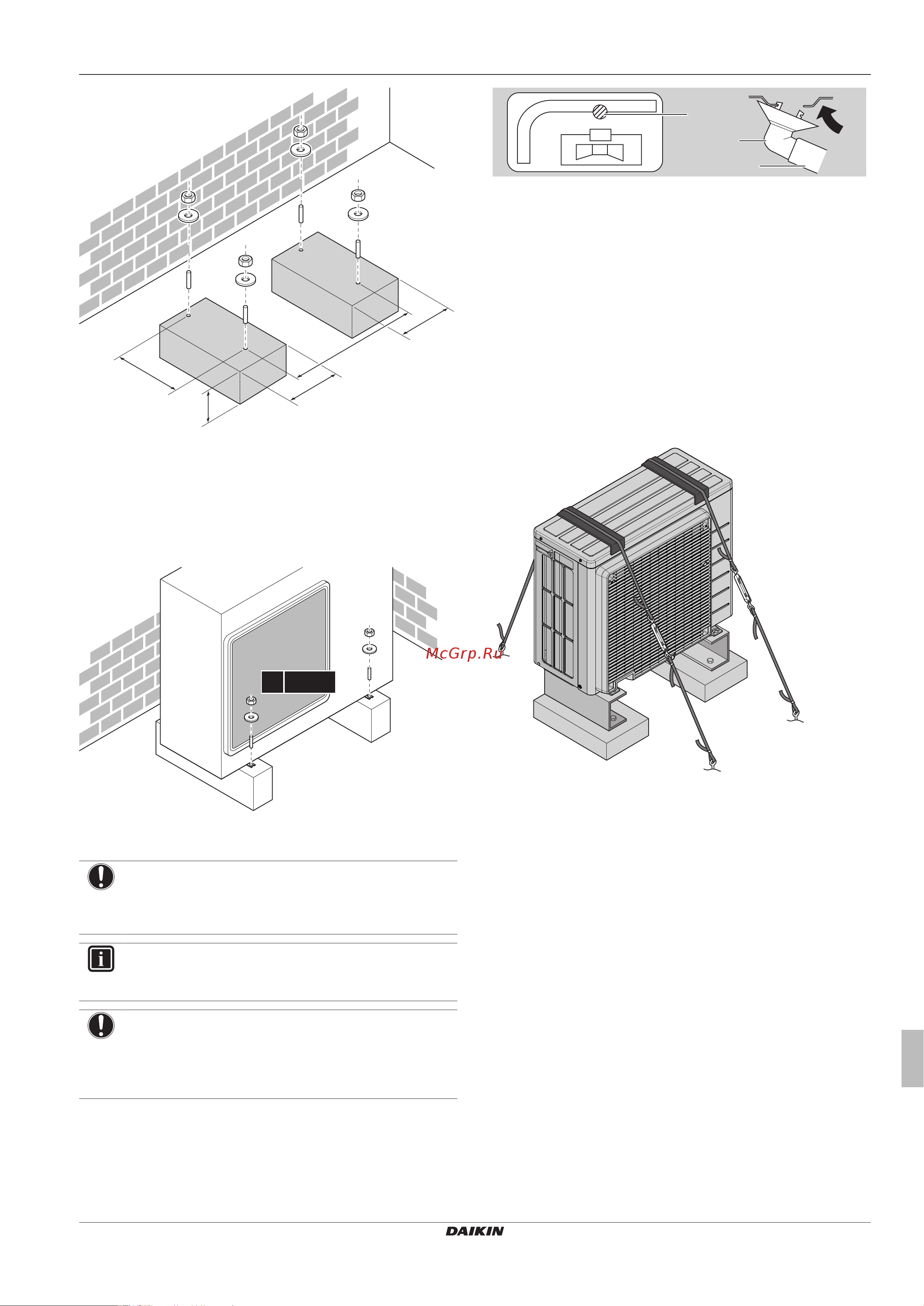

4.2.2 Instalar a unidade exterior
4× M8/M10
4.2.3 Proporcionar escoamento
NOTIFICAÇÃO
Se a unidade for instalada num clima frio, tome medidas
adequadas para que a condensação evacuada NÃO
congele.
INFORMAÇÕES
Para informações sobre as opções disponíveis, contacte o
seu representante.
NOTIFICAÇÃO
Reserve um mínimo de 300mm de espaço livre por baixo
da unidade. Além disso, certifique-se de que a unidade é
colocada pelo menos 100 mm acima do nível de neve
esperado.
1 Utilize um bujão de drenagem.
2 Utilize uma mangueira de Ø16mm (fornecimento local).
b
c
d
a
a Orifício de drenagem
b Estrutura inferior
c Bujão de drenagem
d Mangueira (fornecimento local)
4.2.4 Para evitar que a unidade de exterior caia
Se a unidade for instalada num local onde os ventos fortes possam
tombá-la, tome a seguinte medida preventiva:
1 Prepare 2 cabos conforme indicado na ilustração que se segue
(fornecimento local).
2 Coloque os 2 cabos por cima da unidade de exterior.
3 Introduza uma placa de borracha entre os cabos e a unidade
de exterior para evitar que os cabos arranhem a tinta
(fornecimento local).
4 Prenda as extremidades dos cabos e tensione-os.
