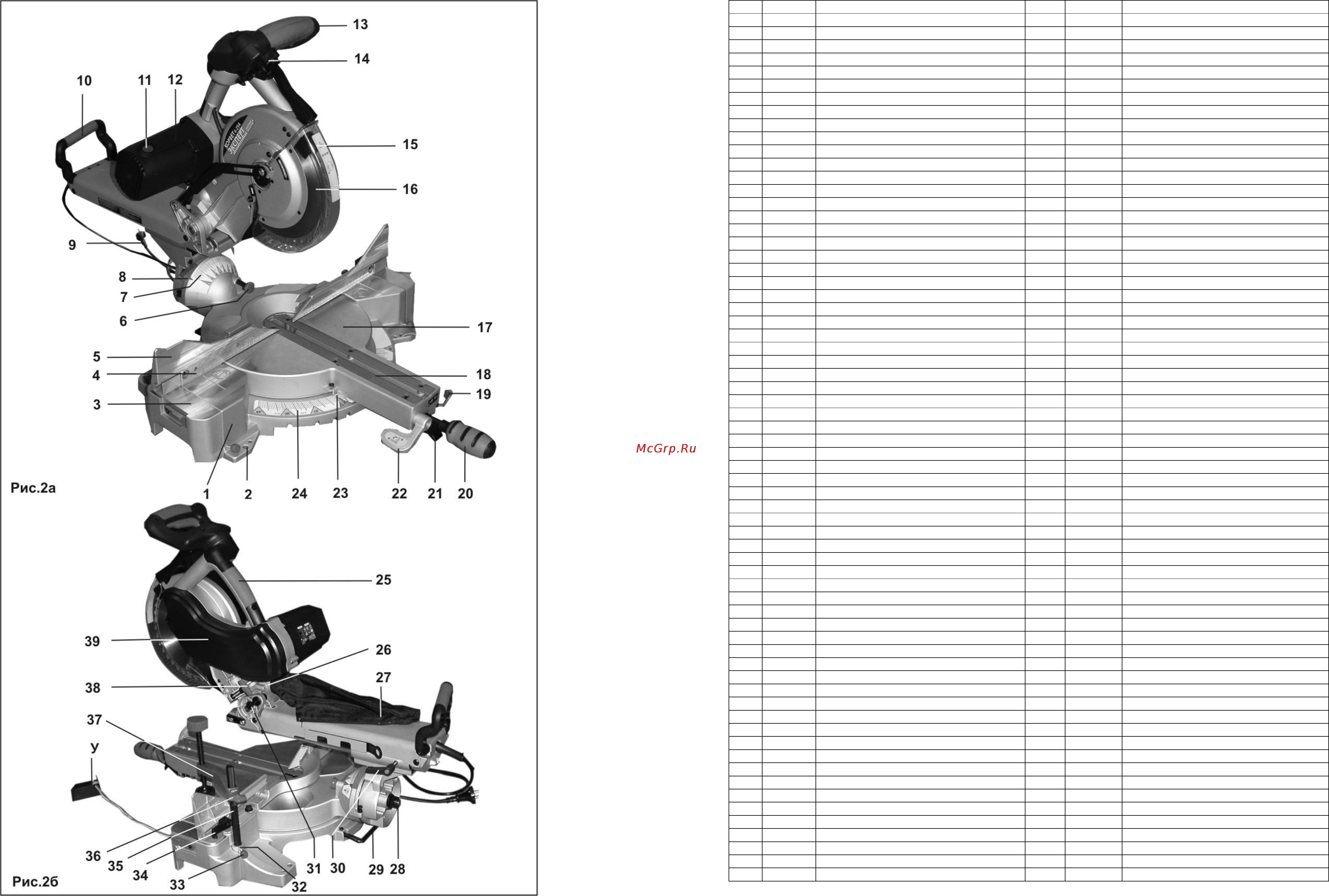

7. УСТРОЙСТВО ПИЛЫ
19
№* Код. Наименование детали №* Код. Наименование детали
113 129418 Стопор 179 129469 Винт
114 129419 Ручка 180 129470 Электродвигатель (сб)
115 129420 Палец стопора 181 129318 Наклейка
116 129421 Кольцо 182 129473 Шнур питания
117 129408 Пружина 183 129474 Пылесборник
118 129422 Полуручка 184 129465 Винт
119 129423 Пластина 185 129475 Пластина упорная
120 129315 Ось пружины 186 129476 Кожух защитный (сб)
121 129424 Пружина 187 129477 Винт
122 129425 Ручка фиксации 188 129478 Бобышка (Кольцо упорное)
123 129427 Винт 189 129479 Ручка
124 129426 Гайка 190 129480 Болт
125 129553 Болт крепления пильного диска 191 129481 Трубка
126 129428 Шайба 192 129482 Шплинт
127 129429 Фланец внешний 193 129483 Рычаг
128 129430 Диск пильный 194 129484 Винт
129 129431 Кольцо 195 129485 Винт
130 129432 Фланец внутренний 196 129486 Кольцо
131 129472 Шпиндель (сб) 197 129487 Штанга направляющая
132 129433 Винт 198 129488 Шайба
133 129434 Полуручка (сб) 199 129489 Наклейка
134 129416 Шайба 200 129490 Втулка
135 129435 Болт 201 129491 Штанга направляющая
136 129436 Зажим шнура 202 129492 Корпус (блок)
137 129437 Полуручка 203 129343 Гайка
138 129438 Винт 204 129493 Зажим
139 129439 Втулка 205 129494 Винт
140 129440 Конденсатор 206 129405 Шайба
141 129441 Соединитель 207 129318 Наклейка
142 129442 Шнур электрический 208 129495 Болт
143 129443 Сердечник ферритовый 209 129496 Пружина
144 129370 Винт 210 129691 Винт
145 129444 Кожух защитный 211 129692 Винт
146 129445 Винт 212 129693 Винт
147 129447 Болт 213 129707 Корпус двигателя
148 129448 Шайба 214 129694 Шайба
149 129449 Кнопка 215 129498 Статор
150 129450 Пружина 216 129695 Диффузор
151 129400 Крышка шпинделя 217 129696 Подшипник
152 129451 Штифт 218 129715 Ротор
153 129452 Болт 219 129690 Подшипник
154 129369 Шкив 220 129713 Шкив электродвигателя
155 129453 Прокладка 221 129697 Шайба
156 129454 Ремень передачи 222 129452 Болт
157 129455 Винт 223 129676 Винт
158 129471 Вал - шестерня 224 129712 Крышка
159 129456 Винт 225 129497 Винт
160 129405 Шайба 226 129701 Винт
161 129457 Корпус (сб) 227 129702 Вставка
162 129458 Винт 228 129703 Винт
163 129459 Винт регулировочный 229 129708 Щеткодержатель
164 129460 Пружина 230 129709 Щётка
165 129405 Шайба 231 129710 Крышка щеткодержателя
166 129324 Гайка
167 129461 Крышка (Кожух)
168 129462 Пружина
169 129463 Винт
170 129318 Наклейка
171 129464 Пластина
172 129465 Винт
173 129466 Накладка
174 129324 Гайка
175 129467 Винт
176 129392 Шайба
177 129347 Винт
178 129468 Зажим
