18
ДЕТАЛИ СБОРКИ
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 129316 Шкала 57 129368 Гайка
2 129317 Опора выдвижная (прав.) 58 129318 Шкала
3 129318 Шкала 59 129370 Болт
4 129319 Ось (центральная) 60 129371 Кольцо
5 129318 Шкала 61 129372 Ограничитель
6 129321 Пластина 62 129373 Винт
7 129322 Опора выдвижная (лев.) 63 129374 Сегмент
8 129323 Станина 64 129375 Винт
9 129324 Гайка 65 129376 Указатель (лев.)
10 129325 Шайба 66 129377 Винт
11 129326 Упор фронтальный 67 129378 Консоль пилы (сб)
12 129327
Удлинитель фронтального упора
(лев.)
68 129379
Ось
13 129328 Пластина 69 129380 Шпилька
14 129329 Кожух защитный 70 129381 Струбцина
15 129330 Фиксатор (сб) 71 129382 Шайба
16 129331 Пластина 72 129383 Гайка
17 129332 Винт 73 129384 Гайка
18 129333 Винт 74 129385 Шайба
19 129334 Опора выдвижная 75 129386 Винт
20 129335 Винт 76 129387 Указатель (прав.)
21 129336 Винт фиксации 77 129388 Шайба
22 129337 Фиксатор 78 129389 Планка
23 129338 Шайба 79 129390 Кольцо
24 129339 Винт 80 129391 Пластина
25 129340 Шнур 81 129373 Винт
26 129341 Угольник 82 129398 Консоль (сб)
27 129342 Рычаг 83 129392 Шайба
28 129343 Гайка 84 129393 Упор
29 129344 Винт 85 129394 Винт
30 129345 Пружина 86 129395 Винт
31 129346 Указатель 87 129630 Вставка стола
32 129347 Винт 88 129396 Винт
33 129318 Наклейка 89 129397 Рычаг
34 129348 Ось 90 129399 Кнопка
35 129349 Винт 91 129396 Винт
36 129350 Гайка специальная 92 129401 Ручка на шарнирном соединении
37 129351 Шайба 93 129402 Винт
38 129352 Ключ 94 129403 Ось
39 129353
Удлинитель фронтального упора
(прав.)
95 129404
Пружина
40 129354 Пластина 96 129320 Курок
41 129355 Болт 97 129405 Шайба
42 129356 Гайка 98 129406 Пластина
43 129357 Винт 99 129407 Пружина
44 129358 Стол рабочий (сб) 100 129409 Шплинт
45 129359 Ручка 101 129410 Кнопка
46 129318 Наклейка 102 129411 Кнопка
47 129360 Фиксатор (сб) 103 129412 Шплинт
48 129318 Наклейка 104 129407 Пружина
49 129361 Ось (Штифт) 105 129413 Корпус
50 129362 Кольцо 106 129414 Полуручка
51 129363 Пружина 107 129415 Винт
52 129364 Гайка 108 129368 Гайка
53 129365 Винт 109 129416 Шайба
54 129366 Ручка 110 129446 Выключатель
55 129631 Вставка стола 111 129417 Зажим
56 129367 Шайба 112 129347 Винт
7
7.1. Пила состоит из следующих сборочных единиц и деталей (Рис.2а,2б):
1. Станина 21. Рычаг (фиксированных положений рабочего стола)
2. Отверстие монтажное 22.Фиксатор (наклона пильного диска)
3. Опора выдвижная 23.Указатель (угла поворота рабочего стола)
4.Упор фронтальный 24.Шкала (угла поворота рабочего стола)
5. Удлинитель (фронтального упора) 25. Ручка (для транспортировки)
6.Ограничитель (угла наклона) 26. Патрубок (пылесборника)
7.Шкала (угла наклона) 27. Пылесборник
8.Указатели (угла наклона ) 28. Гайка крепления
9.Шнур питания 29. Опора (задняя выдвижная)
10.Ручка (для транспортировки) 30. Ручка фиксации (горизонтально положения
пильного диска)
11.Крышка щеткодержателя 31. Стопор (нижнего положения пильного диска при
транспортировке)
12.Электродвигатель 32.Держатель (струбцины)
13. Ручка перемещения пильного диска (с
выключателем)
33.Винт фиксации (струбцины)
14. Кнопка (блокировки защитного кожуха) 34. Фиксатор (положения удлинителя фронтального
упора)
15. Кожух защитный (пильного диска) 35.Ось струбцины
16.Пильный диск 36.Винт фиксации (поворота струбцины)
17. Стол рабочий (поворотный) 37. Струбцина
18. Вставка стола 38.Винт регулировочный (положения пильного диска)
19. Фиксатор (поворота рабочего стола) 39.Кожух (ременный передачи)
20. Ручка (поворота рабочего стола) У.Уголок на шнуре (для установки 0
0
)
8. СБОРКА ПИЛЫ
- На патрубок 26 установите пылесборник 27 (Рис.2б).
- В зависимости от предполагаемой операции, в один из держателей 32 установите струбцину 37 (Рис.2б). Зафиксируйте ее
винтом фиксации 33 (Рис.2б). Держатели 32 (Рис.2б) расположены на станине 1 (Рис.2а) как с правой, так и с левой стороны
относительно пильного диска 16 (Рис.2а).
-

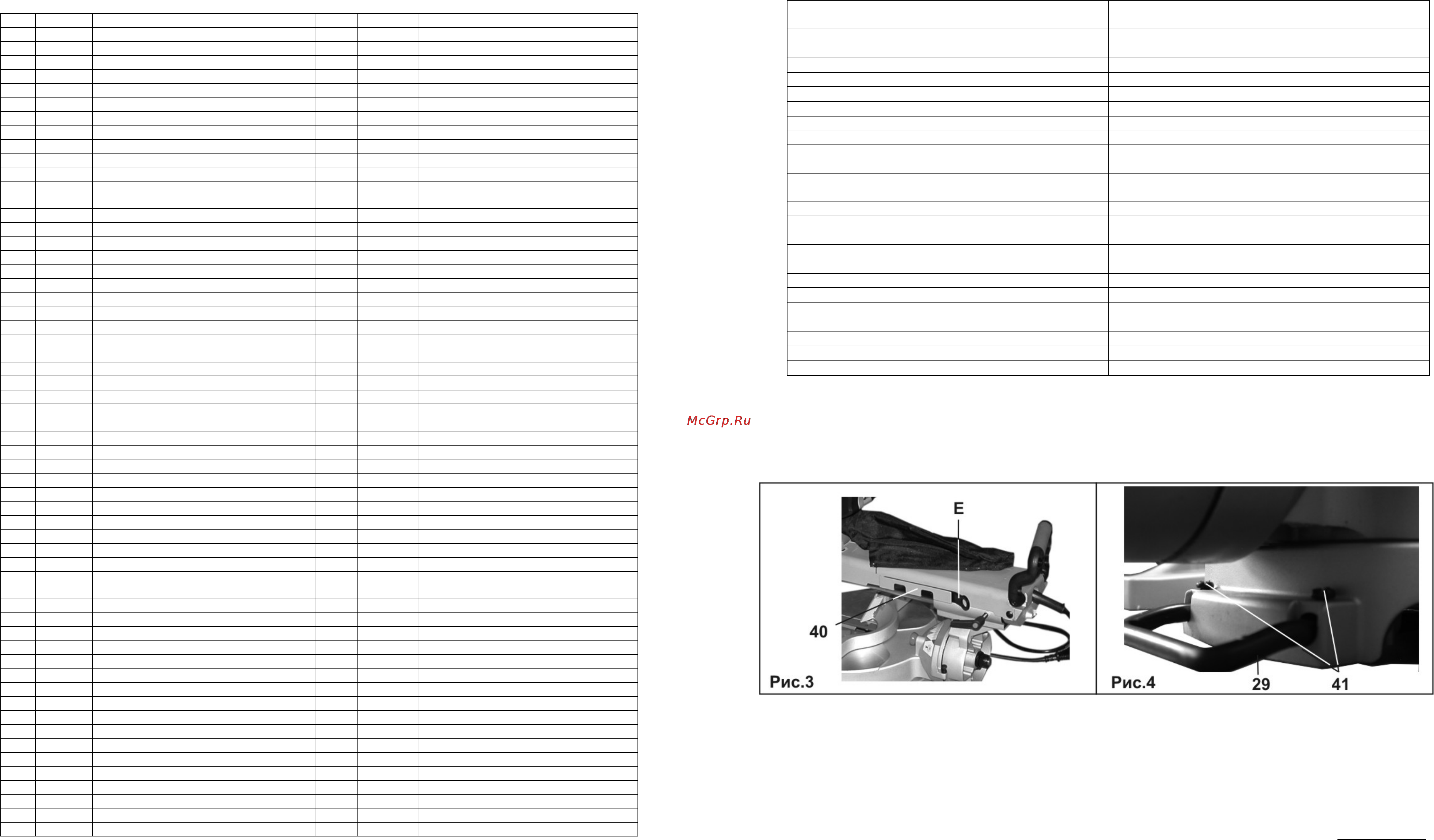

В задней части пилы предусмотрен держатель 40 для ключа Е (Рис.3).
9.ТРАНСПОРТИРОВКА ПИЛЫ (Рис.2а,2б)
Перед транспортировкой:
- Прежде всего, убедитесь в том, что пила отключена от сети электропитания.
- Установите пильный диск 16 в нижнее положение. Для этого опустите до упора вниз ручку 13, удерживая в нажатом
состоянии кнопку 14. Зафиксируйте нижнее положение стопором 31.
- Зафиксируйте горизонтальное положение пильного диска 16 ручкой 30 и его
наклон - фиксатором 22.
-Зафиксируйте рабочий стол 17 фиксатором 19.
- Намотайте шнур питания 9 на ручку 10.
Переносите пилу только за ручки 25 и 10.
ПРЕДУПРЕЖДЕНИЕ: Стопор 31 служит для фиксации пилы в нижнем положении только для транспортировки, а не для пиления.
Пила достаточно тяжелая. Поднимайте и перемещайте ее вдвоем или с помощью каких-либо специальных подъемных
механизмов и приспособлений.
10. КРЕПЛЕНИЕ ПИЛЫ
Для предотвращения опрокидывания пилы «назад» в задней части станины 1 (Рис.2а) имеется выдвижная опора 29 (Рис.2б).
Отпустите два винта 41 и выдвиньте опору 29 на определенное расстояние так, чтобы обеспечивалась надежная опора
пилы в
задней её части. Затем затяните два винта 41 (Рис.4).
Перед использованием пилы ее необходимо закрепить на ровной устойчивой поверхности при помощи четырех болтовых
соединений (не комплектуются) через монтажные отверстия 2 в станине 1 (Рис.2а). Обязательно используйте при
креплении плоскую и пружинную шайбы на каждый болт (не комплектуется).
