D-EIMWC003H02-18_02 - 25/36

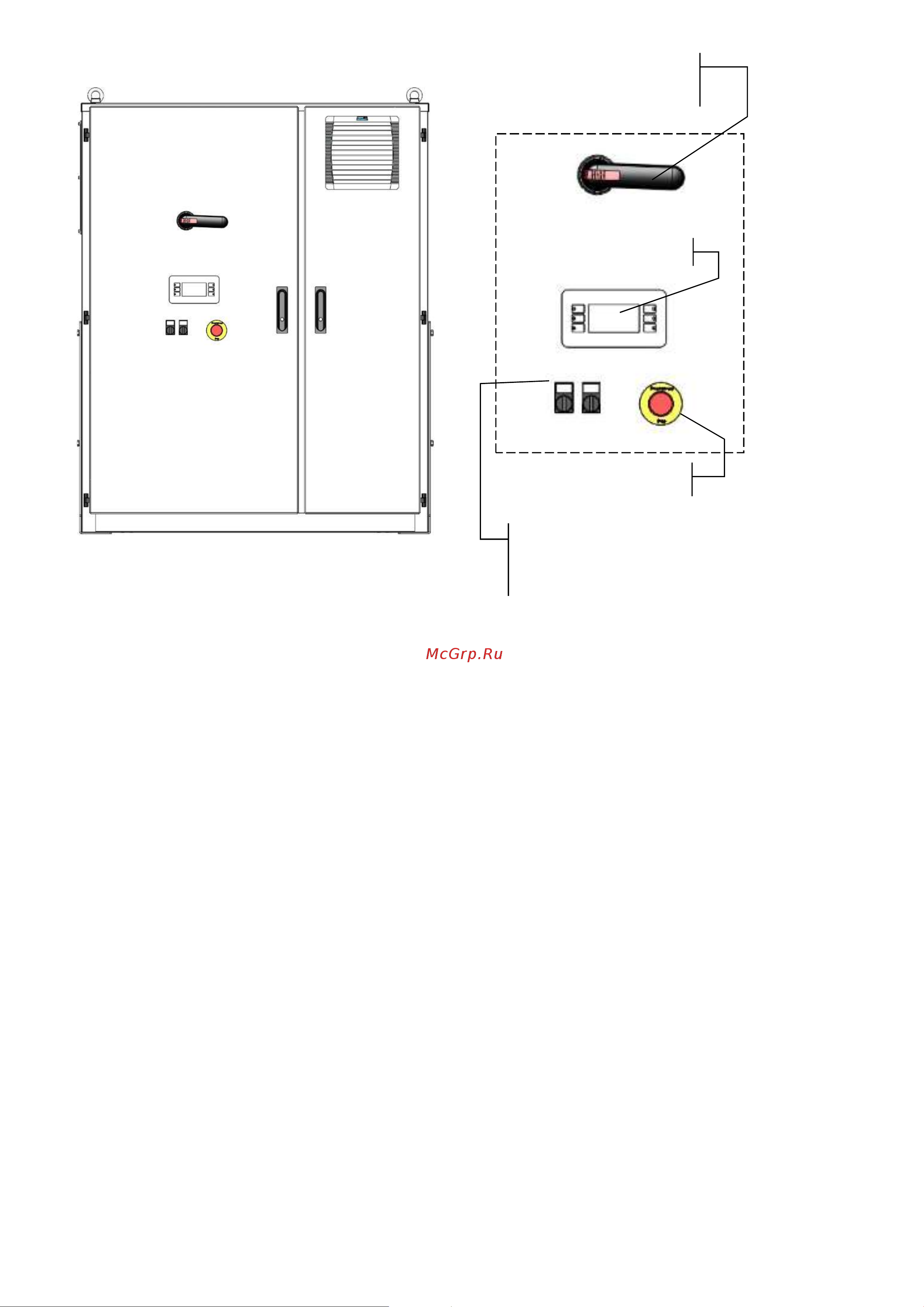

Рис. 7. Интерфейс агрегата

3.3.8 Защита каждого контура циркуляции хладагента

 Высокое давление (реле давления)

 Охлаждение двигателя

 Высокая температура на выпуске из компрессора

 Температура на всасывании компрессора

 Неудачная попытка запуска

 Высокий перепад давления масла

 Низкое давление

3.3.9 Защита системы

 Антифриз

 Правильный порядок чередования фаз и отключение фазы

 Низкое давление (реле давления)

 Реле протока через испаритель

3.3.10 Тип управления

ПИД-регулирование (Пропорционально-Интегрально-Дифференциальный регулятор) на датчике испарителя для

идеального регулирования температуры воды (ΔT = ± 0,2 °C).

3.3.11 Чередование в работе компрессора

Агрегаты Daikin VZ с водяным охлаждением изменяют очередность запуска компрессоров (двухкаскадный

компрессор VZ) для баланса числа запусков и часов наработки. Контроллер автоматически чередует компрессоры.

В автоматическом режиме первым активируется компрессор с наименьшим количеством запусков. При работе обоих

компрессоров, когда один компрессор нужно выключить, выключается компрессор с наибольшим числом

наработанных часов

3.3.12 Управление конденсацией высокого давления

Микропроцессор оснащен датчиком для отслеживания давления конденсации. Главная задача этого датчика

высокого давления заключается в обеспечении управления давлением конденсации (путем слежения за работой

градирен, если они подсоединены), однако он также посылает микропроцессору сигнал о необходимости остановки

компрессора, когда давление нагнетания превышает максимальный предел. После выключения агрегата из-за

высокого давления конденсации микропроцессор необходимо вернуть в исходное состояние вручную.

3.3.13 Механическое предохранительное реле высокого давления

Это однополюсное реле высокого давления открывается, когда давление превышает установленный предел. При

открытии механического предохранительного реле давления запускается инвертор компрессора, в результате чего

прекращается подача питания на мост БТИЗ. Это приводит к прерыванию выходного сигнала инвертора о подаче

Рукоятка общего

выключателя блокировки

двери

Интерфейс

Аварийная кнопка

Выключателя цепи управления:

Вкл/выкл агрегата

Горячий/холодный (опция для моделей

высокого давления)
