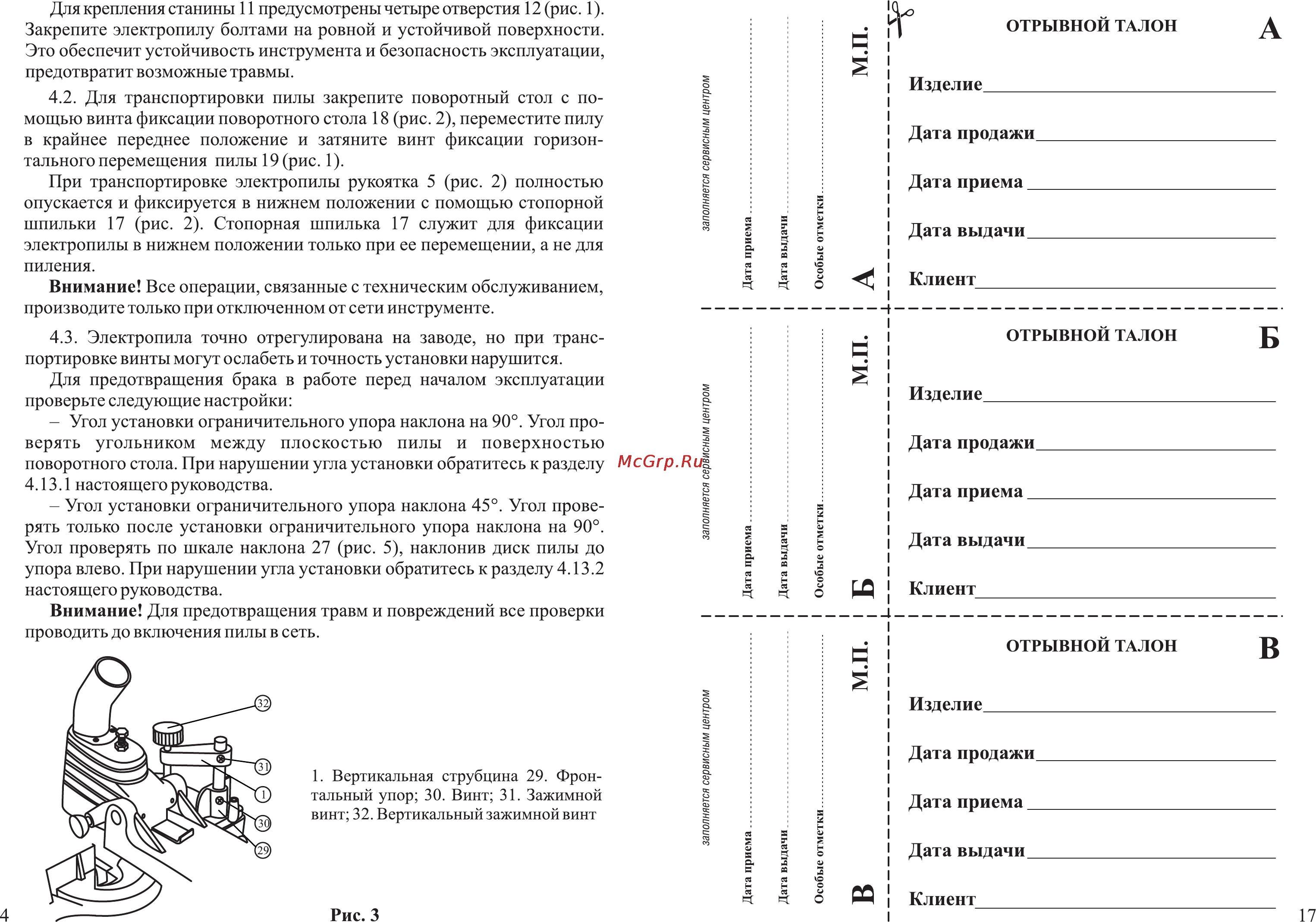

Для крепления станины 11 предусмотрены четыре отверстия 12 рис 1 Закрепите электропилу болтами на ровной и устойчивой поверхности Это обеспечит устойчивость инструмента и безопасность эксплуатации предотвратит возможные травмы 4 2 Для транспортировки пилы закрепите поворотный стол с по мощью винта фиксации поворотного стола 18 рис 2 переместите пилу в крайнее переднее положение и затяните винт фиксации горизон тального перемещения пилы 19 рис 1 При транспортировке электропилы рукоятка 5 рис 2 полностью опускается и фиксируется в нижнем положении с помощью стопорной шпильки 17 рис 2 Стопорная шпилька 17 служит для фиксации электропилы в нижнем положении только при ее перемещении а не для пиления Внимание Все операции связанные с техническим обслуживанием производите только при отключенном от сети инструменте 4 3 Электропила точно отрегулирована на заводе но при транс портировке винты могут ослабеть и точность установки нарушится Для предотвращения брака в работе перед началом эксплуатации проверьте следующие настройки Угол установки ограничительного упора наклона на 90 Угол про верять угольником между плоскостью пилы и поверхностью поворотного стола При нарушении угла установки обратитесь к разделу 4 13 1 настоящего руководства Угол установки ограничительного упора наклона 45 Угол прове рять только после установки ограничительного упора наклона на 90 Угол проверять по шкале наклона 27 рис 5 наклонив диск пилы до упора влево При нарушении угла установки обратитесь к разделу 4 13 2 настоящего руководства Внимание Для предотвращения травм и повреждений все проверки проводить до включения пилы в сеть ОТРЫВНОЙ ТАЛОН Изделие Дата продажи Дата приема Дата выдачи Клиент ОТРЫВНОЙ ТАЛОН К Изделие Дата продажи Дата приема Дата выдачи Клиент ОТРЫВНОЙ ТАЛОН 3 Изделие___________________________________ Дата продажи_____________________________ 1 Вертикальная струбцина 29 Фрон тальный упор 30 Винт 31 Зажимной винт 32 Вертикальный зажимной винт Дата приема_______________________________ Дата выдачи______________________________ Клиент 4 Рис 3 17
