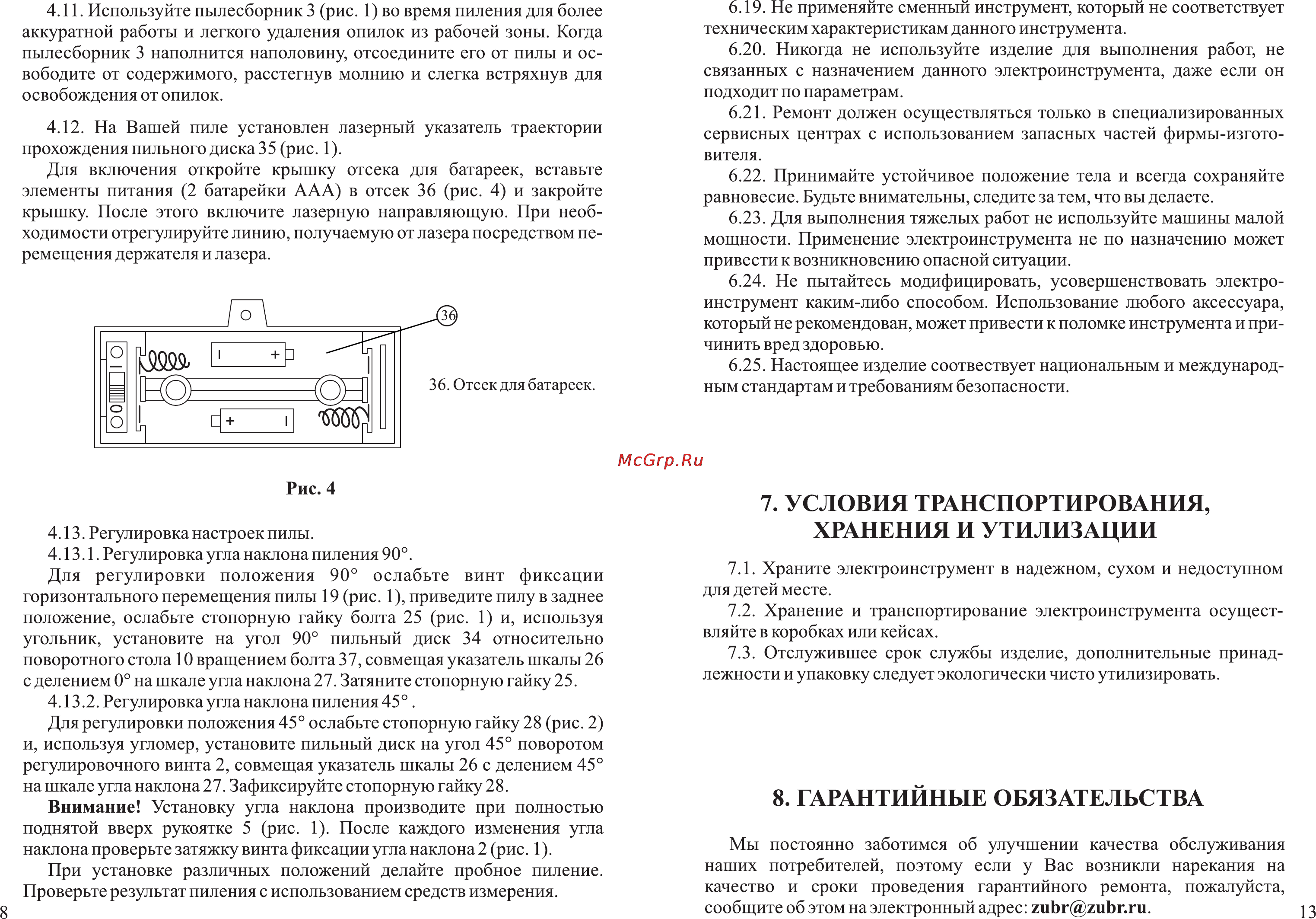

4 11 Используйте пылесборник 3 рис 1 во время пиления для более аккуратной работы и легкого удаления опилок из рабочей зоны Когда пылесборник 3 наполнится наполовину отсоедините его от пилы и ос вободите от содержимого расстегнув молнию и слегка встряхнув для освобождения от опилок 4 12 На Вашей пиле установлен лазерный указатель траектории прохождения пильного диска 35 рис 1 Для включения откройте крышку отсека для батареек вставьте элементы питания 2 батарейки ААА в отсек 36 рис 4 и закройте крышку После этого включите лазерную направляющую При необ ходимости отрегулируйте линию получаемую от лазера посредством пе ремещения держателя и лазера Рис 4 4 13 Регулировка настроек пилы 4 13 1 Регулировка угла наклона пиления 90 Для регулировки положения 90 ослабьте винт фиксации горизонтального перемещения пилы 19 рис 1 приведите пилу в заднее положение ослабьте стопорную гайку болта 25 рис 1 и используя угольник установите на угол 90 пильный диск 34 относительно поворотного стола 10 вращением болта 37 совмещая указатель шкалы 26 с делением 0 на шкале угла наклона 27 Затяните стопорную гайку 25 4 13 2 Регулировка угла наклона пиления 45 Для регулировки положения 45 ослабьте стопорную гайку 28 рис 2 и используя угломер установите пильный диск на угол 45 поворотом регулировочного винта 2 совмещая указатель шкалы 26 с делением 45 на шкале угла наклона 27 Зафиксируйте стопорную гайку 28 Внимание Установку угла наклона производите при полностью поднятой вверх рукоятке 5 рис 1 После каждого изменения угла наклона проверьте затяжку винта фиксации угла наклона 2 рис 1 При установке различных положений делайте пробное пиление Проверьте результат пиления с использованием средств измерения 8 6 19 Не применяйте сменный инструмент который не соответствует техническим характеристикам данного инструмента 6 20 Никогда не используйте изделие для выполнения работ не связанных с назначением данного электроинструмента даже если он подходит по параметрам 6 21 Ремонт должен осуществляться только в специализированных сервисных центрах с использованием запасных частей фирмы изгото вителя 6 22 Принимайте устойчивое положение тела и всегда сохраняйте равновесие Будьте внимательны следите за тем что вы делаете 6 23 Для выполнения тяжелых работ не используйте машины малой мощности Применение электроинструмента не по назначению может привести к возникновению опасной ситуации 6 24 Не пытайтесь модифицировать усовершенствовать электро инструмент каким либо способом Использование любого аксессуара который не рекомендован может привести к поломке инструмента и при чинить вред здоровью 6 25 Настоящее изделие соотвествует национальным и международ ным стандартам и требованиям безопасности 7 УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ ХРАНЕНИЯ И УТИЛИЗАЦИИ 7 1 Храните электроинструмент в надежном сухом и недоступном для детей месте 7 2 Хранение и транспортирование электроинструмента осущест вляйте в коробках или кейсах 7 3 Отслужившее срок службы изделие дополнительные принад лежности и упаковку следует экологически чисто утилизировать 8 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Мы постоянно заботимся об улучшении качества обслуживания наших потребителей поэтому если у Вас возникли нарекания на качество и сроки проведения гарантийного ремонта пожалуйста сообщите об этом на электронный адрес zubr zubr ru 3
