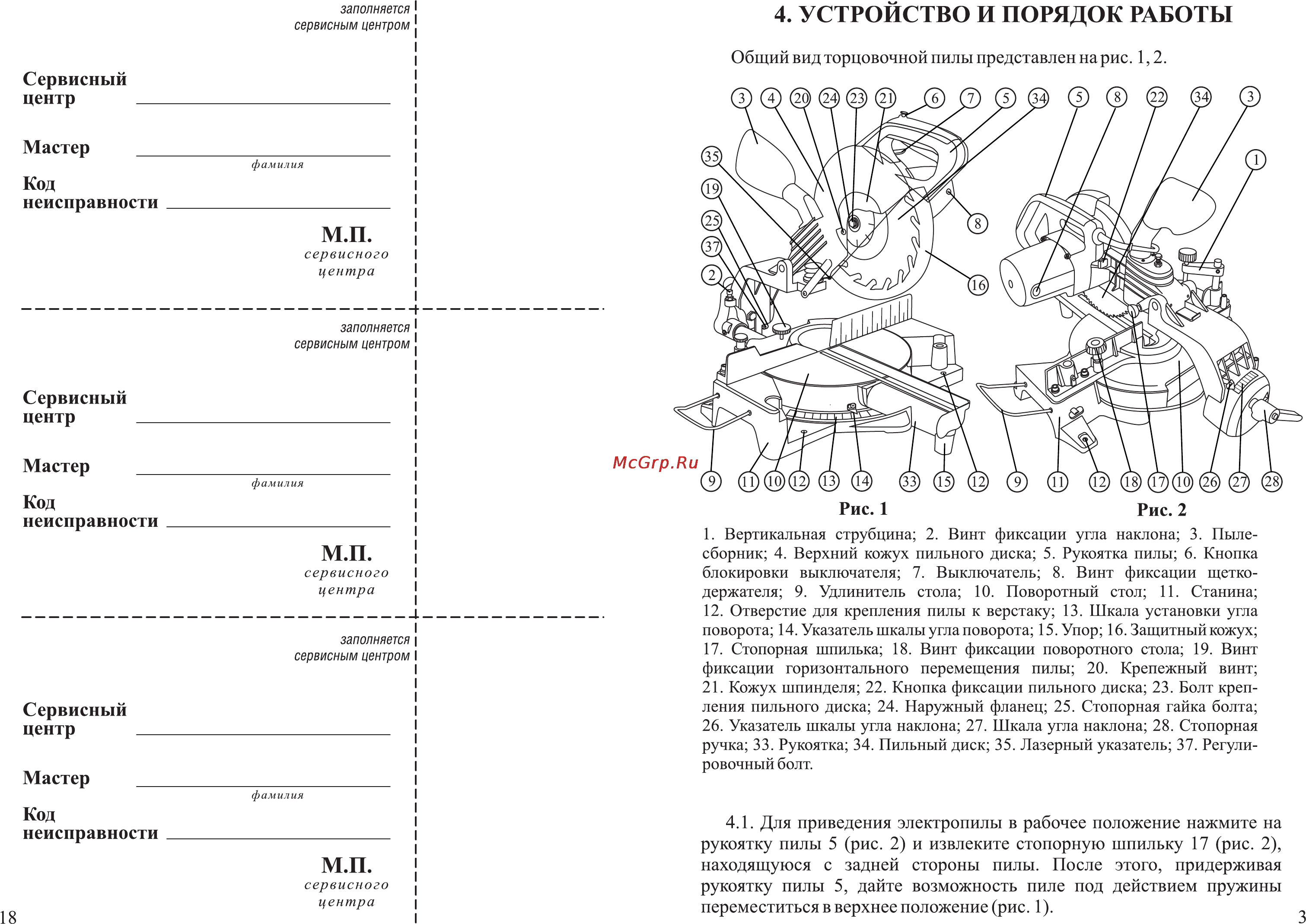

заполняется сервисным центром 4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ Общий вид торцовочной пилы представлен на рис 1 2 Сервисный центр ____________________________________ I I Мастер ___________________________________ ф ам ил и я Код неисправности ____________________________ м п сервисного I центра I ь заполняется сервисным центром I I Сервисный центр ____________________________________ I I Мастер ___________________________________ фамилия Код неисправности ____________________________ Рис 1 М П сервисного I центра 1 I заполняется сервисным центром I Сервисный центр ____________________________________ Мастер ___________________________________ Рис 2 1 Вертикальная струбцина 2 Винт фиксации угла наклона 3 Пылесборник 4 Верхний кожух пильного диска 5 Рукоятка пилы 6 Кнопка блокировки выключателя 7 Выключатель 8 Винт фиксации щетко держателя 9 Удлинитель стола 10 Поворотный стол 11 Станина 12 Отверстие для крепления пилы к верстаку 13 Шкала установки угла поворота 14 Указатель шкалы угла поворота 15 Упор 16 Защитный кожух 17 Стопорная шпилька 18 Винт фиксации поворотного стола 19 Винт фиксации горизонтального перемещения пилы 20 Крепежный винт 21 Кожух шпинделя 22 Кнопка фиксации пильного диска 23 Болт креп ления пильного диска 24 Наружный фланец 25 Стопорная гайка болта 26 Указатель шкалы угла наклона 27 Шкала угла наклона 28 Стопорная ручка 33 Рукоятка 34 Пильный диск 35 Лазерный указатель 37 Регули ровочный болт ф ам ил ия Код неисправности ____________________________ М П сервисного центра 18 4 1 Для приведения электропилы в рабочее положение нажмите на рукоятку пилы 5 рис 2 и извлеките стопорную шпильку 17 рис 2 находящуюся с задней стороны пилы После этого придерживая рукоятку пилы 5 дайте возможность пиле под действием пружины переместиться в верхнее положение рис 1
