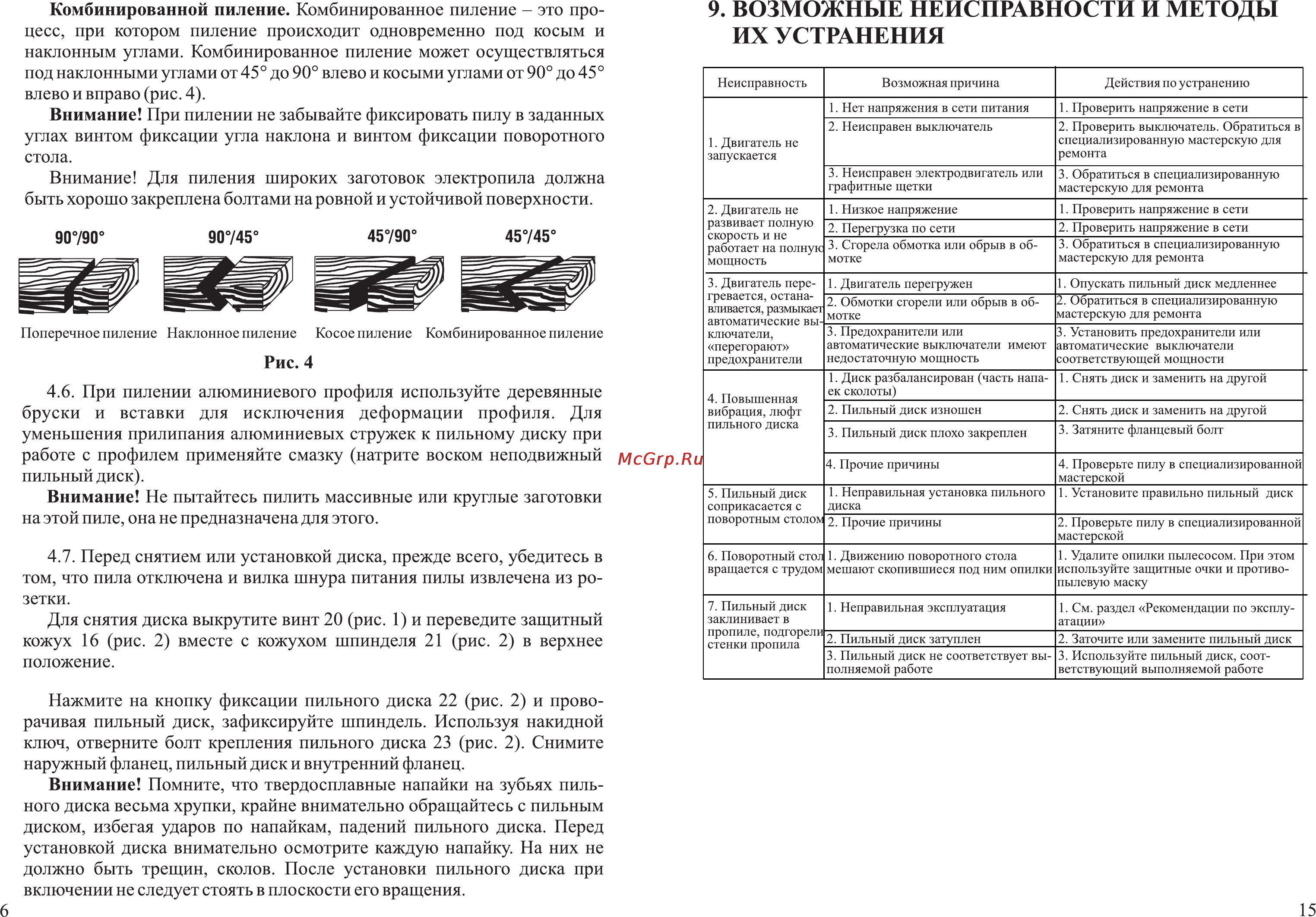

Комбинированной пиление Комбинированное пиление это про цесс при котором пиление происходит одновременно под косым и наклонным углами Комбинированное пиление может осуществляться под наклонными углами от 45 до 90 влево и косыми углами от 90 до 45 влево и вправо рис 4 Внимание При пилении не забывайте фиксировать пилу в заданных углах винтом фиксации угла наклона и винтом фиксации поворотного стола Внимание Для пиления широких заготовок электропила должна быть хорошо закреплена болтами на ровной и устойчивой поверхности 45745 Комбинированное пиление Рис 4 4 6 При пилении алюминиевого профиля используйте деревянные бруски и вставки для исключения деформации профиля Для уменьшения прилипания алюминиевых стружек к пильному диску при работе с профилем применяйте смазку натрите воском неподвижный пильный диск Внимание Не пытайтесь пилить массивные или круглые заготовки на этой пиле она не предназначена для этого 4 7 Перед снятием или установкой диска прежде всего убедитесь в том что пила отключена и вилка шнура питания пилы извлечена из ро зетки Для снятия диска выкрутите винт 20 рис 1 и переведите защитный кожух 16 рис 2 вместе с кожухом шпинделя 21 рис 2 в верхнее положение 9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Неисправность Возможная причина 1 Нет напряжения в сети питания 1 Проверить напряжение в сети 2 Неисправен выключатель 2 Проверить выключатель Обратиться в специализированную мастерскую для ремонта 3 Неисправен электродвигатель или графитные щетки 3 Обратиться в специализированную мастерскую для ремонта 1 Двигатель не запускается 2 Двигатель не развивает полную скорость и не работает на полнук мощность 1 Низкое напряжение 1 Проверить напряжение в сети 2 Перегрузка по сети 3 Сгорела обмотка или обрыв в об мотке 2 Проверить напряжение в сети 3 Обратиться в специализированную мастерскую для ремонта 3 Двигатель пере1 Двигатель перегружен гревается остана2 Обмотки сгорели или обрыв в об вл и вается разм ы кает автоматические вы мотке 3 Предохранители или ключатсли автоматические выключатели имеют перегорают недостаточную мощность предохранители 4 Повышенная вибрация люфт пильного диска Действия по устранению 1 Опускать пильный диск медленнее 2 Обратиться в специализированную мастерскую для ремонта 3 Установить предохранители или автоматические выключатели соответствующей мощности 1 Диск разбалансирован часть напа ек сколоты 1 Снять диск и заменить на другой 2 Пильный диск изношен 2 Снять диск и заменить на другой 3 Пильный диск плохо закреплен 3 Затяните фланцевый болт 4 Прочие причины 4 Проверьте пилу в специализированной мастерской 1 Установите правильно пильный диск 5 Пильный диск соприкасается с поворотным столом 1 Неправильная установка пильного диска 2 Прочие причины 6 Поворотный стол вращается с трудом 1 Движению поворотного стола мешают скопившиеся под ним опилки 1 Удалите опилки пылесосом При этом используйте защитные очки и противопылевую маску 7 Пильный диск заклинивает в пропиле подгорели стенки пропила 1 Неправильная эксплуатация 1 См раздел Рекомендации по эксплу атации 2 Заточите или замените пильный диск 3 Используйте пильный диск соот ветствующий выполняемой работе 2 Пильный диск затуплен 3 Пильный диск не соответствует вы полняемой работе 2 Проверьте пилу в специализированной мастерской Нажмите на кнопку фиксации пильного диска 22 рис 2 и прово рачивая пильный диск зафиксируйте шпиндель Используя накидной ключ отверните болт крепления пильного диска 23 рис 2 Снимите наружный фланец пильный диск и внутренний фланец Внимание Помните что твердосплавные напайки на зубьях пиль ного диска весьма хрупки крайне внимательно обращайтесь с пильным диском избегая ударов по напайкам падений пильного диска Перед установкой диска внимательно осмотрите каждую напайку На них не должно быть трещин сколов После установки пильного диска при включении не следует стоять в плоскости его вращения 6 15
