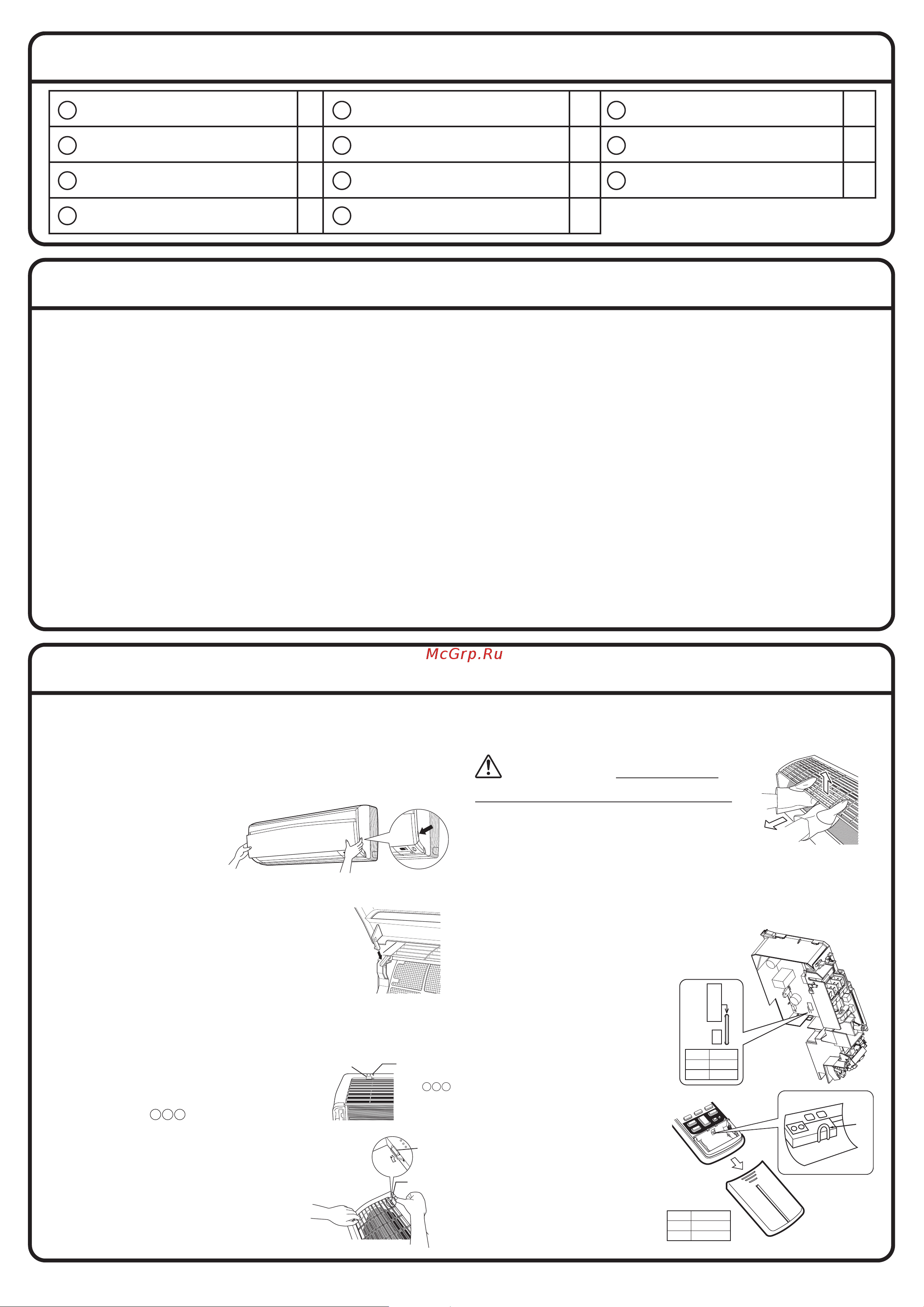

Daikin FTXS25EVMA [3/12] Выбор места установки

ADDRESS

EXIST

CUT 2

ADDRESS

EXIST

CUT

Принадлежности

Монтажная пластина 1 Держатель пульта ДУ 1 Изоляционная лента 1

Крепежные винты (M4х25L)

монтажной пластины

Крепежные винты (M3х20L) держателя

пульта ДУ

2 Руководство по эксплуатации 1

Фотокаталитический титанапатитовый

фильтр очистки воздуха

Батарейки на сухих

элементах AAA

2 Руководство по монтажу 1

Беспроводный пульт дистанционного управ-

ления

Крепежные винты (M4х12L)

внутреннего блока

Выбор места установки

• Перед принятием решения о месте установки получите согласие пользователя.

1. Внутренний блок.

• Внутренний блок следует устанавливать в месте, где:

1) соблюдаются ограничения по выбору места установки, указанные в разделе «Схема монтажа внутреннего блока»;

2) обеспечивается беспрепятственная подача воздуха по впускному и выпускному каналам;

3) блок не попадает под воздействие прямых солнечных лучей;

4) блок удален от источников тепла или пара;

5) отсутствует источник паров машинного масла (такие испарения могут сократить срок службы внутреннего блока);

6) холодный (теплый) воздух циркулирует по всему объему помещения;

7) блок находится на достаточном расстоянии от люминесцентных ламп с электронным зажиганием (инверторного типа или с быстрым запуском), поскольку их воздействие

может неблагоприятно сказаться на дальности действия дистанционного управления;

8) блок находится на удалении не менее одного метра от телевизионного или радиоприемника (блок может создавать помехи изображению или звуку);

9) блок можно установить на рекомендуемой высоте от пола (1,8 м).

2. Беспроводный пульт дистанционного управления.

1) Если в помещении имеются люминесцентные лампы, включите их все и определите место (в радиусе 7 метров), в котором обеспечивается хороший прием сигналов пульта

дистанционного управления внутренним блоком.

Полезные советы по монтажу

1. Снятие и установка передней панели.

• Порядок снятия

Возьмитесь за выступающие части панели, расположенные справа и слева

на главном корпусе, и открывайте панель до полной ее остановки. Сдвиньте

переднюю панель в сторону, чтобы освободить вращающийся вал. Затем,

чтобы снять переднюю панель, потяните ее на себя.

• Порядок установки

Совместите выступы передней панели с канавками

и втолкните ее вовнутрь. Затем медленно закройте

панель. Плотно нажмите на центр нижней

поверхности панели для фиксации выступов.

Вставьте

вращающийся вал

передней панели

в канавку

Верхний крючок

Место

расположения

метки

(3 позиции)

Верхний

крючок

Верхний крючок

Слегка потяните переднюю

решетку на себя одной

рукой, а пальцами другой

руки надавите на крючки

(3 позиции)

Надавите

вниз

2. Снятие и установка передней решетки.

• Порядок снятия

1) Для снятия воздушного фильтра снимите

переднюю панель.

2) Снимите переднюю решетку.

3) Перед меткой на передней решетке

имеется 3 верхних крючка. Слегка потяните

переднюю решетку на себя одной

рукой, а пальцами другой руки

надавите на крючки.

<Если нет достаточного свободного пространства вследствие

установки блока слишком близко к потолку>

ПРЕДОСТЕРЕЖЕНИЕ

При выполнении работ используйте защитные перчатки

Поставьте обе руки под центральную часть передней

решетки, и одновременно с надавливанием на нее вверх

потяните решетку на себя.

• Порядок установки

1) Установите переднюю решетку и надежно закрепите верхние крючки

(3 позиции).

2) Ввинтите 3 винта в переднюю

решетку.

3) Установите воздушный фильтр,

затем поставьте переднюю панель.

3. Способ задания различных

адресов.

При установке в одном помещении

двух внутренних блоков возможно

назначение двум беспроводным

дистанционным пультам управления

различающихся между собой

адресов.

1) Таким же образом, как и в случае

с подсоединением к системе НА,

снимите металлическую крышку

узла электропроводки.

2) Разрежьте адресную перемычку

(JA) на печатной плате.

3) Разрежьте адресную перемычку

(J4) на дистанционном пульте

управления.

2) Потяните на себя

1) Надавите вверх
